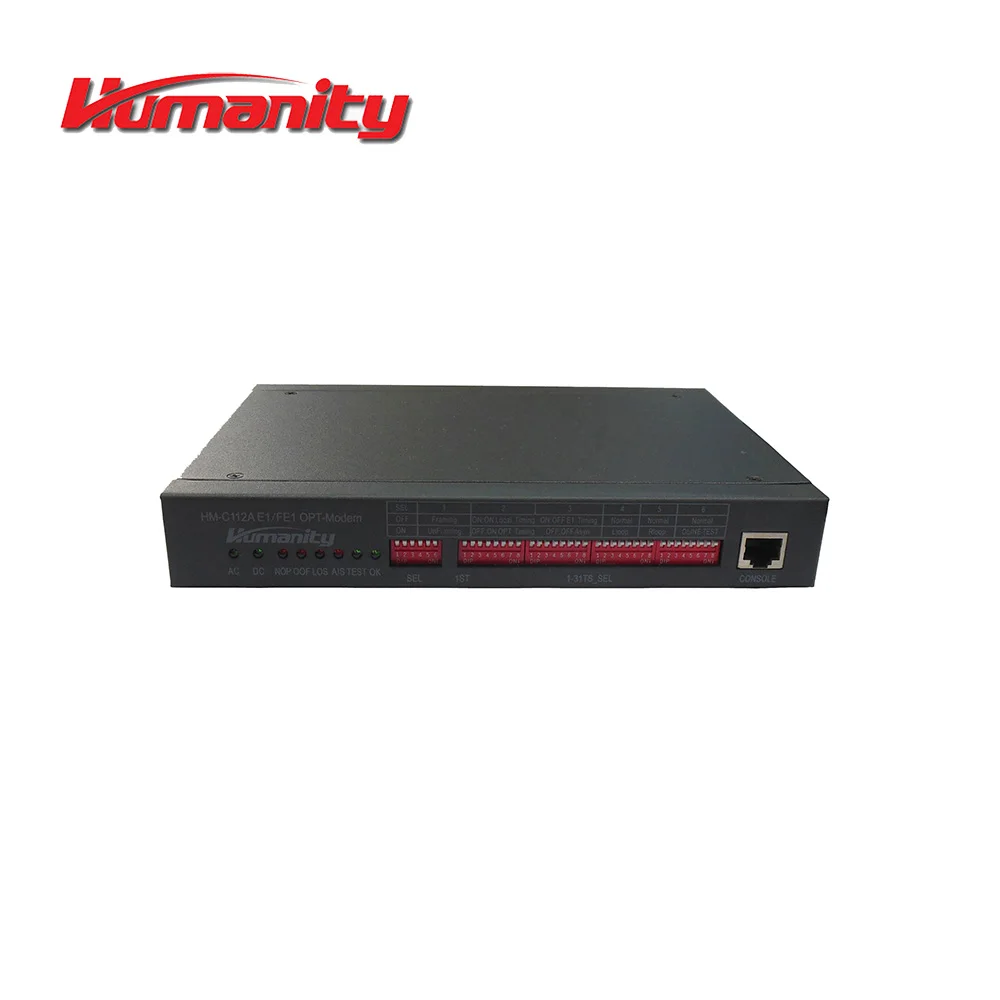

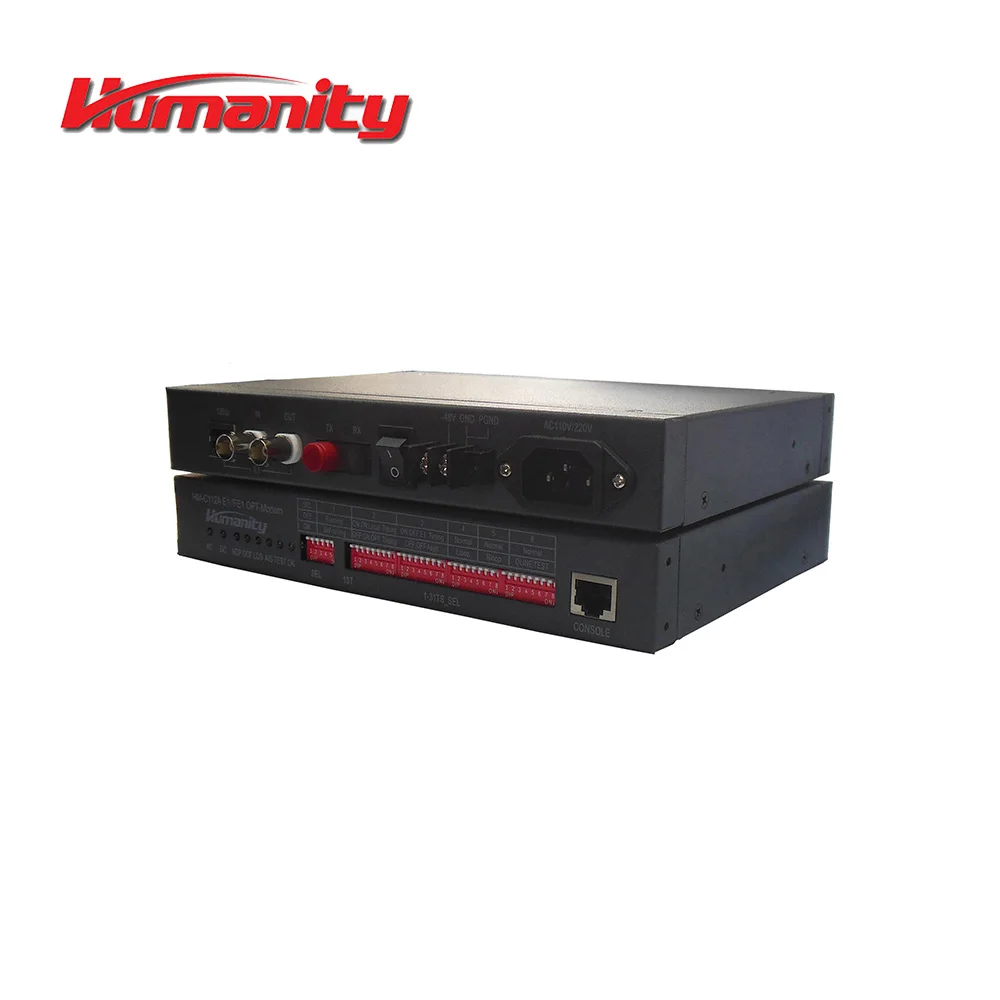

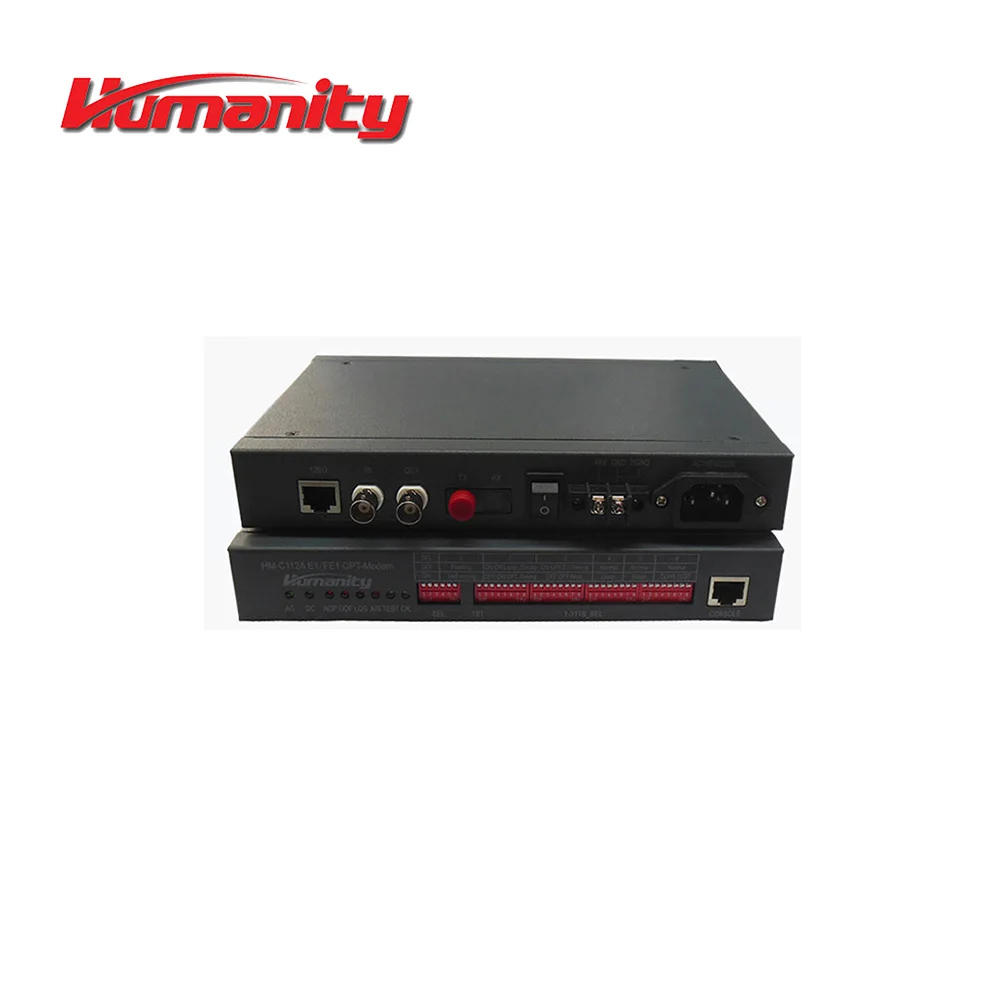

Humanity HM C112A E1 G.703 fiber optical modem with 64kbps to 2048kbps configurable

E1 interface

Rate: 64kbps to 2048kbps

Line code: HDB3

Connector: both offer BNC for 75Ω and RJ45 for 120Ω

Interface impedance: 75Ω balance and 120Ω unbalance

Fiber interface

Default: dual fiber,single mode, 40km, FC, 1310nm

Dual fiber/single fiber option

Multimode/single mode option

Wavelength: 1310nm/1550nm

Connector: FC/SC/ST option

20/40/60/80/120km option

The optical module is customized

DIP switch

The 1st group is to set various features, including transparent or time slot mode, timing mode, various loop back, optical circuit test.

The 2nd group is to set time slots

Indicator lights

Power indicator: AC, DC

Optical indicator: NOP, OOF

E1 indicator: LOS, AIS

Test indicator: TEST, OK

Environment

AC, or DC, or AC and DC dual power option

Operation temperature: 0°C to 50°C.

Storage temperature: -10°C to 70°C.

Humidity: 5~95%, non-condensing

Model

Description

HM-C112A/AC

E1 optical modem with AC power supply, 64kbps to 2048kbps configurable

HM-C112A/DC

E1 optical modem with DC power supply, 64kbps to 2048kbps configurable

HM-C112A

E1 optical modem with AC and DC power redundancy, 64kbps to 2048kbps configurable
