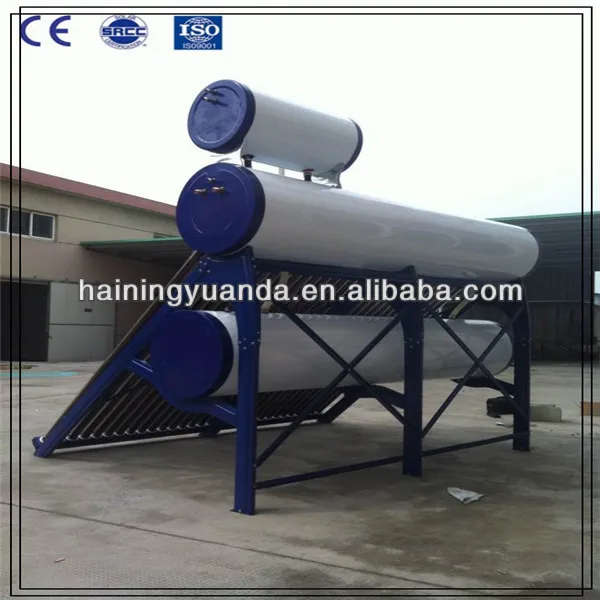

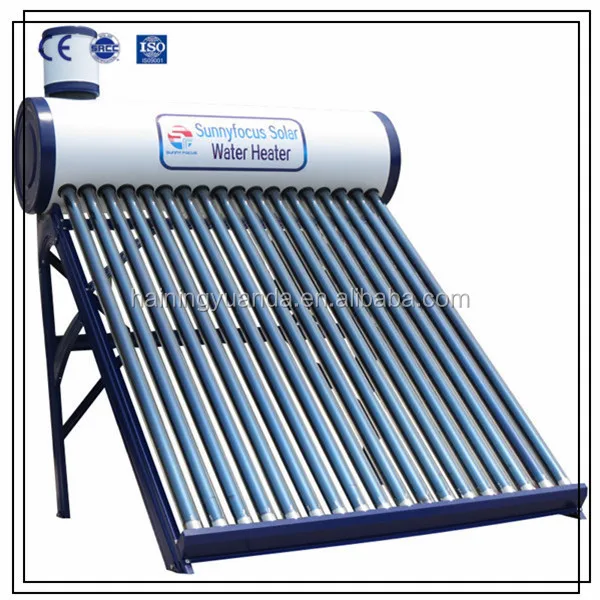

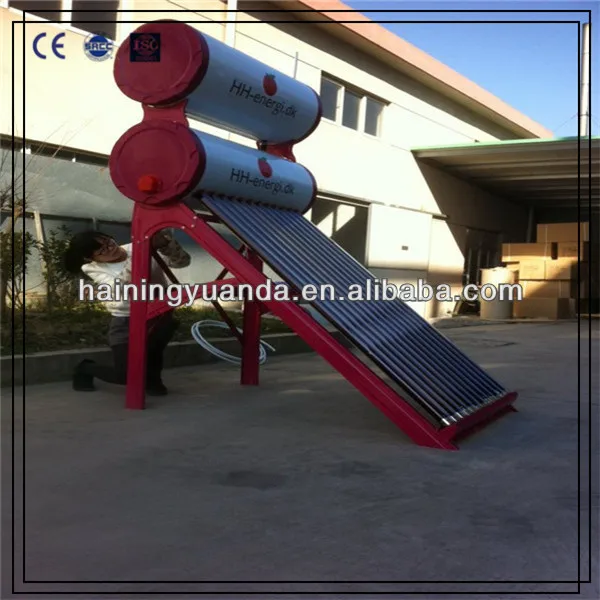

Thermo siphon Evacuated Tube Solar Water Heater

Product Overview

Description

Thermo siphon Evacuated Tube Solar Water Heater



Technical Data of Thermo-syphon Solar Water Heater

Solar Vacuum Tube	Size (mm)	Φ47*1500 / Φ58*1800
	Tube (pcs)	12 / 15 / 18 / 20 / 22 / 24 / 30 / 36 / 42
	Material	Borosilicate 3.3 glass, magnetron spluttering selective coating
	Coating	AL/AL-ALN(H)/AL-ALN(L)/ALN or Cu/SS-ALN(H)/SS-ALN(L)/ALN
Solar Water Storage Tank	Capacity	100L ~ 500L for hot water storage tank

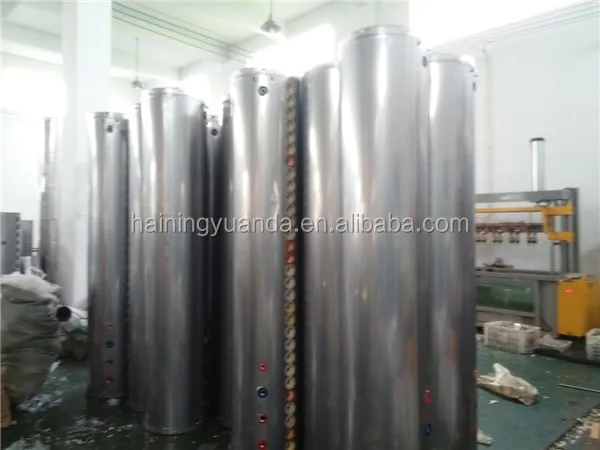

	Inner tank	Food-grade stainless steel SUS304-2B / SUS316
	Exchanger	Copper pipe coil fixed in tank
	Insulation	High-density polyurethane foam with 70~80 hours heat preservation
	Tank shell	Painted color steel

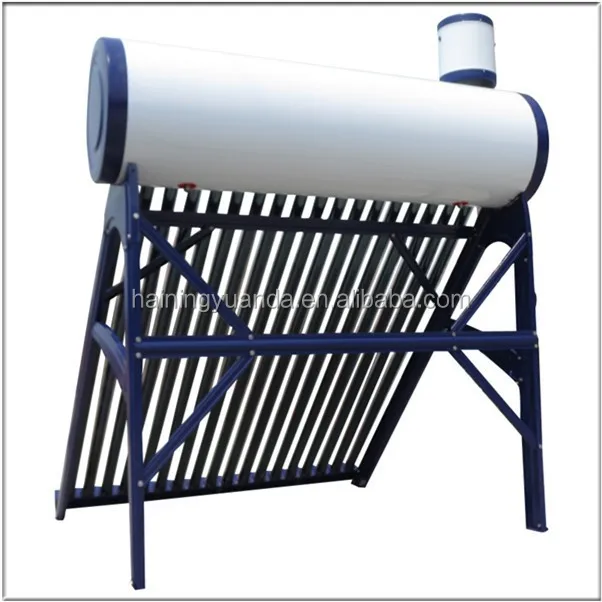

Solar System Bracket	Shaped galvanized steel structure up to 140 km/hour wind resistance
Accessories	Anti-aging silicon seals, Dustproof seals, Air-vent cap, Stainless screws
Auxiliary Equipments	Assistant Tank, Electrical Heater, Intelligent Controller, Magnesium Anode
Tilt Angle	25 ~ 50°
Water Output	45 - 95°C
Hail Resistance	Φ25mm
Working Pressure	6.0 bar
Model Number	Solar Vacuum Tube		Tank  Liter	System Liter	Container Loading Qty /sets
	Size /mm	Qty /pcs			20GP	40GP	40HQ
SN-THCS12	Φ58*1800	12	100	132	58	119	140
SN-THCS15		15	130	170	54	108	131
SN-THCS18		18	150	198	43	86	105
SN-THCS20		20	170	223	40	80	97
SN-THCS24		24	200	263	35	70	85
SN-THCS30		30	250	329	28	56	68
SN-THCS36		36	300	395	23	47	57



  1  Working Principle of pre-heated solar water heater

SANENG SNTH series high pressure preheated solar water heater with copper coil is a kind of

thermosiphon solar water heater with pressurized hot water using. A pile of heat exchanging

copper coil is installed in the hot water storage tank with two connections as inlet and outlet,

pressure cold water goes through copper coil and all the way it absorbs heat from hot water in

storage tank, in this way at copper coil outlet we get instant pressure hot water continuously.





Assistant Tank

with a ball valve inside automatically control water refill into storage tank and keep it full always;



Heat Exchanger Usually a pile of copper pipe coil is fixed inside storage tank for fast heat

exchange, as a substitute, lower cost stainless pipe coil is also available, in some cases a small

pressure tank is adopted as heat exchanger inside storage tank.



  2  Features of solar water heater with heat exhanger



1. Easy installation;



2. Reliable and efficient ;



3. Corrosion resistant materials;



4. Stable solar conversion during the day;



5. Most efficient and most economic model;



6. Ideal for many solar water heating applications;



7. Economic goods surpass their money with good efficiency;



8. Aluminum frame, Galvanized steel frame, or color steel frame;



9. Simple structure and working principle but the most economical.



System Installation Model



  3  Advantages of solar water heater with copper coil in tank



Comparing with non-pressure glass tube solar water heater



1. Heat exchanger connecting with city water directly to get high pressure hot water;



2. Hot water from heat exchanger is instant and clean;



3. No need to install heater on roof top for pressure hot water outlet;



Comparing with heat pipe solar water heater



1. More lower cost;



2. More simple structure and installation;



Comparing with Pre-heat flat plate solar water heater:



1. Higher efficiency collector, much lower heat loss;



2. Super anti-freezing performance for cold weather;



3. Convenience in parts carrying and installation;



  4   Services of Sannemg Solar Water Heater Co., Ltd.



Fast response: Your inquiry will be replied within 24 hours via e-mail or online messenger;



Technical support: You have more than 10 years experience from SANENG SOLAR for product  suggestion, installation guidance, market analysis, etc.



OEM & ODM: We welcome OEM & ODM requirements for solar collector, storage tank,

installation frame, and even for some outsourcing equipments;



Sample checking: In spite of quality control in production, samples will be selected and

installed to check prior to delivery



Minimum order quantity: We offer sample sample manufacturing for customers to check

SANENG quality and service;



Shipping service: SANENG company offers to arrange goods shipment to abroad ocean port

or inland site, and if necessary to make goods insurance, customs clearance, etc;



Import certificates: SANENG company offers to make Certificate Origin CO, FORM A, FORM E,  FORM F, customs certification, etc.



  5   Remarks



1.Lead-time: 7-15 working days after receiving payment.



2.Payment Term: T/T, L/C, Western Union.



3. Warranty: 5 Years for the full system, 15 Years for the vacuum tube, and 1 year for accessorie



4. Trade Term: FOB, CFR and CIF.



5. Contact: Ms. eva he      Mobile: (00)86-13511390503          Skype: eva201423
