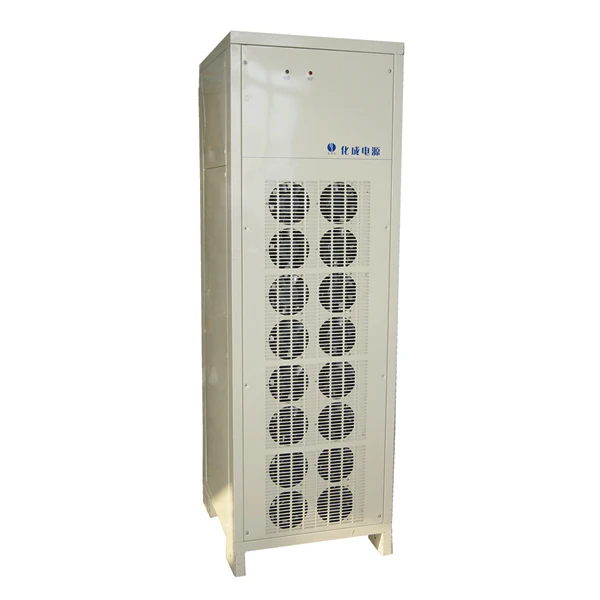

IGBT Plating Rectifier

Input voltage

380VAC  350VAC-450VAC (three phase)  50Hz

Output Voltage

6V,12V,15V,24V

Output Current

3000A,4000A

Output current stability

≤2%

Output voltage stability

≤1%

Efficiency

≥85%

Power factor

≥0.9

Start-up postponing time

≤10s

Inverting frequency

18kHz ± 2kHz (800A-1000A)

8kHz ± 2kHz (300A-500A)

Current limiting value

Io + 10A - 50A (Io is the rated current)

Voltage limiting value

1.01 - 1.03Vo (Vo is the rated voltage)

Cooling mode

air cooling

Remote control

Voltage and current display, start/stop,

indicator light of protect and power ,

adjustment of output value, CC/CV,timer.

Remote control box cable

10meters (optional)

Display

Digital meters or touch screen ,

 Ampere hour meter ,timer alarm ,etc

Signal interface

PLC 0~10V , RS485

Modulation mode

PWM control

Complete protection functions

over current,over voltage,over heat ,short circuit,

phase lack ,input undercurrent protection,

over temperature,diode defect.

Product features:

1.high efficiency, high control precision.

2.High –frequency pulse current output,

Suitable for plating small sized no-ferrous

metal and alloy work pieces,

it has high enetration ability, strong adhesive

 force, and can effectively enhance the brightness

of the plated surface.

3.Output voltage and current can be adjusted,

 limiting voltage and current can be adjusted,

greatly enhance application flexibility of the

product for users.

4.With complete protection functions, over current,

over heat protection functions. High power factor,

less pollution to the electric network, no interference

Scope of application

It is suitable for acidic copper, alkaline copper, multi-layer

nickel, Chrome ,zinc , gold ,silver , indium,rhodium,

electrolysis degreasing ,and single or double-clad

plated printing process.
