energy saving lamp aging line

Specifications

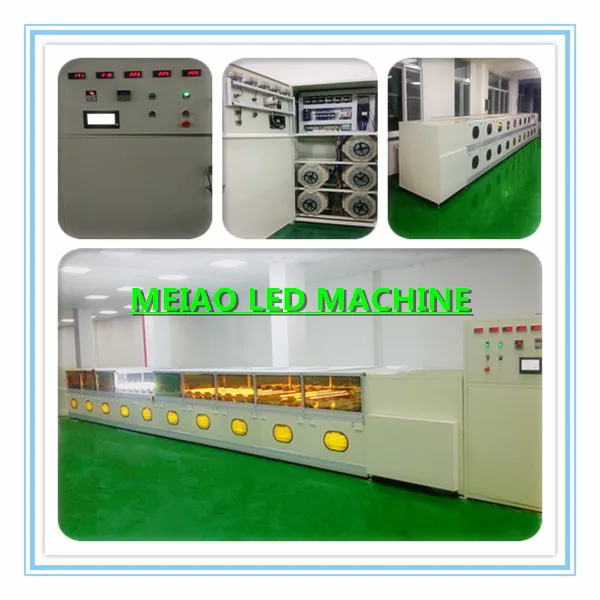

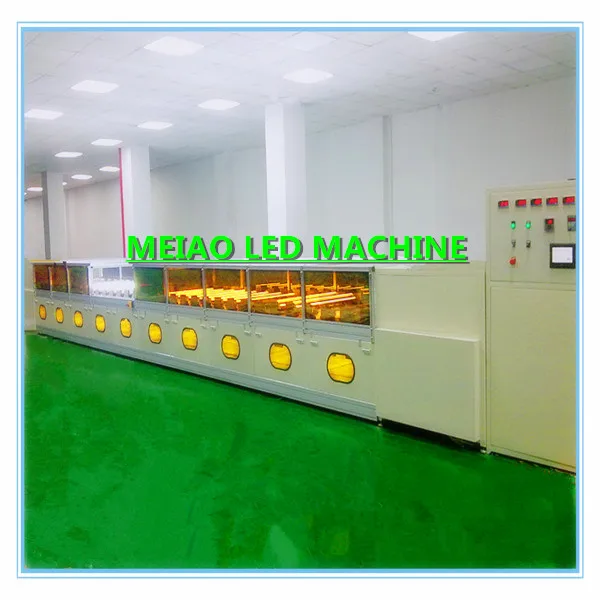

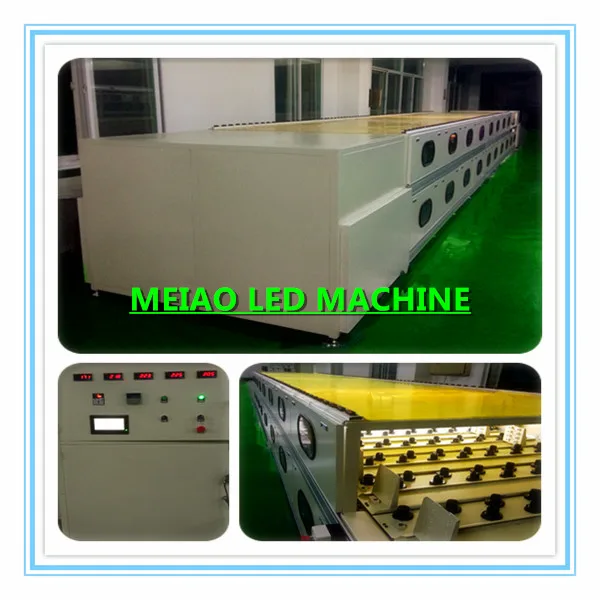

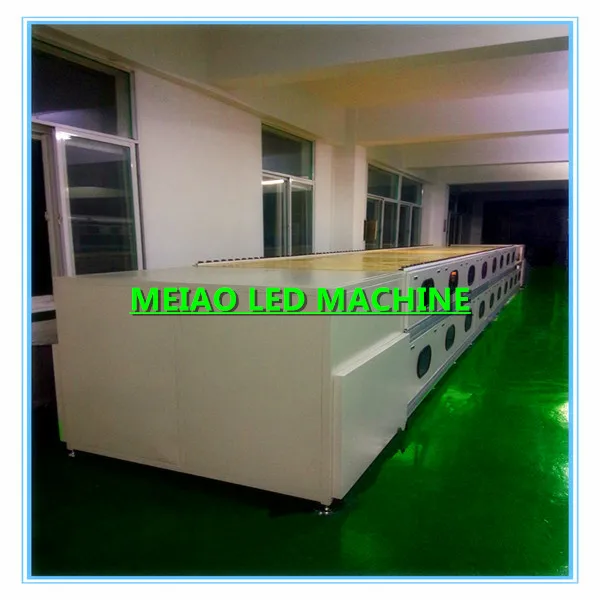

LED Bulb Aging Line

4.Model type:12000(L)×990(W)×800H

Functional features:

Used for LED bulbs finished products inspection aging through high voltage, normal voltage,

low voltage, roaming and fluctuation voltage ,impact functions,high temperature zones to

observe whether shortcircuit, capacitance burst and black points will occur. Also used for

inspecting the simulation daily use of LED lamp cycling circuit and roaming seasoning area.

The power system uses frequency conversion speed regulation system, which is of low noise,

easy for operation.

Motor:

adopt Taiwan brand 1500w east cropland motor, WPS80 type 1:6 0 of the speed reducer,

the domestic well-known brand 2 HP's island converter, frequency conversion stepless speed

regulation, linear speed 1 -5 m/min can be adjusted.

Machine body

and stand:

Made of 40×40×1.8mm rectangle steel pipe by welding. Machine body is made with

130×23×2mm aluminum profile. Protective board is made of 1.5mm cold steel sheet by

bending. Support legs are equipped with galvanized adjustable soles.

Conveying chain:

double-nodes single-side-ear double-hole chain manufactured by Shanghai Chain Factory,

20m long.

daily output:

Aging about 1680 pieces LED bulbs once a time , aging time is about 1 hour, According to

work 10 hours every day calculation, a day of production for 21840 pieces of  LED bulbs.

Chain plate:

Made of 20mm thick 148×990×20mm cold rolling sheet, total 140 plates,each plate has 12

pieces of E27 screw sockets, and equipped with high-disjunction small breakers (made in

Foshan by a Sino-Foreign manufacturer); Chain plate bottom installation conduction system (

copper), each road install two conductive block, each plate were put two.

Conductive slot:

Up and down with all the conduction channel rail, the insulating rubber sheet, assembly

stainless steel electric tank.

High temperature

zone:

This system uses electric heated bars complete, a period of two pieces of 2000 w/set of

electrothermal heating plate, temperature from room temperature - 60 degree, adjustable ,

digital temperature control instructions.

Detecting of the

impact of circuit:

Set any zone as cycling control zone. Shock-time by the PLC microcomputer control.

Detecting aging

roaming zone:

Set any zone as an Roaming  zone, voltages fluctuate 180-220-250V ,(others can be set )

with the time change.

Whole line voltage

zones:

Totally five voltage regulators,each 10kw , the effective voltage area altogether designs

seven zones, voltage regulator three of them 0-- 250 v adjustable, two of them voltage

regulator 0-- 300 v adjustable

Electrical appliance

control:

Digital display is used for voltage temperature control instructions , the whole system USES

the Chinese brand xinjie PLC control, voltage regulator five, using a distribution control

cabinet installed beside the machine with urgent stop switch convenient to stop in time
