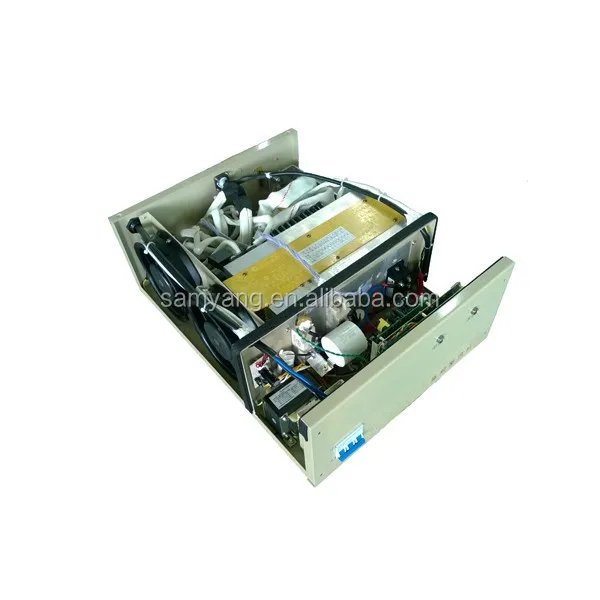

Switching electroplating power supply with Fuji IGBT and remote control box

Input voltage

220VAC± 20% (single phase)  50Hz

350VAC-450VAC (three phase) 50Hz

Output Voltage

6V/12V/24V

Output Current

100A/200A/300/500A

Output current stability

≤2%

Output voltage stability

≤1%

Efficiency

≥85%

Power factor

≥0.9

Start-up postponing time

≤10s

Inverting frequency

18kHz ± 2kHz

8kHz ± 2kHz

Current limiting value

Io + 10A - 50A (Io is the rated current)

Voltage limiting value

1.01 - 1.03Vo (Vo is the rated voltage)

Cooling mode

air cooling

Remote control box cable

10meters (optional)

Product features:

1. Small size, light weight, high efficiency, high control precision.

2. High –frequency pulse current output, Suitable for plating small sized no-ferrous metal and alloy work pieces, it has high enetration ability,

strong adhesive force, and can effectively enhance the brightness

 of the plated surface.

3. Output voltage and current can be adjusted, limiting voltage and current can be

 adjusted,greatly enhance application flexibility of the product for users.

4. With complete protection functions, over current, over heat protection functions.

 High power factor, less pollution to the electric network, no interference

Scope of application

It is suitable for acidic copper, alkaline copper, multi-layer

nickel, Chrome ,zinc , gold ,silver , indium,rhodium, electrolysis degreasing ,

and single or double-clad plated printing process.
