swing arm hydraulic shoe sole pressing machine

Product Overview

Description

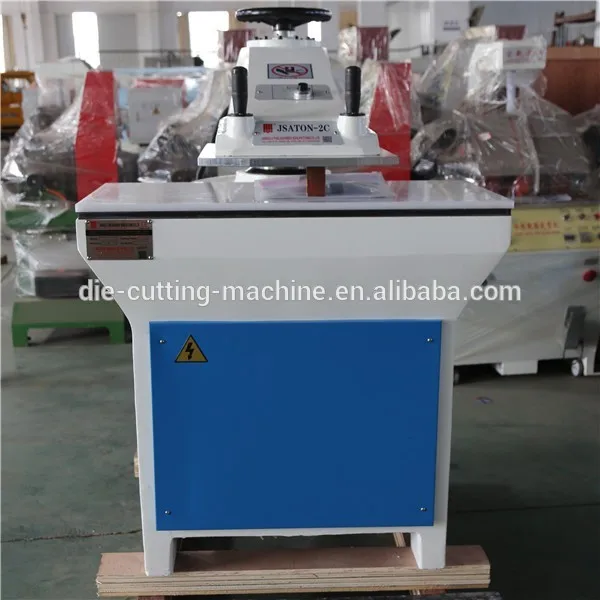

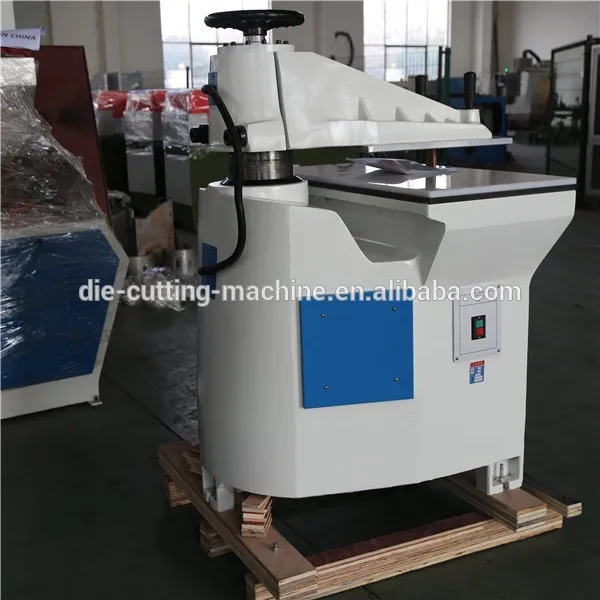

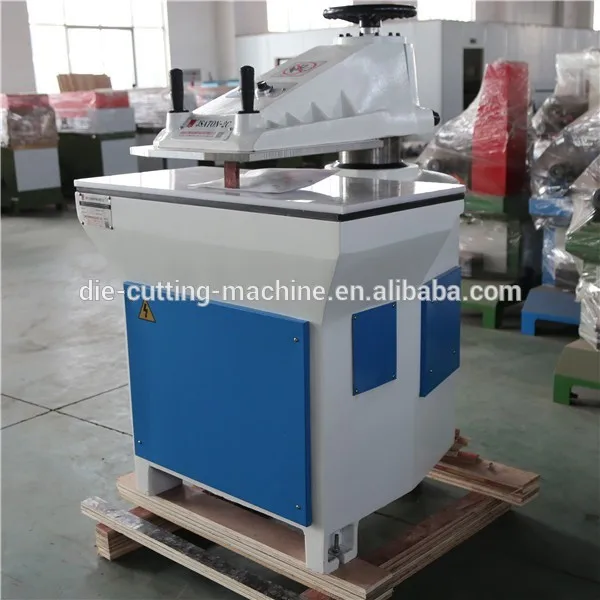

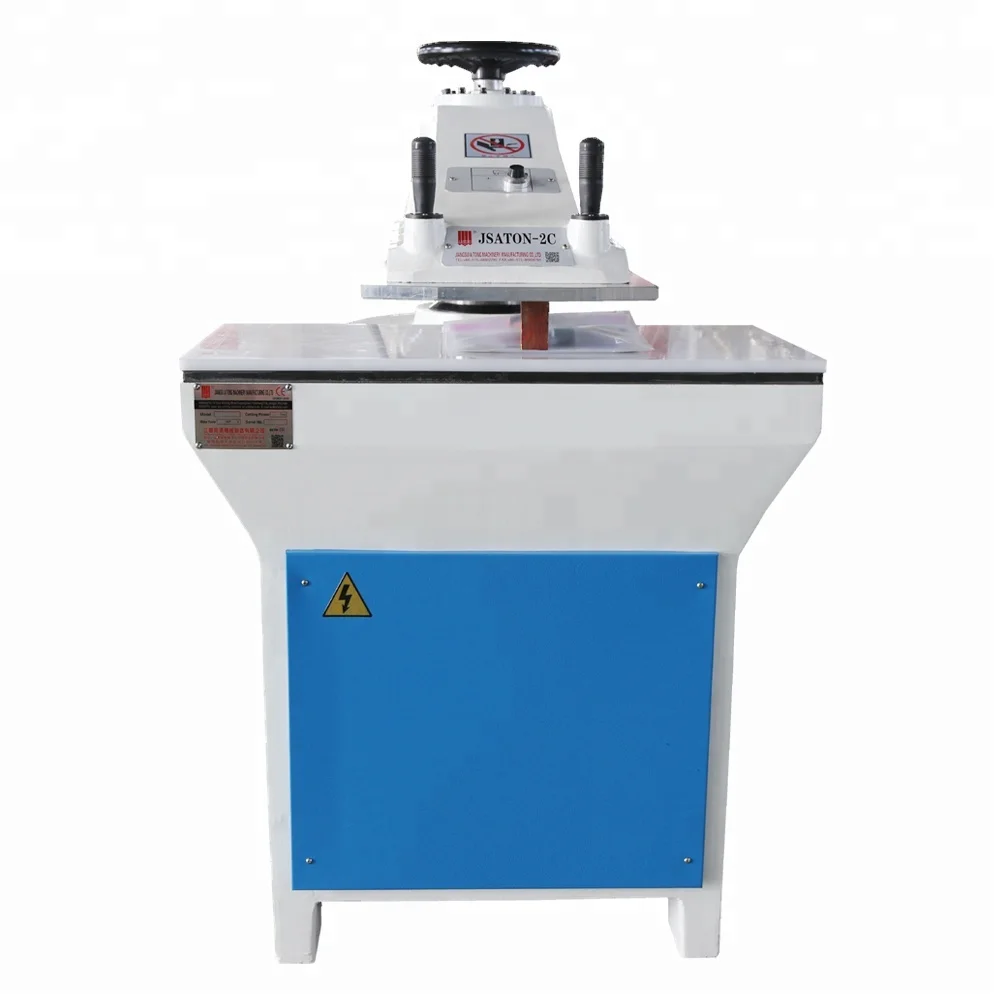

1.Product images







Four different kinds swing arm die cutting machine for choose









Technical Specification



Model number	JSAT-2C/10	JSAT-2C/12	JSAT-2C/16	GSB-2C/200
Max cutting force	100KN	120KN	160KN	200KN
Cutting speed	0.10m/s	0.098m/s	0.10m/s	0.10m/s
Stroke adjustment	5-75mm	5-60mm	5-75mm	5-75mm
Distance between upper table and low table	60-120mm	60-120mm	65-150mm	65-150mm
The size of working table	400*800mm	400*900mm	450*900mm	500*1000mm
Overall dimension	850*700*1250mm	900*800*1300mm	900*900*1380mm	1000*900*1380mm
Motor power	0.75kw	1.1kw	1.1kw	1.5kw







USE AND CHARACTERIATICS

This machine is suitable for blanking of the nonmetallic materials such as small-sized knife mouls, ticket clip units handset sleeve, small toys, adornments, leather bag fittings etc.

1.with freely rotary swing arm, easy to operate.

2.the upright column is made of high-grade seamless steel tube, supported by two upper and lower holes, to ensure the upper stike board can turn smoothly, with good realiabity.

3.adopt the seitches than are operated by two hands to ensure the operator's safe.

4. the position of the swing arm is adjusted by the upper handwheel on the machine blanking travel is controlled by the timer thus it is easy to obtain the best cutting position. which and increase work efficiency and prolong the service life of the knife mould and backing board.

5.use fly wheelinertia stored energy to save energy.





Advantages / Features:



1.The machine is stable quality,reliable, fast and high yield is the tannery and other industries best and the most extensive color machines.



2.The machine is of hydraulic full automatically control cutting, operation is simple,easy,safe and high efficiency.



3.The use of specical operatiuons lightweight hydraulic circuit easy ,safe and reliable.



4.It applies to the vacuum shaping and cutting of leather, rubber, nylon cloth, bubble, toys, and leather materials and the pressure of the compound board, cardboard and not-metal materials.



5.The machine has the steadily high quality, reliability, high speed, good yield, which is the ideal machine used by a large number of industries.



Application:



It applies to the shaping and the cutting of one layer or several layers of the materials such as leather, rubber, canvas, nylon, cardborard, and so on.











 Packing & Shipping:



Packing Details: Wooden Case



Delivery Detail: 20-30 days after order placed and receiving 30% of T/T deposit. Depends on quantity.

Our lead time is punctual and fast.

We will offer our factory price with guaranteed quality.

We'll offer you the quotation as soon as possible once receive your inquiry,so don't hesitate to contact  us.



We can produce the product under your brand name, also the size can be changed as your requirement.



Factory direct sale; Guarantee Period one year.



Note: we can produce different types, tons and cutting area of machine according to your demand.
