Product Overview

Description

        DTH and wireless TV Cable tv headend 4 Channel                          MPEG 2/ h.264  HD SDI  AC3   Encoder

   skype:colable3  M/wechat/wasp:86-18982050255





Outline

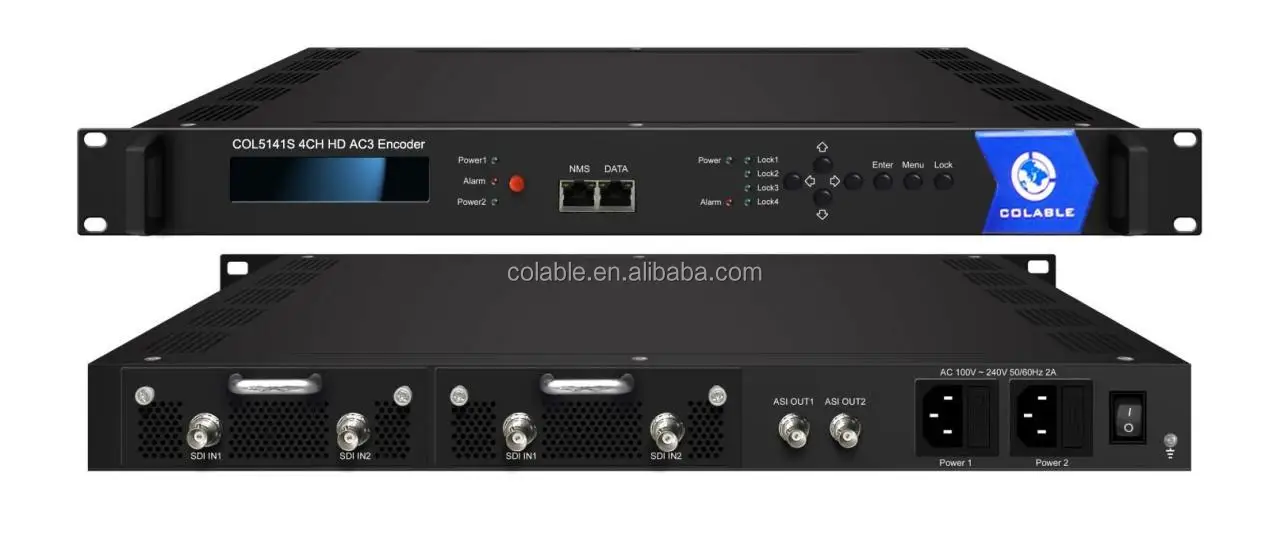

COL5141S 4CH HD AC3 Encoder has equipped with 4 HD-SDI channels input supporting MPEG-2 and MPEG-4 AVC/H.264 video encoding and MPEG-1 Audio layer 2, LC-AAC, HE-AAC and AC3 audio encoding.

The 4 encoded SDI programs will output through ASIand IP ports in MPTS or SPTS.It adopts inner drawer-type structural design which greatly facilitates the change of encoding modules if needed.



Feature



ü  MPEG1 Audio Layer 2, LC-AAC, HE-AAC and AC3 audio encoding

ü Support CC (closed caption) EIA 608 & EIA 708

ü Dual power supply

ü MPEG2 HD/SD & MPEG4 AVC/H.264 HD/SD video encoding

ü 4*HD-SDI input

ü Support VBR/CBR rate control mode

ü Support Low Latency function

ü Support PSI/SI editing and inserting

ü Supports IP null packet filter

ü ASI output, IP (MPTS & 4 SPTS) output over UDP, RTP

ü LCD display, Remote control and firmware

ü Web-based NMS management; Updates via web



Specifications



Video	Encoding	MPEG2 & MPEG4 AVC/H.264
	Input	HD-SDI*4
	Resolution	1920*1080_60P, 1920*1080_50P, (-for MPEG4 AVC/H.264  only) 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P 720*480_60i, 720*576_50i
	Bit Rate	0.5~19.5Mbps for H.264 encoding 1~19.5Mbps for MPEG-2 encoding
	Rate Control Mode	CBR/VBR
	Chroma Sample	4:2:0
	Aspect Ratio	16:9, 4:3
Audio	encoding	MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Dol-by Digital AC3
	Sample rate	48KHz
	Bit rate	64kbps, 96kbps,128kbps, 192kbps, 256kbps, 320kbps
	interface	LCD + control buttons
	Remote management	Web NMS
Syste	Low Latency Mode	Normal, mode 1, mode 2
	output	2*ASI out (BNC type); IP (1 MPTS & 4 SPTS) over UDP, RTP (RJ45, 100M)
	interface	RJ45, 100M
	Language	English
Gene	Power	AC 100V~240V, 45W
	Dimensions	482*400*44mm
	Weight	4.5 kgs
	Operation temperature	0~45°C

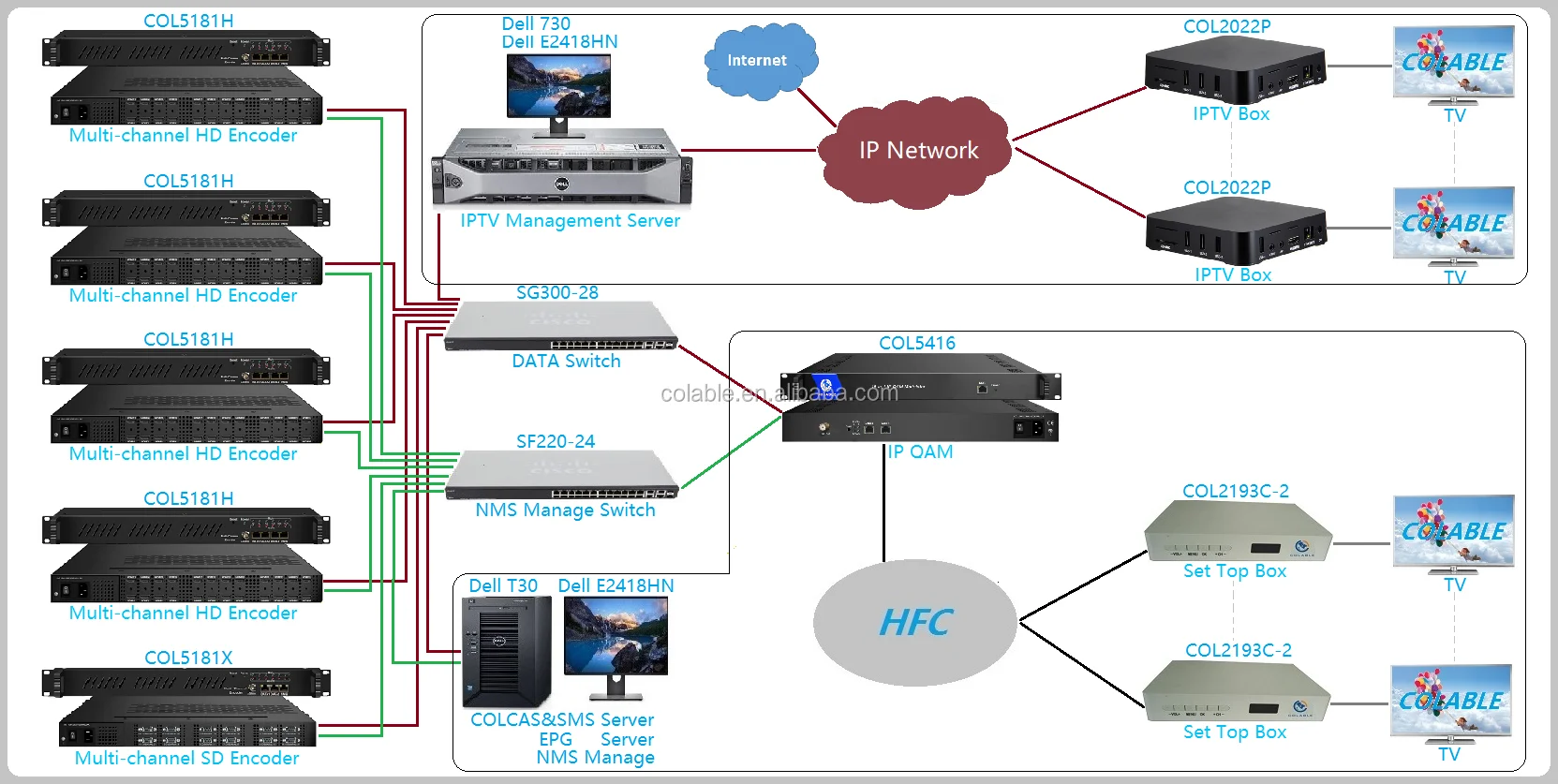

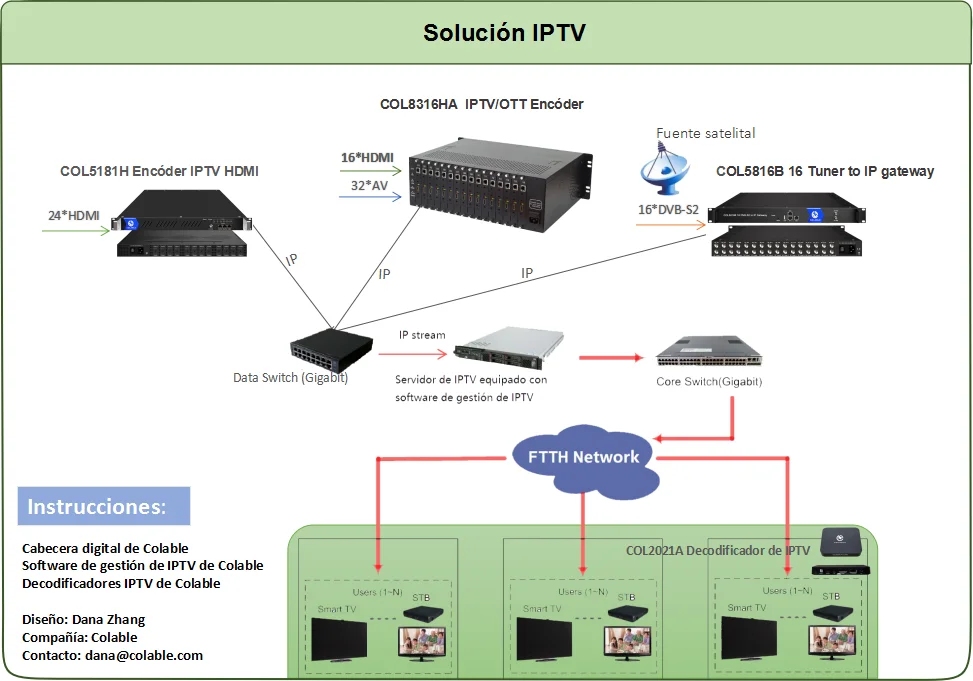

Some TV Systems Solutions for reference
