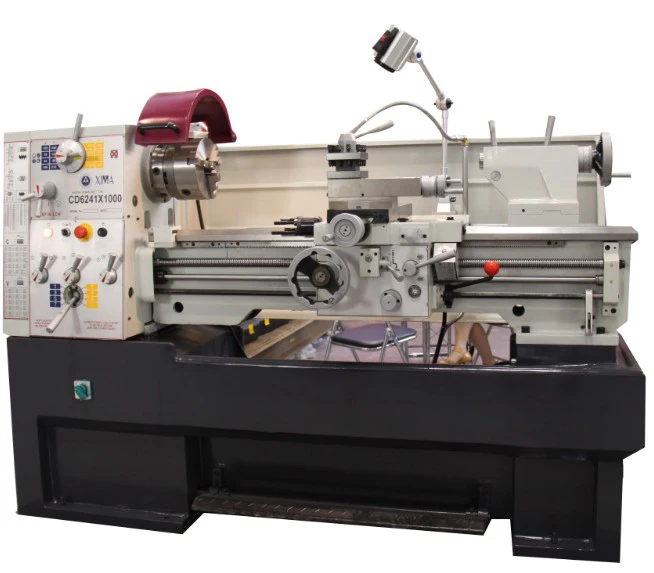

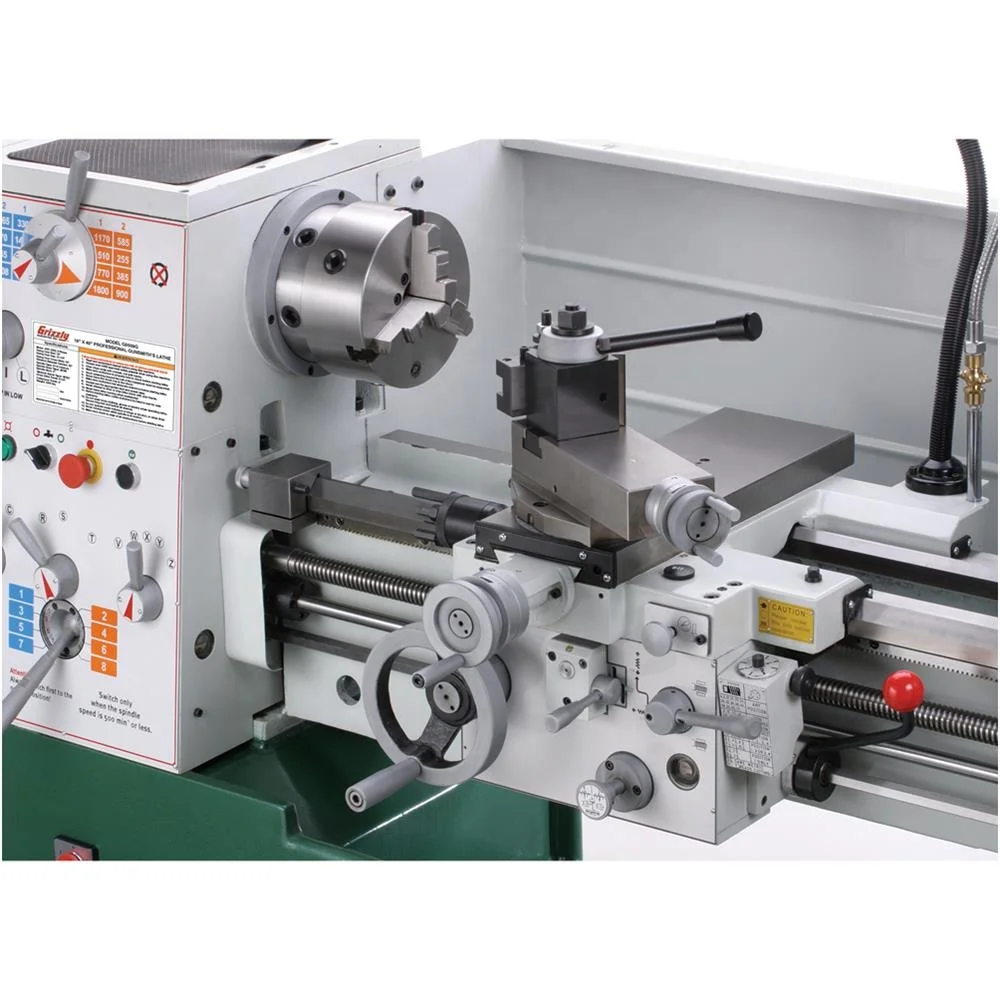

High precision&Heavy duty industrial lathe machine CD6241

MODEL

CD6241 (PL-410)

Max.swing over bed

Φ410mm(16")

Max.swing over cross slide

Φ255mm(10")

Max. swing over gap

Φ580mm(23")

Center height

205mm(8")

Distance between centers

1000(40'')/1500mm(60″)

Width of bed

250mm(10")

Max.section of tool

20mm×20mm(3/4"×3/4")

Max.travel of cross slide

210mm(8 1/2")

Max.travel of compound rese

140mm(5 1/2")

Spindle bore

Φ52mm(2")

Spindle nose

D1-6

Taper of spindle speed

M.T.#6

Range of  spindle speed

16changes25-1800r/min

Leadscrew pitch

4 T.P.I.

Range of metric longitudinal feeds range

0.05-1.7mm/rev(17 Nos)

Range of inch longitudinal feeds

0.002"-0.067"/rev (17 Nos)

Range of metric cross feeds

0.025-0.85mm/rev (17 Nos)

Range of inch cross feeds

0.001"-0.0335"/rev (17 Nos)

Range of metric threads

0.2-14mm(NO. 39)

Range of inch threads

2-72 T.P.I.(NO. 45)

Range of Diametrical pitch

8-44D.P.(21Nos)

Range of module pitches

0.3-3.5 M.P.(18Nos)

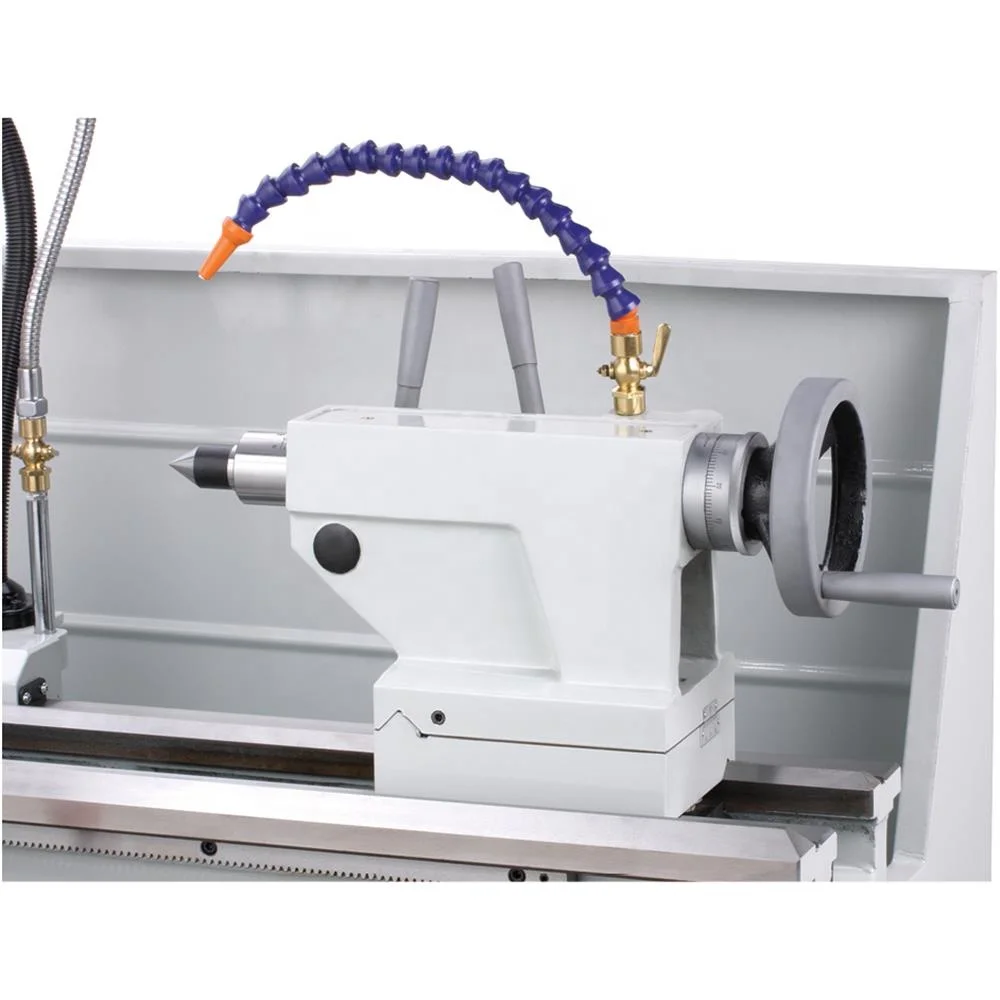

Dia. of tailstock sleeve

50mm(2")

Travel of tailstock sleeve

120mm(4 3/4")

Morse taper of tailstock sleeve

M.T.#4

Power of main motor

2.2/3.3kw(optional 3/4.5kw)

Power of coolant pump

0.1kw,3PH

Overall diamension(L*W*H)

1940X850X1320mm

Packing size(L*W*H)

2030x820x1620mm

N.W/G.W

1550/1760kg
