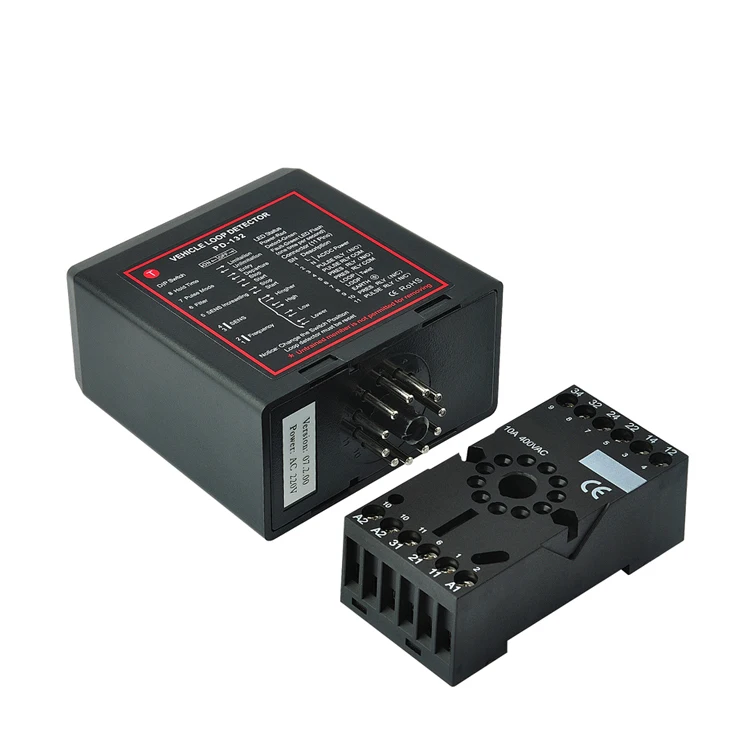

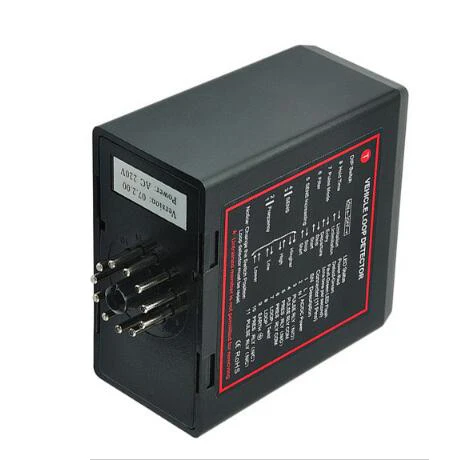

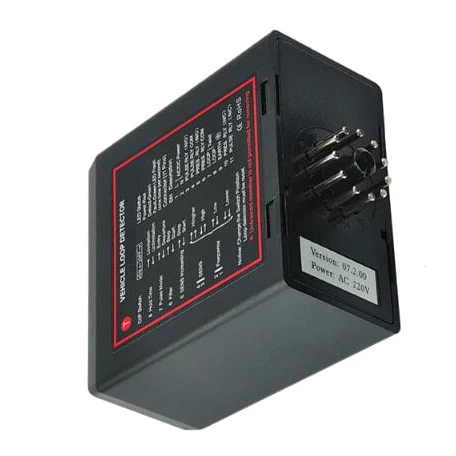

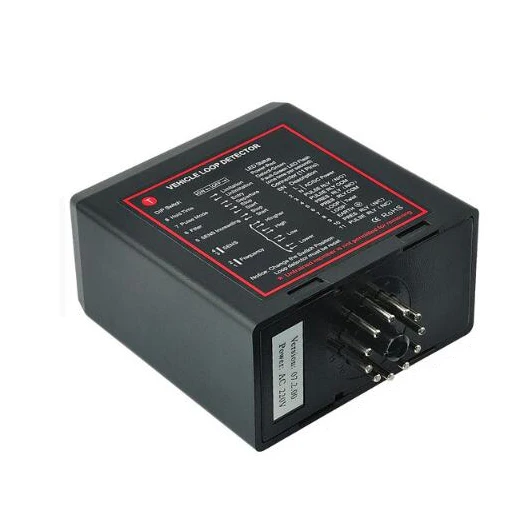

Single Loop Detector for car parking management

Product Overview

Description

Car park barrier loop detectors inductive vehicle loop detector / loop sensor for vehicle access

Vehicle Loop Detector:

Functions & Features :



1) Reset Switch : The reset switch enables the detector to be manually reset during

registering and testing and it is a process of system recovery;



2) Selectable Pulse Time : This feature sets the length of time that the pulse relay will be lasting for 1 Second or 0.5 Seconds ;



3) Pulse Relay Selection : The Pulse Relay may be configured to energize on detection of a vehicle or when the vehicle leaves the loop;



4) Sensitivity Reinforcement : This feature sets the un-detecting level to a maximum sensitivity to prevent failing to detect vehicles as big trucks;



5) Switch Sensibility Adjustable : 4 sensitivity setting are available on the switches to change sensitivity ;



6) Switch Frequency Adjustable : 4 frequency settings are available to prevent signal interference with neighboring loops ;



7) Filtering Option : This option is used to provide a delay between detection of the vehicle and switching of the output relay . This relay is normally used to prevent false detection of small or fast moving objects ;



8) Permanent Presence Option : This feature ensures the detection of the vehicle will be maintained when the vehicle stays within the loop area for extended periods



Technical Data:

Supply voltage	AC110V or 220V
Voltage tolerance AC	+10% / -15%
Voltage tolerance DC	±15%
Power Consumption	4.5VA
Operating temperature	-20°C to +65°C
Storage temperature	-40°C to +85°C
Frequency range	20 kHz to 170 kHz
Reaction time	10ms
Signal lasting time	Unlimited / limited when loop is permanently covered 10 minutes
Sensitivity	Adjustable
Loop inductance	Total loop plus connection wiring: 50μH to 1000μH; Ideal is 100μH to 300μH
Loop connection wiring	Maximum length 20 meters, twisted at least 20 times per meter
Dimension	78x40x108 mm (L x W x H)
