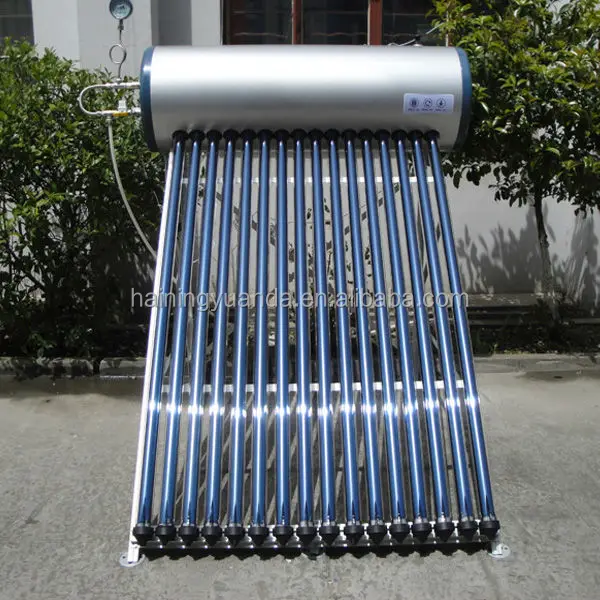

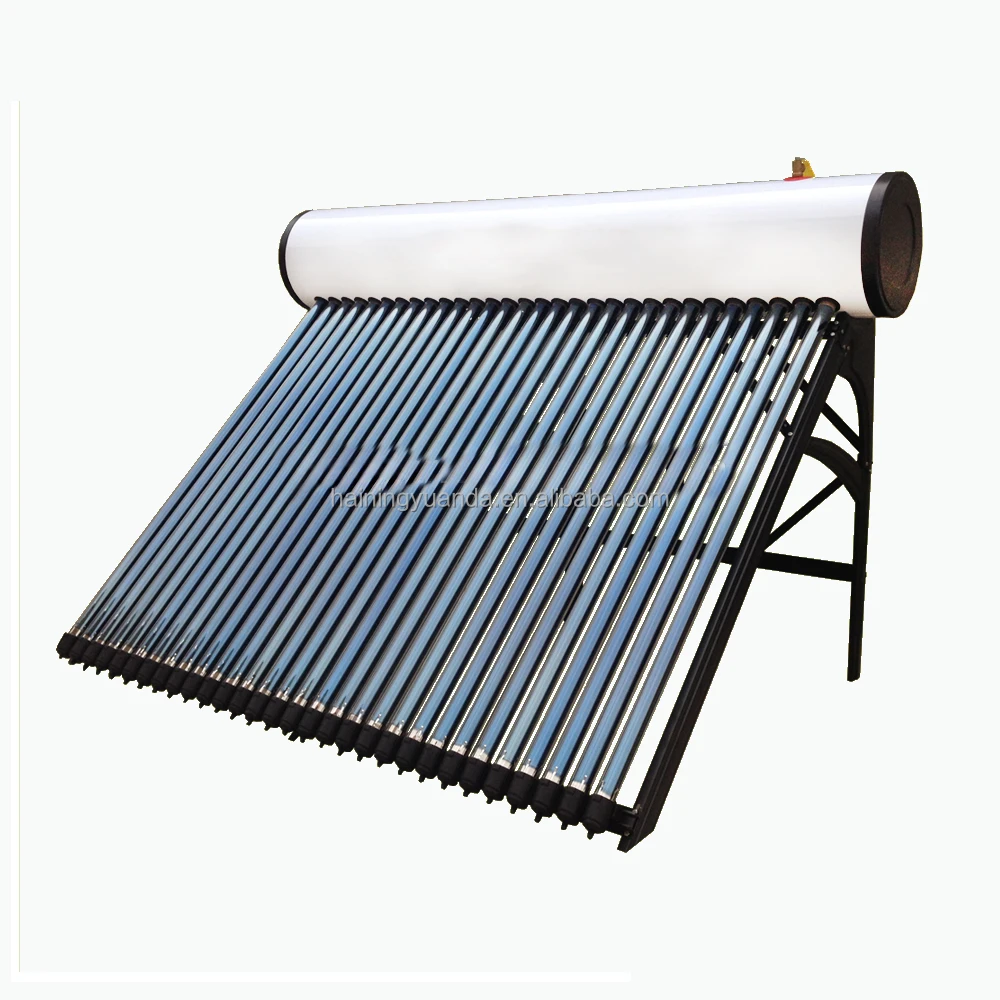

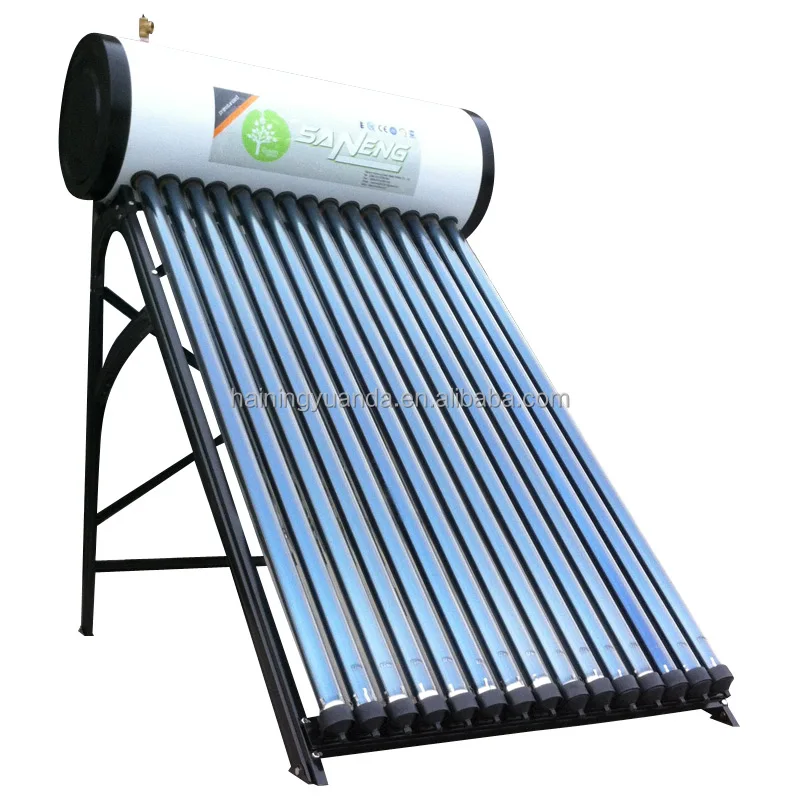

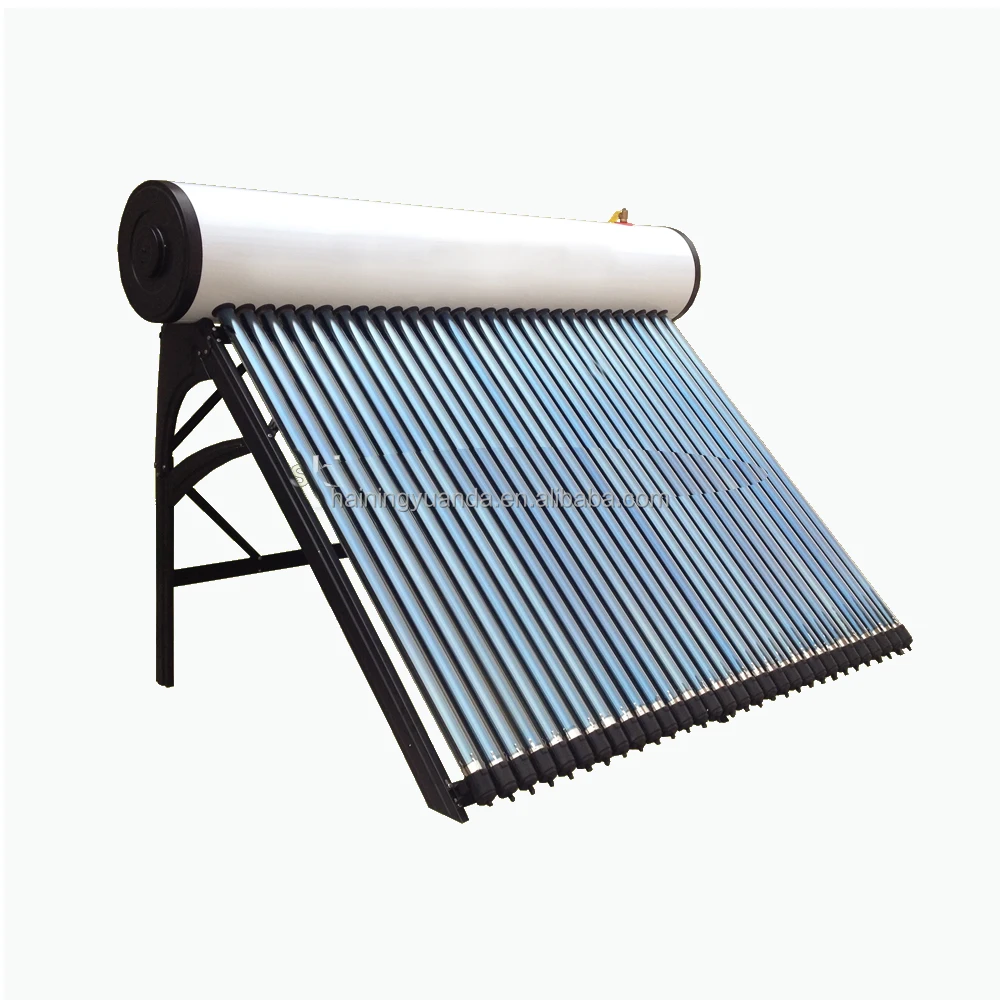

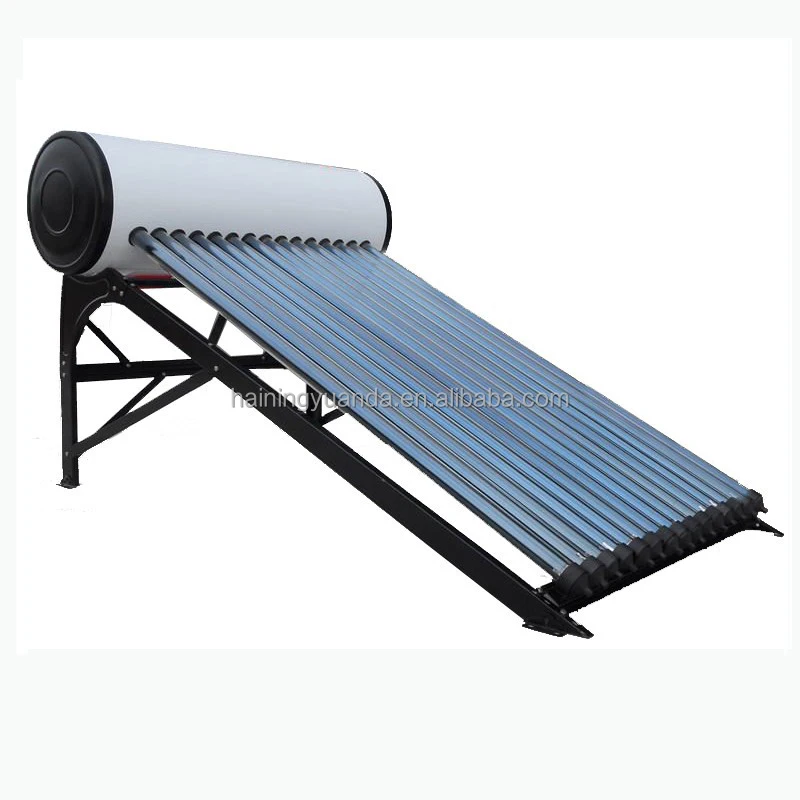

high quality Efficient heating Heat pipe pressurized solar water heater,sun power heater

Product Overview

Description

  high quality Efficient heating Heat pipe pressurized solar water heater,sun power heater





Model: SNPCS15





Working Principle



The heat pipe is hollow and evacuated, as same as the solar tube.There are a small quantity of purified water and some special additives in it.The heat pipe used in Qirui solar collectors has a low boiling point.Thus, when it is heated, the water vaporizes rapidly.The vapor rises to the top of the heat pipe and transfers heat.As the heat is lost at the top, the vapor condenses to form a liquid (water) and returns to the bottom of the heat pipe once again to repeat the process.



Features



1. It can withstand pressure of tap water when it works.
2. There is no need to wait.
3. Completely automatic operation.
4. Drinking water quality to promote life quality.
5. Temperature preservation can last for 80hours.
6. Without volatile tubes.
7. Without incrusting, long usage life



Advantages



1). Highly efficient absorber of high performance with daily average efficiency over 50%;
2). Start up quickly, heat pipe transfer the heat energy into the storage tank in one direction.
3). Withstand pressure of 6 Bar, can be connected directly with city water.
4). No water inside the evacuated tubes; The solar water heater can still in service even with several tubes breakage;
5). Highly efficient insulation with polyurethane foam;
6). Simple structure, easy to assembly and install, diffuse flat plate reflector can be assembled easily with its module structure;
7). Can be used all year round in the cold climate;
8). Can be used together with Auxiliary electric boost;
9). Long service life, can be used as long as 15 years.





Specifications



1). Material of storage tank
2). Outer tank: Colorful steel, 0.4mm thick
3). Inner Tank: Crystal liner 4mm, steel 1.5 mm
4). Thick Insulation: Polyurethane foam, 50 mm
5). Working pressure: 6Bar
6). Daily efficiency: ≥ 55% (≥ 42% in winter)
7). Working temperature: 60 Degree Celsius -35 Degree Celsius
8). Vacuum tube specifications: 58mm*1800mm
9). Lifetime: 15 years





Product Model	Tubes Qty.	Tank (L)	Absorbing Area (m 2 )	Weight (KGS)	Dimension (L×W×H)	Qty. per 20FT/40FT/40HQ
IP470-1800/58-18	15	150L	1.37	93	1830*1690*1600	35 / 70 / 85
IP470-1800/58-20	16	160L	1.52	103	1830*1850*1600	32 / 64 / 78
IP470-1800/58-24	18	180L	1.83	125	1830*2170*1600	27 / 55 / 67
IP470-1800/58-30	20	200L	2.29	156	1830*2650*1600	23 / 46 / 55
IP500-1800/58-18	22	220L	1.37	98	1830*1690*1630	34 / 69 / 83
IP500-1800/58-20	24	240L	1.52	109	1830*1850*1630	31 / 63 / 76
IP500-1800/58-24	25	250L	1.83	132	1830*2170*1630	26 / 54 / 65
IP500-1800/58-30	30	300L	2.29	164	1830*2650*1630	22 / 45 / 53



1) Inner tank: 1.2mm food grade stainless steel304, Outer tank: 0.4mm color steel /stainless steel

2) Insulation: 50-55mm polyurethane,heat preservation 72hours/3days

3) Capacity: From  100L To  500L

4) Pressurized tank, working pressure 6 bar, Max resistance 12 bar.

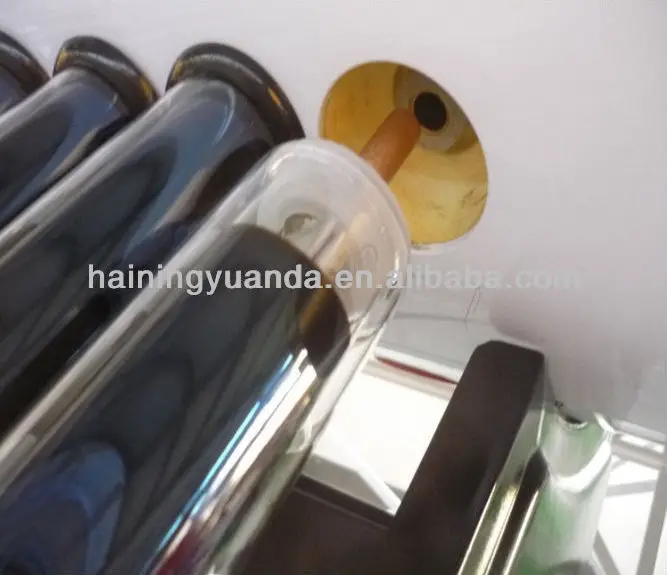

5) Copper heat pipes for rapid heat transfer, No water through the tube, So it can good working in winter without freeze.



Remark



Delivery time: 7-15days

Payment term: T/T, L/C, Western Union

Warranty: 5 Years for the full system, 15 Years for the vacuum tube, and 1year for the accessories

Delivery term: FOB preferred, CFR and CIF acceptable

Certificates: CE,ISO,CCC,SGS
