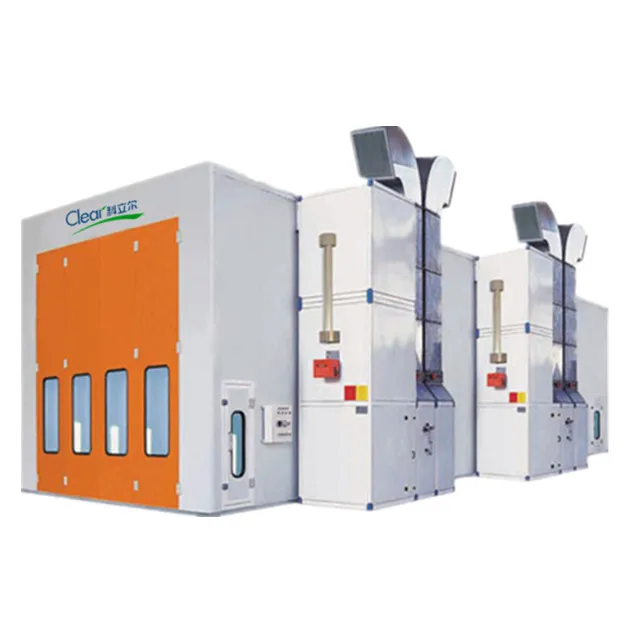

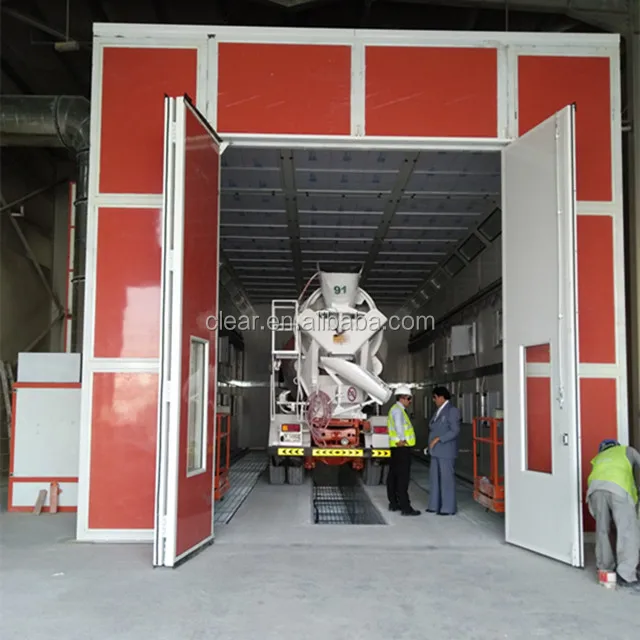

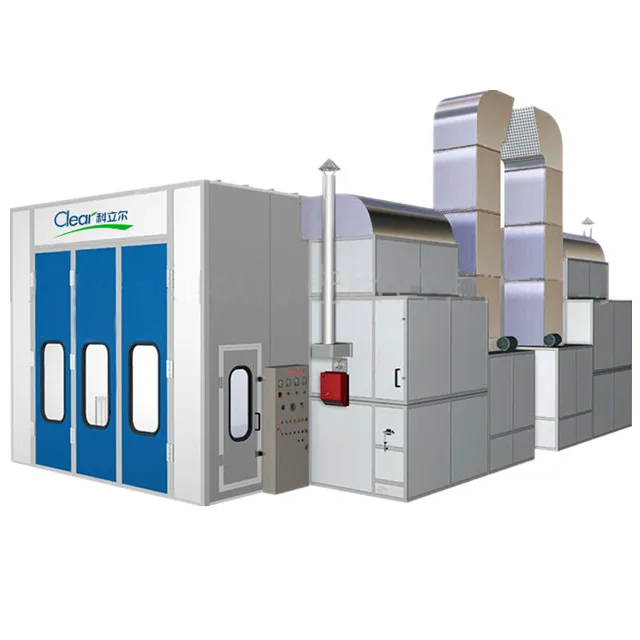

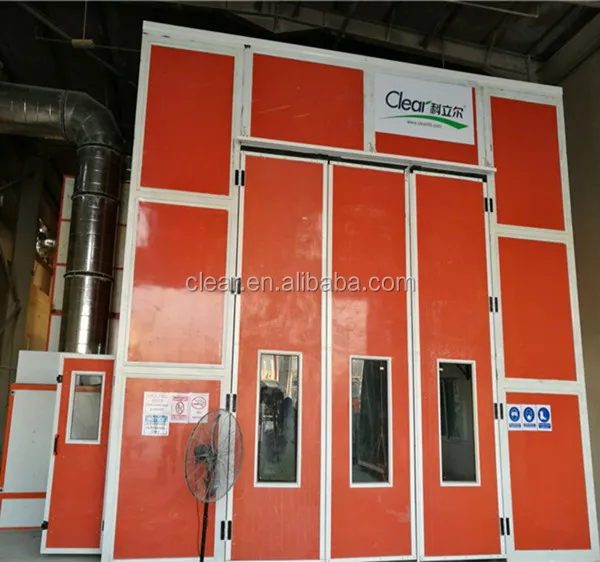

bus/truck paint booth

Outside Side (mm)

20100mm X6750mm X5500mm (LXWXH)

Inside Size(mm)

20000mm X5000mm X5000mm (LXWXH)

Wall panel

EPS powder coated panel,75 mm thick,steel 0.4 mm thick,

tongue &groove style,compound construction,anti-flame and heat-insulation,aluminum roof panel.

Basement

Without basement. Cement floor or exhaust air from

2 rows of pit in the ground,

dimension of each pit is 18000mmX840mm (LxW)

Inlet Fan

Capacity: 20,000m3/h each fan;

Power:7.5 kw; Quantity: 6 sets.

Outlet Fan

Capacity: 36,000m3/h each fan;

Power: 11 kw; Quantity: 3 sets.

Purification System

Pre-filter, high efficiency filter(ceiling filter), floor filter(fiberglass),

dual filtering structure, the primary filter can capture granules larger than 10 μm.

ceiling filter can capture granules bigger than 4 μm.

the whole purification system has capacity of large volume of dust.

Heating system

3 units Riello Brand G20 diesel burner,

Maximum heat productivity 600,000 Kcal/h,

3 pcs SUS304 stainless steel heating exchanger, argon arc welding;

max temp:80 °C, heating time: 4-6 min (20-60°C),

fuel consumption:4-5 kg/vehicle

Lighting System

Ceiling Lights: 26Unitsx4pcs=104Pcsx 36W;

Side Lights: 18Unitsx4Pcs=72Pcsx36W Vertical(there are 8units on left side, 8 units on right side, 2 units on rear side).

Control system

Micro-computer programmed controlling, spray & baking switch,

light switch, emergency stop, breakdown alarm

Environmental System

Multi-lagers fiberglass filter, active carbon

Color

Blue ,White or according to client requirement
