shandong longxiang machinery LY 8100 auto garage painting camera

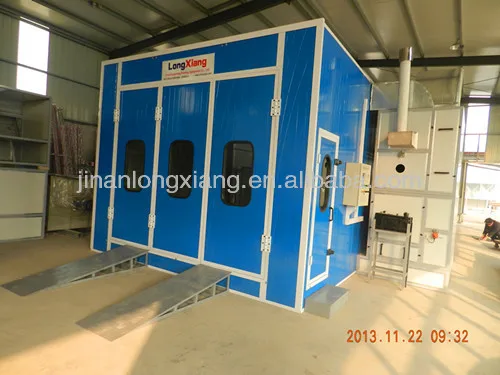

                 LY-8100 car spray booth Specification

Inside Dimension

6900×3900×2600mm(L×W×H)

Outside Dimension

7000×5350×3300mm(L×W×H)

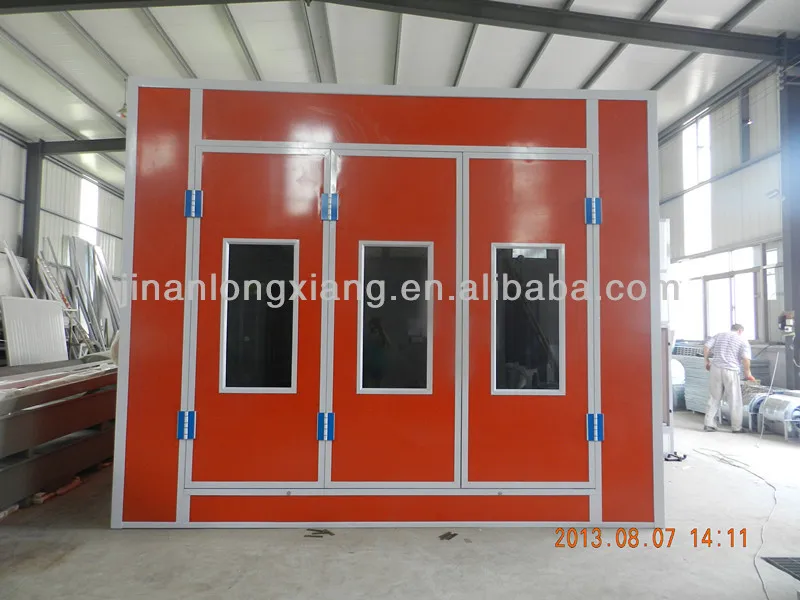

Main Door

3-folds, 3000×2500mm(W×H)

Personal Door

1 fold 650×1800mm(W×H)

Wall Panels

EPS (epispastics polystyrene) colorful steel skin board,

wall panel: 50 mm thick, 0.4 mm steel,

tongue & groove style compound construction,

Aluminum-alloy frame,

anti-flame and heat-insulation, galvanized steel roof panel

Basement and Floor

Plate type pressing convex platform , height is 300mm,

full grille floor,2 pieces of ramps, 520*1750mm(W*L).

diamond plate construction

Lighting

Ceiling lights :8 units×3pieces = 24pieces ×36W ;

Side lights: Optional

Generator Setting Type

Side upper intake air, quadrate steel frame, coated steel.

Inlet Fan

2×4KW  YDW double-intake centrifugal fans,

air capacity : 24000m³/h

Exhaust Fan

Optional

Heating System

1set: RIELLO G10 Diesel  burner,

heating productivity:180000Kcal/h,

stainless steel heat exchanger,

 working temperature:80 degree

Optional: 24pieces*1KW carbon fiber far-infrared heater .

Filter System

Dual filtering structure,

the primary filter can capture granules larger than 10μm.

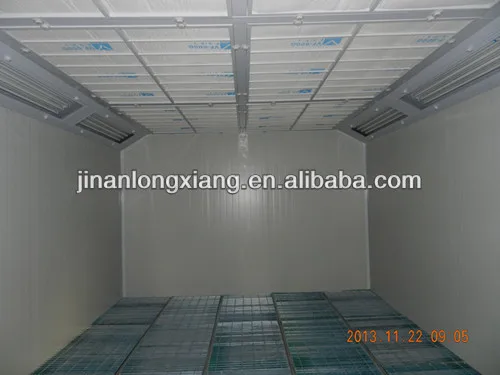

Ceiling filter can capture granules bigger than 4μm.

 Its filtering rate reaches 98%.

Air pressure balance gauge, TSP≤1.4mg/m3

Control System

Lighting switch,spraying,risen-temperature spraying,

baking temperature controller,time setting,failure alarm

Total Power

9KW
