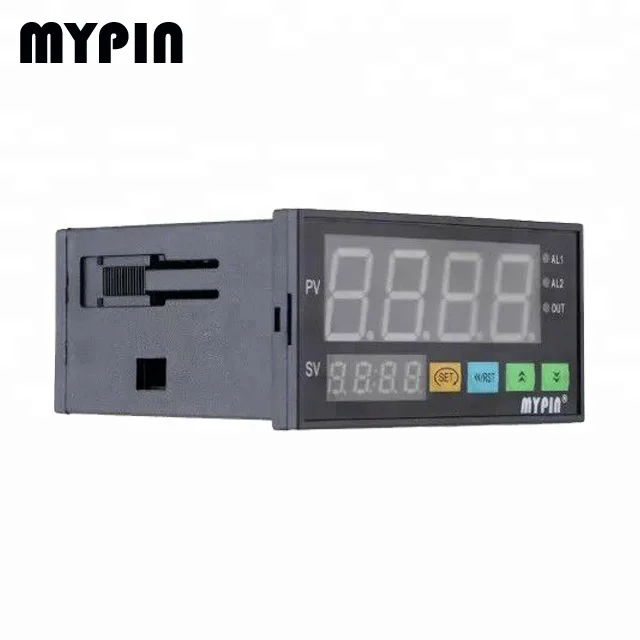

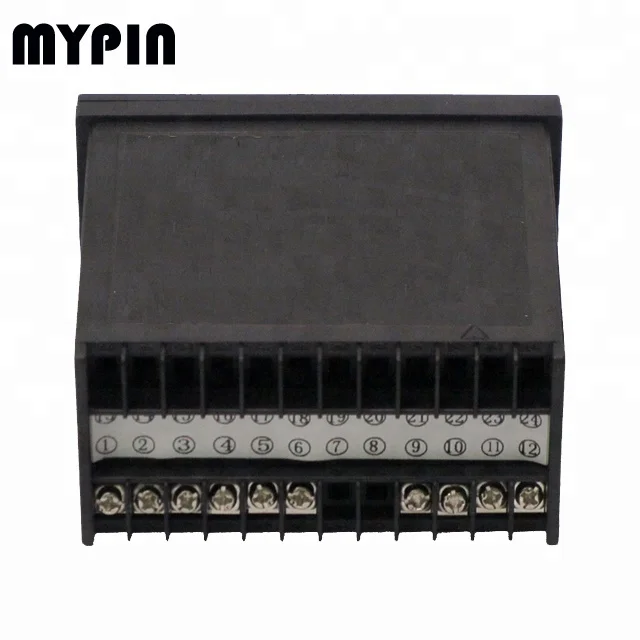

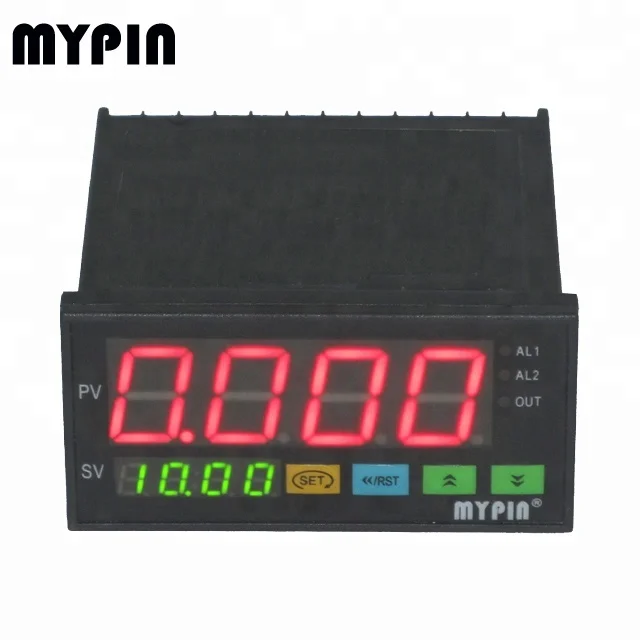

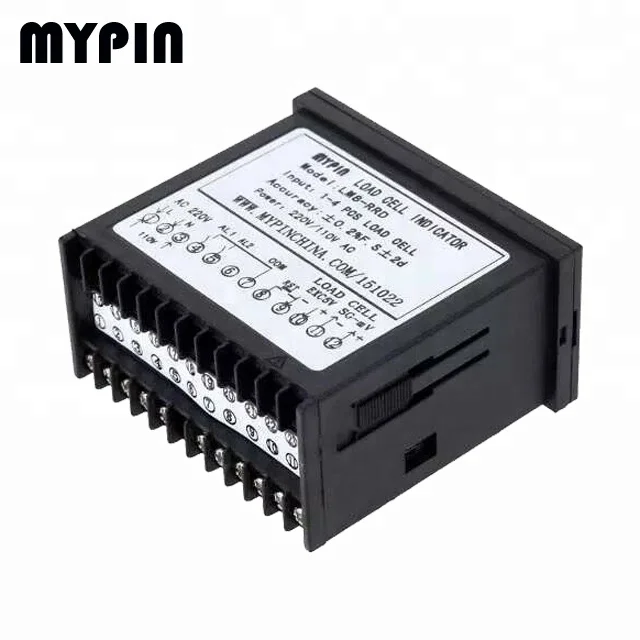

Mypin Digital Weight Controller Electronic Indicator with 4 20mA output(LM8E IRRD)

Product Overview

Description

Mypin Digital Weight Controller  Electronic Indicator with 4-20mA output(LM8E-IRRD)



















1, Features available



u input:1-4 PCS  load cells,force load cells



u 0.8" red LED 4 digits, measurementaccuracy 0.1%F.S..

        Fast response, stable display, with Tare weight clearance function.

u  analog output are digitally transferred automatically. Analog range set freely by

        user.

u Panel lamp indicator: Alarm 1(AL1), Alarm 2(AL2), Analog output(OUT);

u 4 no.s of Press-buttons to modify the inner menu.Friendly operation interface, easy to learn.

u Anti-shake parameter designing to ensure better performance

u Panel press-button RST & terminals RST in the backside to reset.

u Boot automatically reset

u Strong anti-interference ability, suitable for industrial field. It’s widely used in various automatic

        control for build-in filling dosing weighing control system/load scale in industrial of Cement,

         Food packing,Chemical,etc..



2, Specifications



Model no.:LM8E-IRRD

Dimensions: 96W×48H×80L mm

Input :1 ~ 4 no.s of load cell

Analog output:4-20mA

Ouput: 2 no.s of relay output----for control output:H/L alarm or slow/fast control

Aux. power:5V/80mA

Power supply:24V DC

Gross Weight: about 300g





3, Technical Parameters



u Power supply:24V DC,,Power consumption≤5VA

u Work environment: 0~50°C, 10~85%RH(No condensate)

u Digital display: 4 digits red LED display, range:-1999~9999

u Analog output:4-20mA

u Control output: 1~4  no.s of RELAY, capacity: AC 250V/5A,resistance load,

u Isolation resistance:≥100MΩ(DC 500V  between terminal and outer-shell)

u Compression strength: AC 1500 1min(DC 500V between terminal and outer-shell)

u Aux. Power:5V/80mA,(4 load cell input at most)

u Sampling speed:16 times/sec.

u Accuracy:0.3%FS



4, Functions for choice



•  Analog output:0-10V / 4-20mA


•  Communication interface: RS232 / RS485


•  Input signal: 0-10V / 4-20mA


•  Control output: SSR/RELAY



5, Diagram(subject to that in the real item)

6,More choices







1.The complement packing contains 1 meter, 1 manual and 1 pair of brackets.

2.Items are usually shipped within 3 to 15 business days after payment has been received, which according to the quantities.

3.Shipment is by Sea, Freight or Courier(DHL/FEDEX/TNT/UPS/EMS/CHINA POST MAIL) as per clients request.
