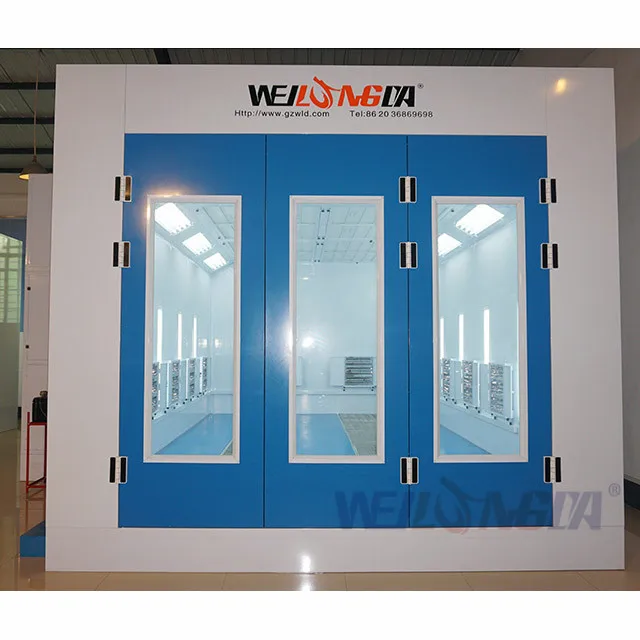

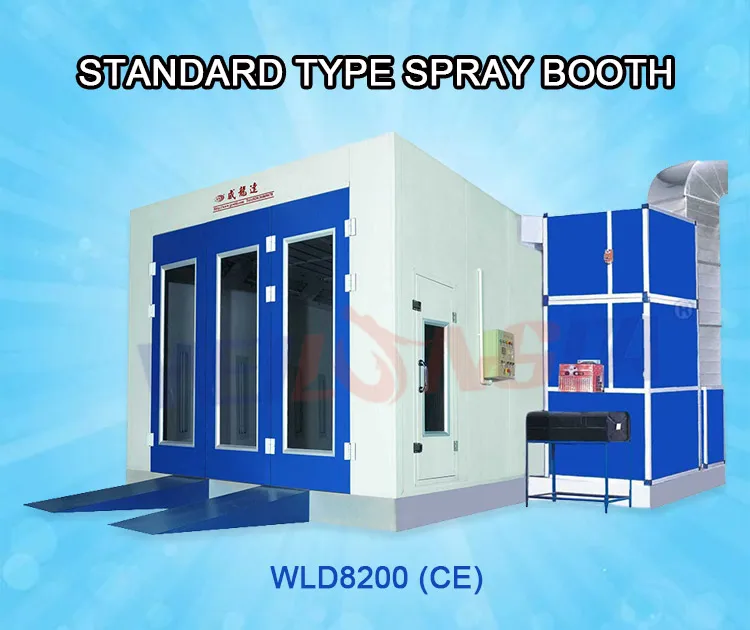

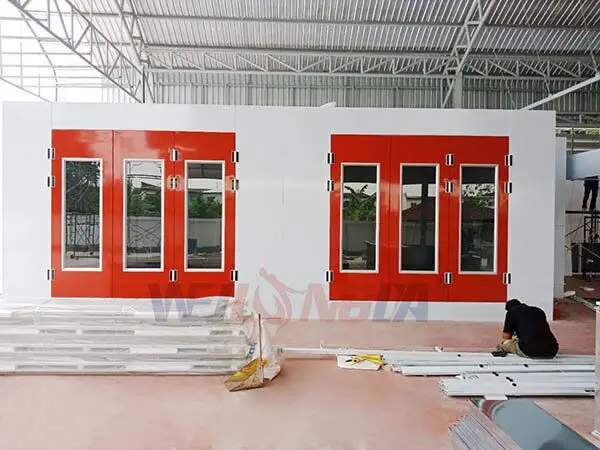

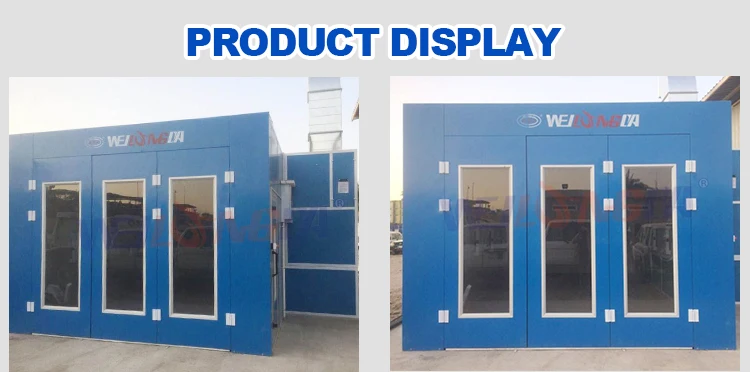

OEM garage car spray oven painting booth(CE)

External Size:(mm)

7000x5430x3250

Front Door:(mm)

Aluminum Frame

 3000(w)x2600(h)

 Internal Size:(mm)

6900x3900x2600

Total Power:(kw)

12

Cabin System

 Wallboard

Fire-retardant composite molding Sandwich style EPS (epispastics

 polystyrene) 50mm thickness, EPS foam Density is 14kg/m³ ;The

Colorful steel skin boards have been HDG(hot dip galvanizing ),

service life can reach 20 years without rusting. It keeps high

insulation performance with a low weight.Four colors for your choice,

including blue,red,orange and white. High quality galvanized

steel roof panel.

Basement

Galvanized steel sheet and square steel pipe construction. 3 row

 of checked plate and 2 row of grids,anti-rust and strong. The

 bearing capacity of driving grids and plates up to 1000 kg;

Basement frame is assembly formed by corrosion-resistant

 steel square tube, the overall performance is good, anti-heavy

 and strong, not deformed.

Door

3 pieces of front doors with aluminum frame, Size:3000(w)*2600(h).

 1 piece of emergency door.

Air Circulation System

Intake Fan

2x4kw intake fan. BELIMO 20N electric damper. Siemens

 technology production,large air volume and low noise.

Exhaust Fan

1x5.5kw exhaust fan. Multi-layer fiberglass filter. Siemens technology

 production, large air volume and low noise.

Air Pipe

Made of Galvanized steel sheet consisted of 4 pieces of straight

 pipe 750*750*1000, and 1piece of elbow.

 Filtering

Dual filtering structure. The primary filter can capture granules larger

than 10μm.Ceiling filter capture granules bigger than 5μm. The air

cleanliness in the working environment can reaches 98%.

Heating System

Burner

Imported Italy Riello G10 diesel burner,100000Kcal/h.

The heating time 7-9min (20-60°C) Max. temperature at 80°C.

 Fuel consumption is 4-5kg/ vehicle.

Heat Exchanger

Made of stainless steel. The heat exchange rate reaches 85%.

Air make up cabinet

The surface plate is galvanized plate, rust force strong, beautiful;

The frame is made of high-quality hot-dip galvanized sheet repressionr,

anti-rust and strong, more durable than ordinary surface treatment,

 more beautiful, nodes with no damage spot, rigidity.

Oil tank support

Tank carefully made of high quality steel, the powder coating treatment,

beautiful and durable.

Fume pipe

Fume pipe made of  galvanized pipe, diameter of 190mm, 4 pieces

of 1000mm  long straight pipe, two 90 ° elbows.

Lighting System

Light tube

Ceiling light has 24 pieces of 36w lamps. the grade of lighting box’s

dustproof and waterproof reach IP54 grade.

Light box

Medallions of welded galvanized plate, by the spray treatment,

 stiffness, repeated disassembly easy deformation, surface brightness,

 color uniformity, heat is not easy to change color.

Filtering System

Primary filter

Grade G2 plate type fiber glass filter ; Dual filtering structure.

The primary filters can capture granules larger than 10μm.

Celing filter

EU5 grade high efficient filter ;Ceiling filter capture granules

 bigger than 5μm. The air cleanliness in the working environment

 can reach 98%.

Floor filter

 Multilayer glass Fiber. The air cleanliness in the working

 environment can reach 98%.

Ceiling filter support

made of tube steel frame, thickness of 1.2mm, epoxy powder

 coating, rust and strong, rigid, beautiful and durable, can be

 repeated disassembly, not easy to damage, easy to replace

 filter cotton.

Pollution Control System

Multi-layer fiberglass filter

Control system

Control panel

Standard Y/Δ step-down start control system

Function

Painting, constant  temperature  painting , drying, lighting,

 painting time and  drying time setting ;emergency stop switch,

failure indication, over-temperature alarm indication
