Product Overview

Description

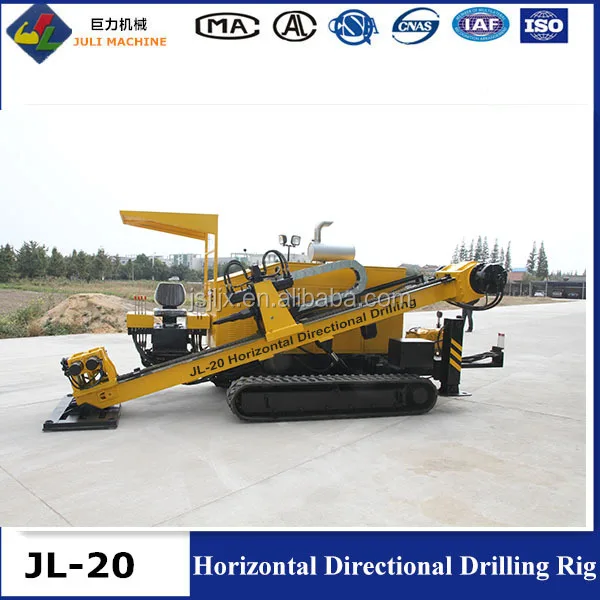

The JL-20 is a full hydraulic Horizontal Directional Drilling Rig with rubber crawler belts.

It has simple design and advanced structure and is integrated with power station and main power, which lead to the liable and table movement.Double holder makes the rod loading and unloading efficient.  The mast can be adjusted within the range of 10 ° -21 ° opening angle.The whole machine is very stable with low center of gravity; Its attractive appearance reflects the human-oriented design conception.







Features & Benefits





1)Lowest diesel fuel consumption.

2)Main components all adopt famous products from home and abroad.

3)Powerful diesel  engine, low noise, suitable for construction in downtown.

4)The power head is equipped with two engine;stable torque.

5)Push/pull system is driven by double engine;fast and snow level,can move fast.

6)Easy to control;Ball Valve can lead to fast/snow level;more safe to tow and can walk at a high speed.

7Mud Pump is driven by hydraulic pressure; speed-changing flexibly according to different Geological conditions and construction technology.

8)Use 3m φ60mm long drill,main body moderately take the efficiency and construction requirements in narrow place into account.

9)Hydraulic pressure leg can adjust machine more stable and convenient.





Parameter



Main Machine
Power of Engine	110kw(2300r/min)
Max. Push /Pull capacity	200/200KN
Rated Torque	6000N.m
Hollow Spindle RPM	0-70,0-140r/min
Feeding Stroke	3300mm
Diameter of Guide Hole	φ80mm
Drilling Angle	0-21°
Pressure of hydraulic system	20Mpa
Walking speed	1.6/3.2 km/h
Structural Style	integrated with rubber crawler and mud pump
Dimension (L×W×H)	5.9×2.1×2.4m
Weight	6500Kg
Mud Pump
Type	BW160/10
Max. Discharge	160L/min
Peak Pressure	8Mpa
Mud Tank	15 m³
Drilling tools and auxiliary system
Specification of Rod	φ60×3000mm
Guide Bit	φ80mm
Reamer	φ179φ259φ313φ365φ417
Distributor	25t
Tracker	Optional Part





* All kinds of drill pipe, drill tool, component, orientation instrument are also provided.
