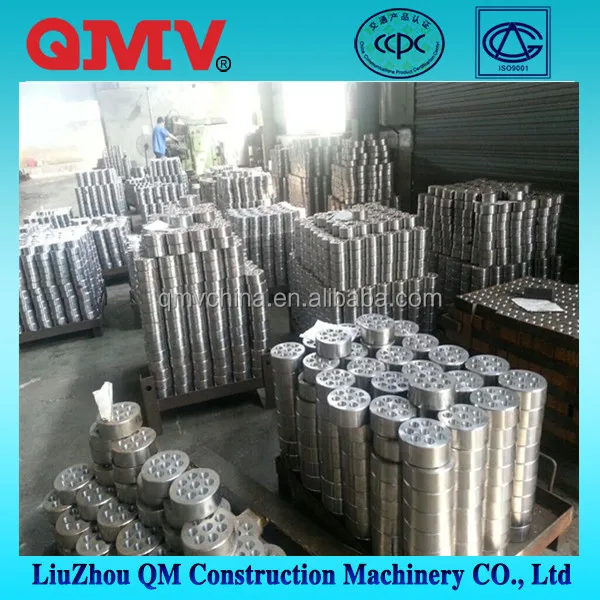

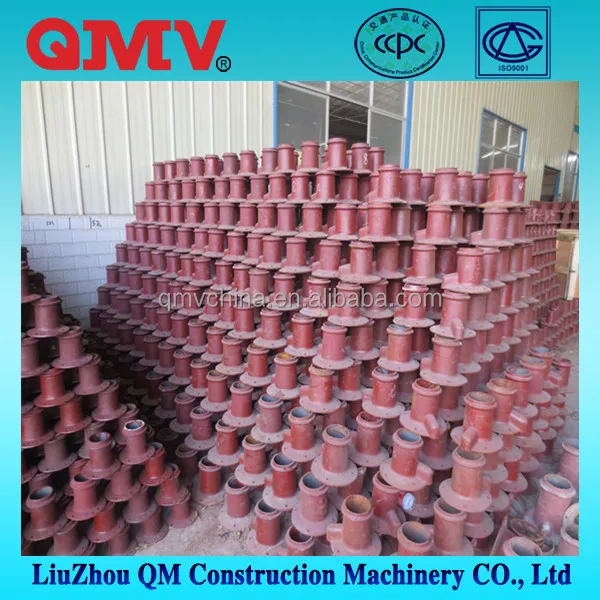

Post tension anchor block for bridge construction

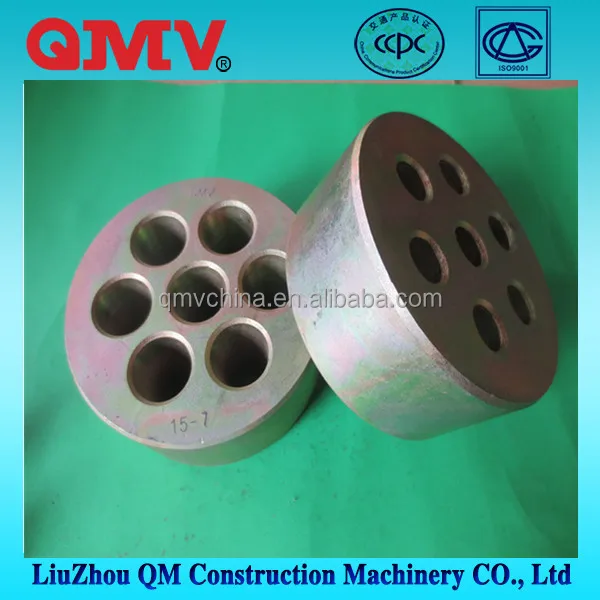

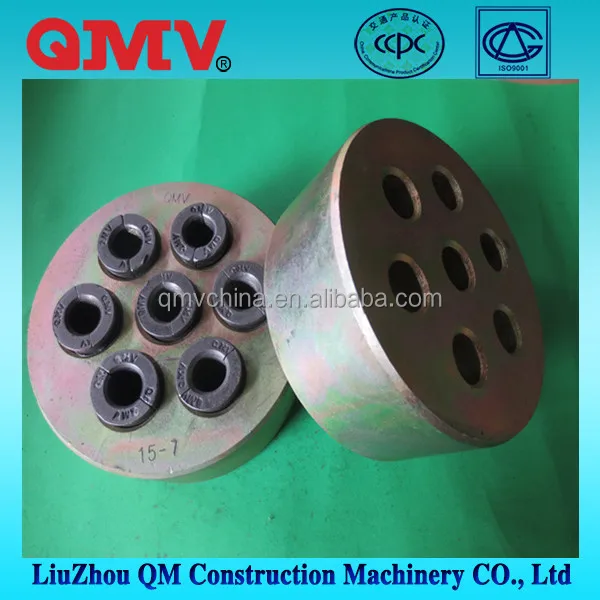

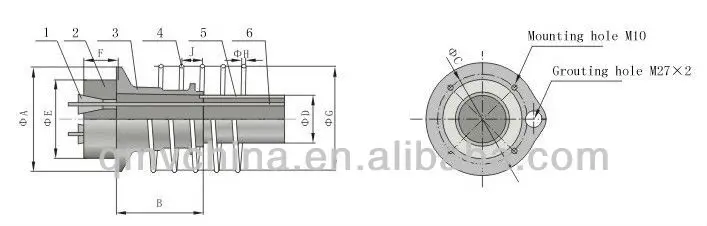

1. working gripper       2.working anchorage head       3. bearing plate

 4. spiral reinforcement       5. duct      6. stranded wire

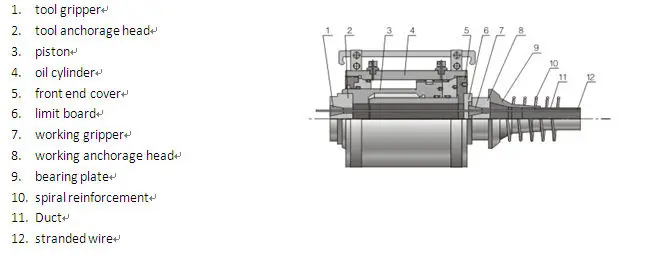

. The installation diagram of stressing anchorage and jack

Technical index

The design and the manufacturing standard are according with the national standard<Anchorage, grip and coupler for prestressing tendons> and relevant industry standard. The index of the performance can meet:

1.Performance of anchor static loading:

Anchoring efficiency of the assembly part of anchor steel strand ηa≥0.95;

Limit strain of the assembly part of anchor strand steel εapu≥2%.

2.Performance of circle loading:

The component of the steel strand is about 100MPa/min speed. It is loading to 80% of the standard strength of steel strand, and then unload to 40%, load to 80% again, it repeats 50 cycles, the anchor and the steel strand are without damaging.

3.Performance of anchor:

Bearing 2 million circles loading, stress amplitude is 80 MPa , the limited stress is 65% of the standard strength of steel strand, the breaking area is not more than 5% original area after test.

4.Anchor inward≤5mm,anchor friction≤6%.
