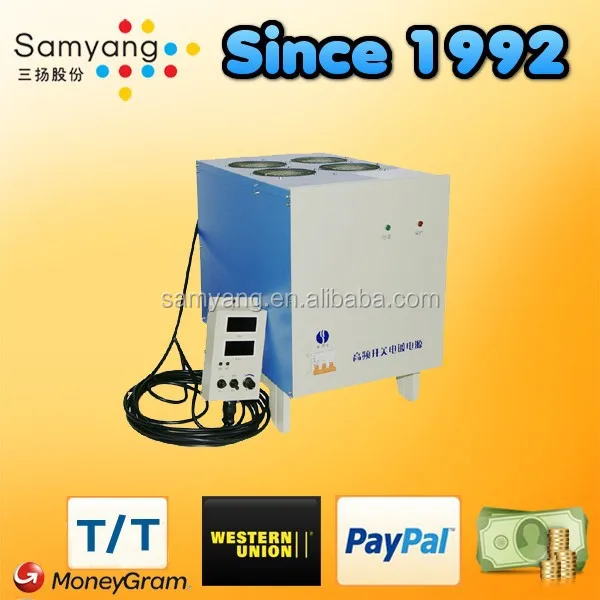

Electroplating DC rectifier for PCB line

Input voltage

380VAC   350VAC-450VAC (three phase)  50Hz

Output Voltage

6V/12V/15V/24V

Output Current

1500A/2000A

Output current stability

≤2%

Output voltage stability

≤1%

Efficiency

≥85%

Power factor

≥0.9

Start-up postponing time

≤10s

Inverting frequency

18kHz ± 2kHz

8kHz ± 2kHz

Cooling mode

air cooling

Remote control

Voltage and current display, start/stop,indicator light of protect

and power , adjustment of output value, CC/CV,timer.

Remote control box cable

10meters (optional)

Display

Digital meters or touch screen , Ampere hour meter ,

timer alarm ,etc

Signal interface

PLC 0~10V , RS485

Modulation mode

PWM control

Complete protection functions

over current,over voltage,over heat ,short circuit,phase lack ,input

 undercurrent protection,over temperature,diode defect.

Product features:

1. Small size, light weight, high efficiency, high control precision.

2. High –frequency pulse current output, Suitable for plating

small sized no-ferrous metal and alloy work pieces, it has high enetration

ability, strong adhesive force, and can effectively enhance the

brightness of the plated surface.

3. Output voltage and current can be adjusted, limiting

voltage and current can be adjusted,greatly enhance

application flexibility of the product for users.

4. With complete protection functions, over current, over heat

protection functions. High power factor, less pollution to the

electric network, no interference

Scope of application

It is suitable for

acidic copper, alkaline copper, multi-layer

nickel, Chrome ,zinc , gold ,silver , indium,rhodium,

electrolysis degreasing ,and single or double-clad plated printing process.
