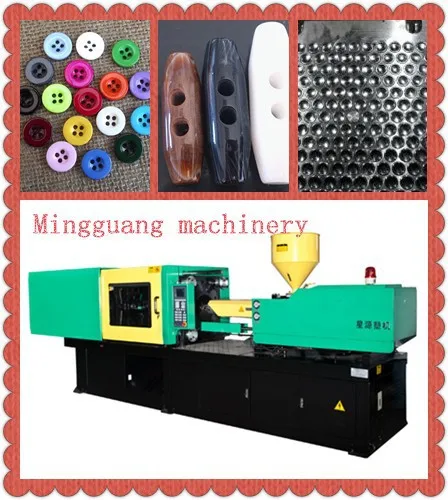

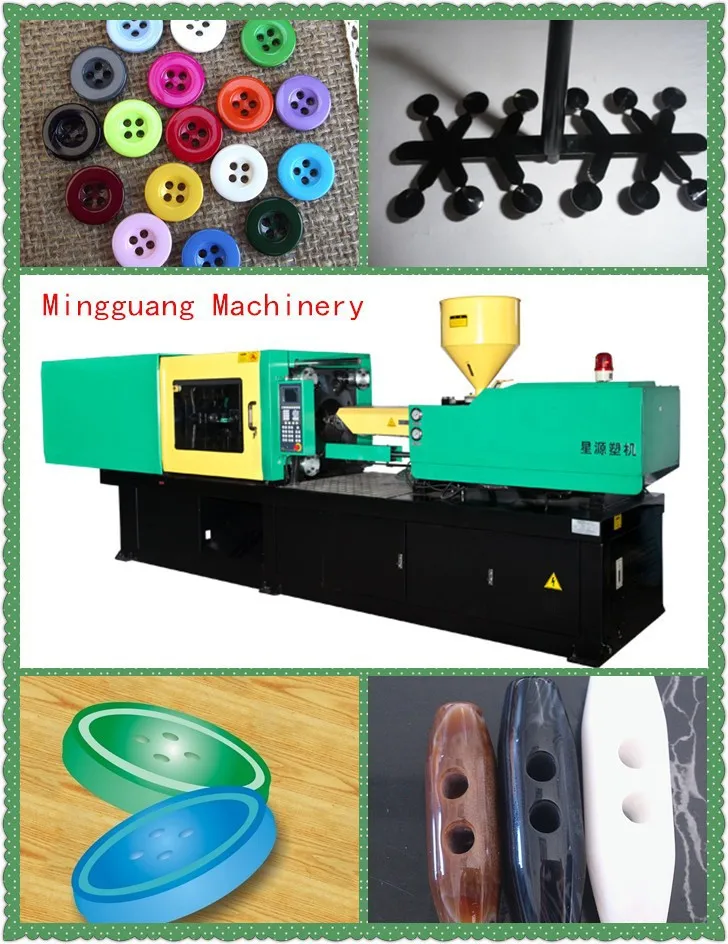

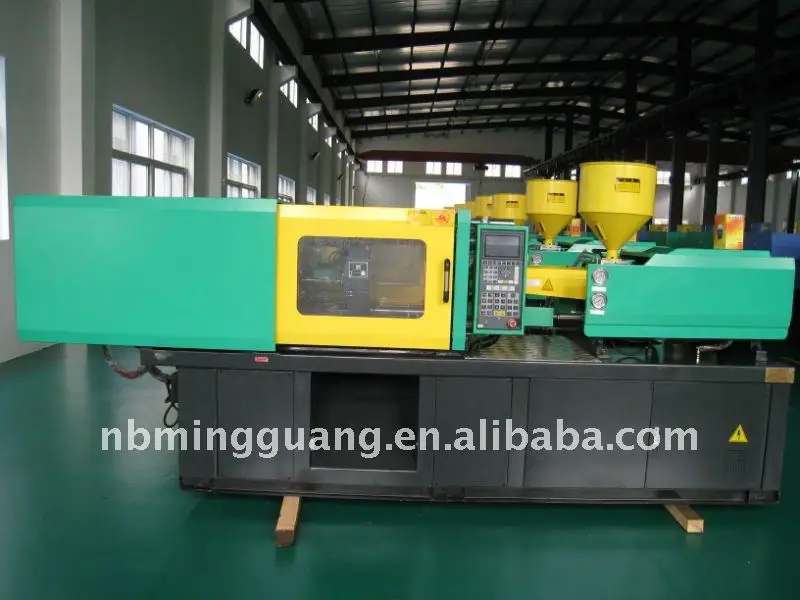

XY500 garment button making injection machine

Specification Table

XY500

A

B

Injection Unit

Screw Diameter              (mm)

28

32

Screw L/D Ratio              (L/D)

21.5

20

Shot Size(Theoretical)       (cm³)

63

82

Injection Weight              ( g)

57

73

Injection Rate                (g/s)

55

66

Plasticizing Capacity          (g/s)

6.9

8.4

Injection Pressure            (Mpa)

168

129

Screw Speed                (rpm)

175

Clamping Unit

Clamping Force (KN)

500

Toggle Stroke               ( mm)

                   245

Space Between Tie-Bars       (mm)

280*260

Max.Mould Height           (mm)

280

Min. Mould Height           (mm)

100

Ejector Stroke               (mm)

55

Ejector Tonnage             (KN)

18

Other

Max.Pump Pressure          (Mpa)

16

Pump Motor Power           (KW)

5.5

Heating Power              (KW)

3.1

Machine Dimensions(LxWxH)  (m)

2.9*1.1*1.5

Machine Weight(Approximate )  (t )

1.5
