UHZ 99C Side mounted Float oil tank level gauge/manufacturer

Product Overview

Description

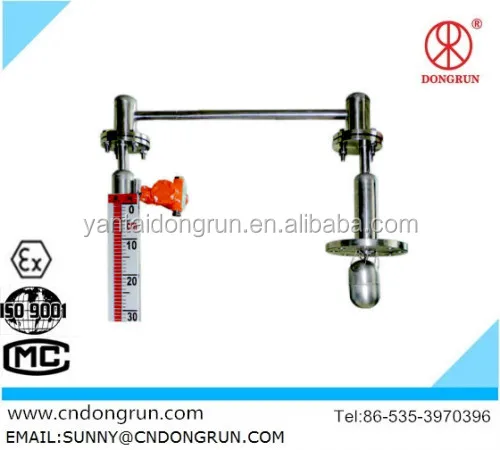

UHZ-99C Side-mounted Float Turn Column Liquid Level Gauge

Product description

UHZ-99CFloat Turn Column Liquid Level Gauge

is a simple liquid level measuring instrument, suitable for measuring the corrosive, acidic, alkaline and high viscosity  liquid level,especially in   Petroleum and chemical industry which always storage corrosive medium by  Flat, cone cover, vault container,the material medium is Heavy oil, tar, crude oil, resin of high viscosity material and it can also used in enterprises and Civil towers (box) who need cheap level measurement to solve the difficulties of artificial liquid measurement. Especially suitable for large storage tank. You can use it not only on the scene display type direct reading meter, but also can form a liquid level transmitter and sensor combination, standard remote signal output DC4 ~ 20mA, with our factory homemade liquid level transmitter, liquid level control switch, a liquid level alarm switch, you can facilitate the realization of remote level indicating,recording, detection, control and alarm, so that you can visually display the liquid level in the scene, and can realize the modernization of information management; selection of magnetic turn display board,night observation, can be configured without power fluorescent display, clear and bright in the night.

Features

1.Convenient and practical, operate simply

2. Affordable and safe use

3.positive display,  synchronized with the tank liquid level, reading visual image in conformity with the visual habit;

4. measuring range large and easy to see,with  fluorescent turned column can easy to observe at night;

5. no leak point, corrosion resistant, safe and reliable;

6. Structure simple, install convenient, low price, low cost of repair,;

7.adding the output device DC 4~20mA device to realize the signal remote, display, alarm, control.

8. multi-function product , you can use it in any field



Basic principle

The basic principle of work: (as the following chart) float buoyancy effect remains on the liquid surface, accordance to the principle of force balance, connect the counterweight and float through the wire rope, the balance of their roles with the liquid level synchronization in the opposite direction changes, weight through another slide wheel drives a pointer or a head, direct or magnetic columns indicate the liquid level height.

Technical Parameter



Measurement range	0 ~ 2-20m chosen arbitrarily
Accuracy	±10mm,
The Diameter of The Turn Column	9mm
Operating Pressure	0~1.6MPa
Medium Temperature	-20~200℃
Medium Density	≥0.5g/cm3
Wetted Materials	Carbon steel, stainless steel, ABS,PP, etc.



The level gauge is used to measure the large tank, high tank liquid level measuring and indicating in oil refining, chemical,  petroleum liquefied gas, food and water supply

Refining: crude oil, gasoline, kerosene, diesel oil, heavy oil, oil, organic, inorganic, liquid liquid asphalt,sulfur, liquefied gas;

Petrochemical: benzene, toluene, methanol, ethanol, two a stupid;

Food: beer, liquor, wine, whisky, soy sauce, syrup, fruit sauce, food oil;

Chemical industry: paint, caustic alkali, hydrochloric acid, sulfuric acid, nitric acid, hydrofluoric acid;

Water treatment: industrial water, sewage, waste water, sea water.

Accessories

0	No switch
A	Memory type reed switch	Switch type
B	Memory type magnetic drive micro switch		Liquid level switch
C	Non-memory reed switch
n	Switch Number
R05	With reed pipe type level transmitter resolution of  ±5mm
R10	With reed pipe type level transmitter resolution of ±10mm		Remote transmission device
R15	With reed pipe type level transmitter resolution of 15mm
P	With static pressure/differential pressure level transmitter  resolution of ±1mm
C	With magnetostrictive level transmitter resolution of  ± 0.5mm
0	Ordinary type, not explosion-proof
i	Intrinsically safe type		Explosion-proof type
d	Flame-proof type
PP	Plastic shell/PC plastic column≤60℃		Materials of the dispaly board and turn column
AP	Aluminum alloy shell/PC plastic column≤ 100℃
AB	Aluminum alloy shell /PBT Plastic column≤ 200℃;
AF	Aluminum alloy shell /fluorescent plastic column≤100℃
SP	Stainless steel shell/PC plastic column≤100℃
SB	Stainless steel/PBT plastic column≤200℃
AC	Aluminum alloy shell/ceramic column ≤400℃
SC	Stainless steel shell/ceramic column≤400℃
	Measurement range(mm)/density(g/cm3)/Pressure(MPa)/Temperature(℃)
