Functions ; 5 gallon water filling line is used for 5gallon bottle water

productdion , such as mineral water ,pure water , drinking water ,cleaned natural water for

drinking and so on , this water production line high autoamtically and very popular in the water

plant from all over the world .

Main equipment items of the barrel production line :

The whole line is composed by the following

Automatic two heads de-capping machine

Automatic rotate barrel outside brushing machine

Automatic barrel loading system

Automatic barrel washing machine

Automatic rotate filling and capping machine 2-in-1

Automatic cap washing and loading system

Sleeve label machine with shrinking tunnel

Automatic barrel palletizer machine

Conveyor system

Take note:the detail machines according to the user’s requirements .

Filling tecnical description:

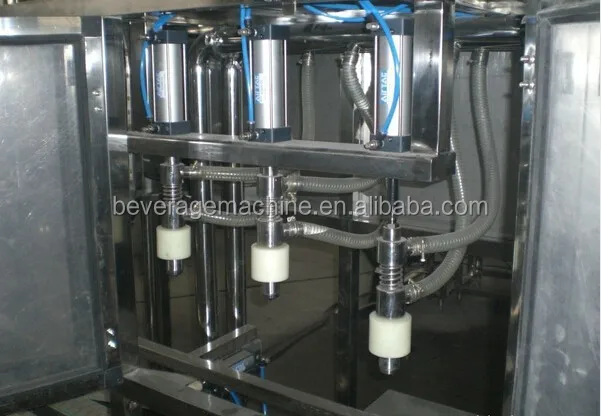

filling  technics and structure is designed and innovated by ourselves. It adopts

large fluent filling and fix quantify filling . filling valve is SUS fine casting process,

it has airproof ring to avoid attrition of the metal .it is control by cylinder , and it is

stabilization . in the filling process, barrel after washing transport  to covey barrel screw.

The covey barrel screw apart the barrel equality to star-wheel. The star-wheel lead the

barrel to filling system.  When the filling cylinder meet journey switch,  cylinder moves

down to open filling valve.  Filling valve start to fill. After filling , cylinder meet with journey

switch again and move up. Filling valve close. The barrel after filling export by star-wheel.

And transport to capping machine by chains. Filling parts has 8 filling valves to satisfy the speed of the machine . at the same time , liquid position  is nicety because of controlling by journey switch.

Main configuration for the whole water  production line :

The whole line is controlled by SS electrical carbinate with touch screen ,PLC and transducer

brand is Japan Mitsubishi .water pump adopts the most famous brand in China named

NANFANG ,Motor reducer adopts the joint venture brand .penumatic system adopts AIRTAC.

Take note :the line configuration can be addigned by the customer’s requirements .

Main parameters of the whole 5 gallon line :

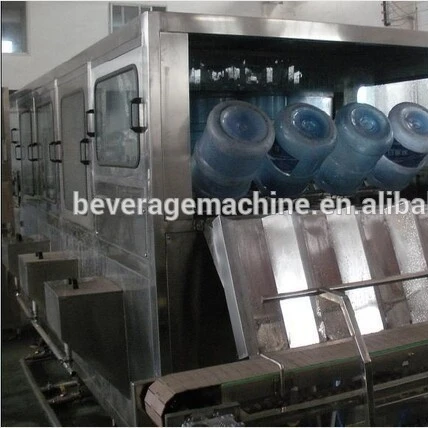

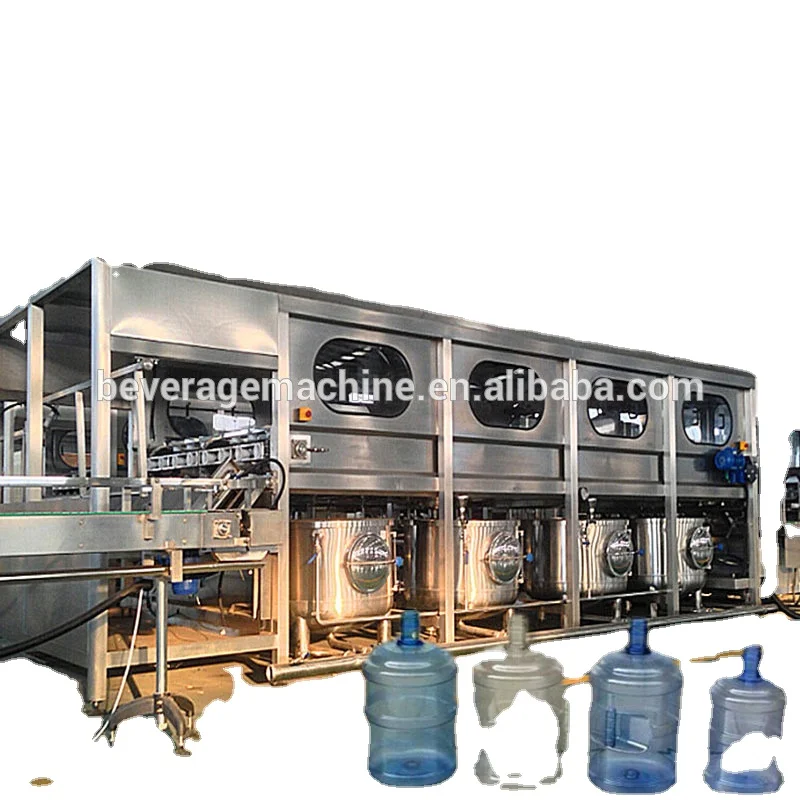

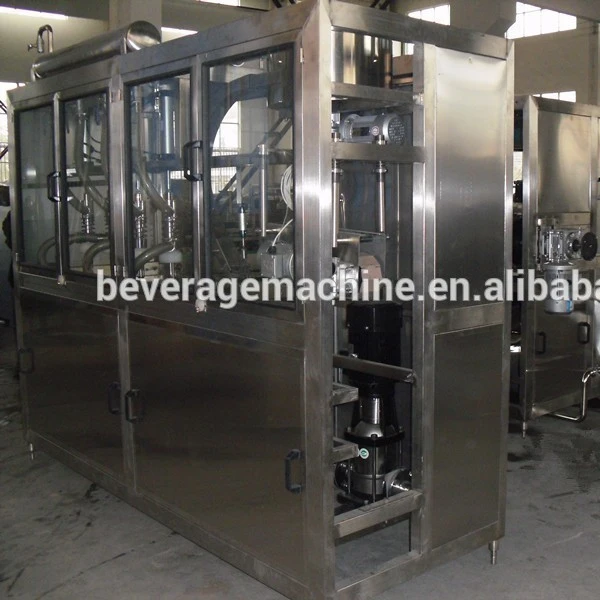

 Picture of the machine

  Payment term:

Via T/T,L/C

30-50% as desposit,50-70%as balance sent after finished produce the machines.

We strictly manufacture and manage according to IOS9001:2000 System.And we sincerely welcome customers all over the world vist our company,or browse,visit our website.Any requirement,please contact us via E-mail,we will provide beat service for customers
