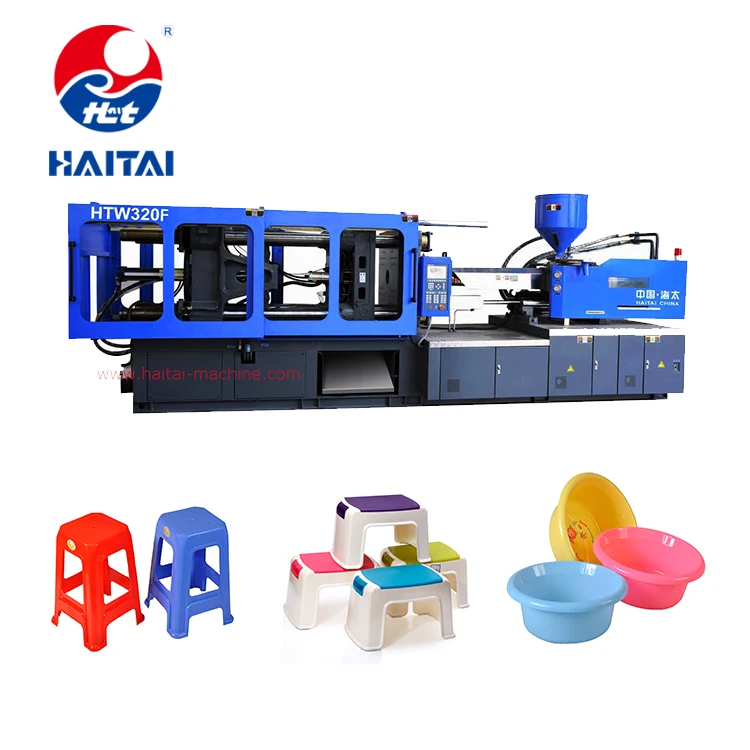

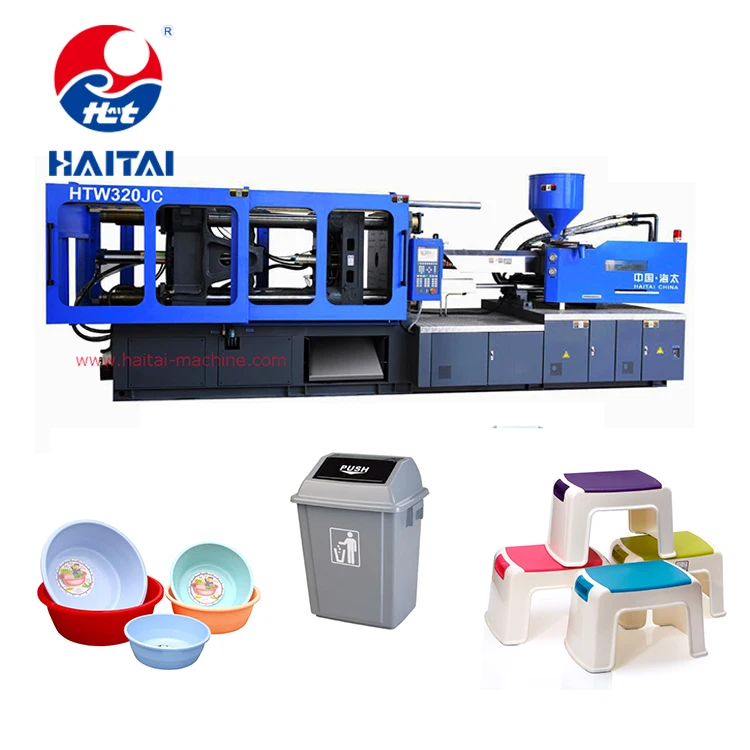

HAITAI HTW320/JC high quality automatic horizontal style Plastic Injection Molding machine

Product Overview

Description



HAITAI HTW320/JC high quality automatic horizontal style Plastic Injection Molding machine





The HTW/JC injection molding machines employ a variable pump plus closed loop feedback,

which offers stable control of shot size, the accuracy of resin quantity and the increase of the production of acceptable products.



Advantages:



(1) Energy saving

(2) High speed system response with short moulding cycles

(3) Significant working life of the hydraulic oil and hydraulic components, thereby reducing frequency of maintenance and maintenance costs

(4) The extra oil filtration requirements are met by special imported filter components



2. TECHNICAL PARAMETERS







SPECIFICATION		HTW320
		A	B	C
INJECTION UNIT
Screw diameter	mm	67	70	75
Screw L/D ratio	L/D	22.5	21.5	20
Shot volume(theoretical)	cm3	1181	1289	1480
Injiection weight(ps)	g	1076	1175	1349
Injection rate	g/s	337	368	422
Injection pressure	Mpa	186	170	148
Screw pressure	rpm	190
CLAMPING UNIT
Clamping force	kN	3200
Open stroke	mm	660
Space between tie bars(W×H)	mm	660×660
Max.Mold height	mm	720
Min.Mold height	mm	250
Ejector stroke	mm	160
Ejector force	kN	70
OTHERS
Max.Pump pressure	MPa	16
Pump motor power	kW	37
Heating power	kW	24.7
Machine dimension(L×W×H)	m	7.21×1.90×2.34
Oiltank cubage	L	500
Machine weight	t	12.5

PLATEN DIMENSIONS
MOULD SPACE DIMENSOINS





3.Production description



CONTROL SYSTEM

All-digital control system uses dedicated controller, multiple CPU processing division,
a multi-functional automatic fault detection, alarm system, certificates 99 mold of
processing procedures, with remote control interface. System is of high stability and
responsiveness. System uses color LCD, man made interface for easy operation and
with a number of peripheral interfaces.



FEATURES

- A variety of text can be switched.
- Manual, semi-automatic and fully automatic mode.
- To provide EUROMAP robot interface.
- Automatic movement monitoring with alarm and fault diagnosis.
- Function of slope setting can set the start and stop of movements, so as ensure the smooth movement









HYDRAULIC SYSTEM

Advanced hydraulic system design, through proportional control of pressure, flow achieves rapid multi-level

pressure, speed switching, the system configuration is reasonable, stable and reliable. The noise is less

than 75 dB. The medium and large machine adopts a two way cartridge inserted valve system to improve

the system of flow and speed of response, and makes the whole machine reach the best performance.







CLAMPING SYSTEM

- Security doors fitted with hydraulic, mechanical and electrical interlocking triple safety device. When the safety door is open, the machine cannot clamp.

- Low pressure mold protection device to prevent damage to platen.

- Plywood, frame, the bridge, and the template attached structure, the finite element analysis.

- Hydraulic ejector, adjustable stroke, and top speed of ejector in and out, for multiple actions.

- Flexible tie bars nut eliminates fatigue fracture; assure the working life of tie bars

- Automatic adjustment. The replacement of different mold, the parameters set by clamping force to achieve the automatic adjustment.

- High-precision electronic detection device, multi-stage control of opening stoke, speed and location, location accuracy.





INJECTION SYSTEM

2005, diversified screw optimal design municipal science and technology research projects focus on key issues is completed, and is now designed professionally and production for a whole variety of raw material.

 the diversity of the screw is for your option.

FEATURES

- There are three or four screws and barrels with optimal design, respectively, nitride, hard plating, dual-metal, which is suitable for different processes of a variety of plastics. and the choice of product.

- Two-guided guided bar supports, double-balanced rapid injection.

- The high-torque hydraulic motors offer a stable plasticizing capacity, highprecision electronic device position detection enable accurate measurement.

- Multi-injection speed and pressure and multi-level holding pressure settings, switch from the injection time, location, pressure control to ensure the quality of molding.

- Multi-level back-pressure of pre-plastic and pre-speed are computer-controlled, anti- drooling and automated auto purge.

- Expected to prevent cold-start function to ensure that the screw, Liao Tong will not be harmed. Stability of the injection unit.
