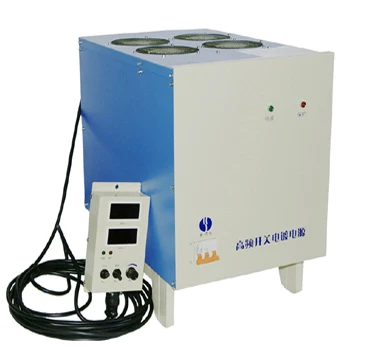

Air cooled IGBT Galvanization rectifier

Input voltage

380VAC   360VAC-450VAC (three phase)  50Hz

Output Voltage

0-6v/12V/15v/24v    adjustable

Output Current

0-1500A,2000A  adjustable

Output current stability

≤2%

Output voltage stability

≤1%

Efficiency

≥85%

Power factor

≥0.9

Start-up postponing time

≤10s

Inverting frequency

18kHz ± 2kHz

Cooling mode

air cooling

Panel control

Voltage and current display, start/stop,indicator light of protect

and power , adjustment of output value, CC/CV,timer.

Display

Digital meters or touch screen , Ampere hour meter ,timer

alarm ,etc

Signal interface

PLC 0~10V , RS485

Modulation mode

PWM control

Complete protection functions

over current,over voltage,over heat ,short circuit,

phase lack ,input undercurrent protection,

over temperature,diode defect.

Product features:

1. Small size, light weight, high efficiency, high control precision.

2. High –frequency pulse current output, Suitable for plating

small sized no-ferrous metal and alloy work pieces, it has high enetration

ability, strong adhesive force, and can effectively enhance the

brightness of the plated surface.

3. Output voltage and current can be adjusted, limiting

voltage and current can be adjusted,greatly enhance

application flexibility of the product for users.

4. With complete protection functions, over current, over heat

rotection functions. High power factor, less pollution to the

electric network, no interference

Scope of application

It is suitable for

galvanization.
