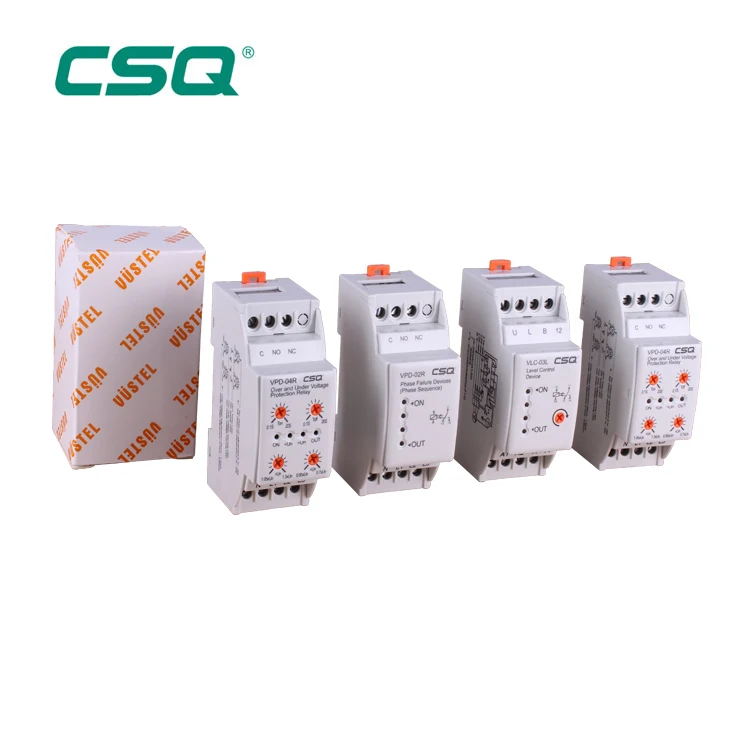

 VPD-04R  Over/ under voltage protection device

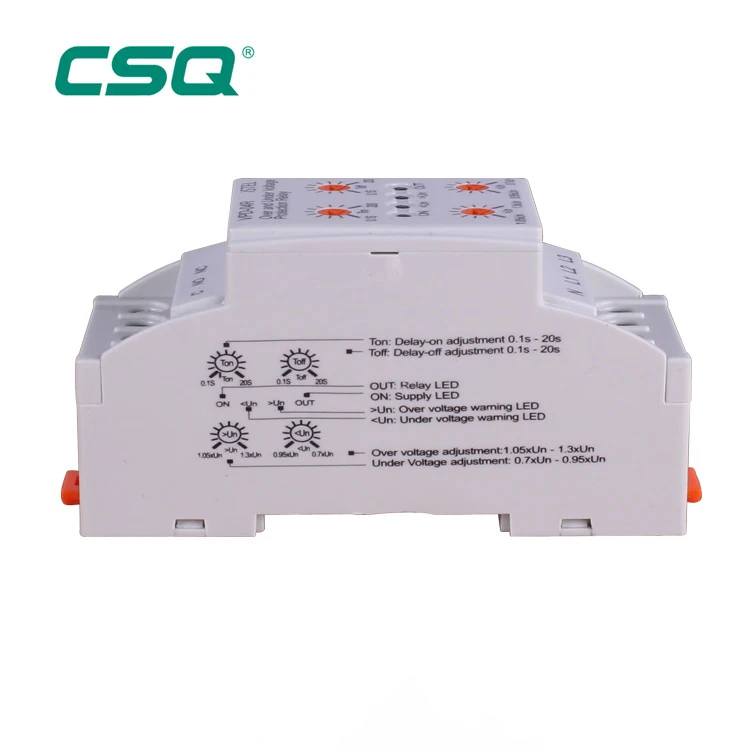

  ♥ Over and Under voltage % Adjustment

  ♥ Delay time adjustment

1. Applications: Three- phase undervoltage and Overvlotage Protection

2. Gerenal:

Microprocessor controlled. Three or single phase relay is used in systems exposed to over or under voltage, such as command, control or compensation systems and protects devices such as condensers, motors, air conditioners and compressors. It is divided into sub- categories depending on the voltage adjustment range, on or off start modes.

Un: 200V 50HZ Neutral

      4 wires Star Connection                 Single Phase

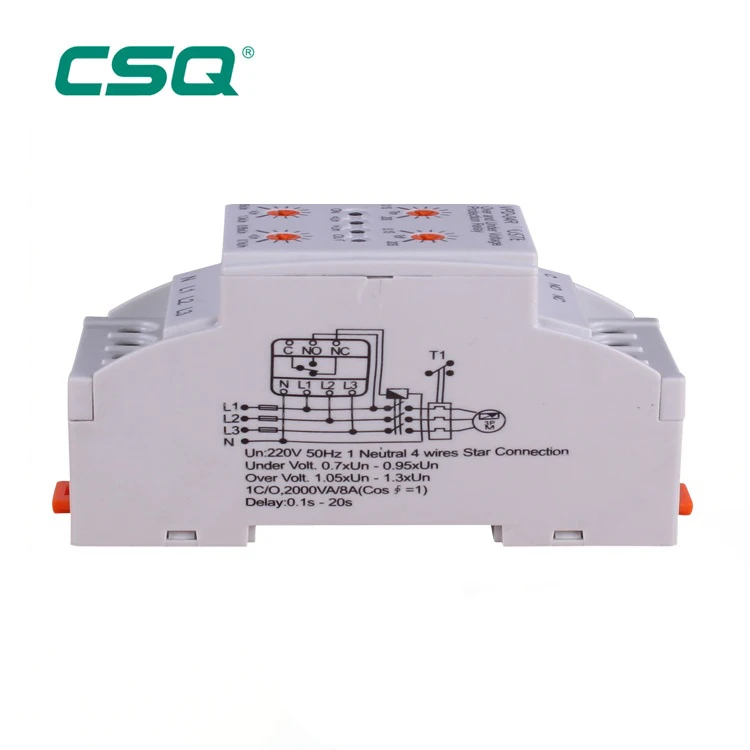

Under Volt. 0.7x Un - 0.95x Un             Connection Diagram

Over Volt. 1.05xUn - 1.3x Un

1C/O, 2000VA/8A (Cos=1)

Delay: 0.1s - 20s

3. Function Features:

-When three- phase voltage is normal, the 'Out'  LED flash seconds. After the fault recovery time,   setting by potentiometer ' Ton',  'Out' LED turns on, and relay is closed.

When any line voltage is overvoltage, overvoltage failure indicator ' › Un' LED flash seconds

Reaching the  fault delay time which setting by 'Toff ',  relay disconnect;  'Out'  LED turn off

and overvoltage failure indicator  ' › Un' LED is turn on.  If power recover to normal before the

fault delay time, then relay and 'Out'  LED are not act, still closed; When voltage value   is 1.3

times higher, without delay, relay immediately disconnect, overvoltage failure 'Un' LED turns on.

When any line voltage is undervoltage, undervoltage failure indicator ' › Un' LED flash seconds

Reaching the fault delay time which setting by 'Toff ',  relay disconnect; 'Out'  LED turn off  and

undervoltage failure indicator  ' › Un' LED is turn on. If power recover to normal before  the fault

delay time, then relay and 'Out' LED are not act, still closed; When undervoltage value  is 0.7 times

lower, without delay, relay immediately disconnect, undervoltage failure 'Un' LED turns on.

When the voltage recover from the fault status to normal, the 'Out' LED flash seconds, fault    recover time which  is setting by 'Ton'  has reached, then the relay close and output,  'Out' LED

turns on; If the overvoltage and undervoltage happen before the reaching of fault  recovery time,

 'Out' LED are not act, still disconnected;  over voltage and under voltage  indicator light on.

4. Technical Data:
