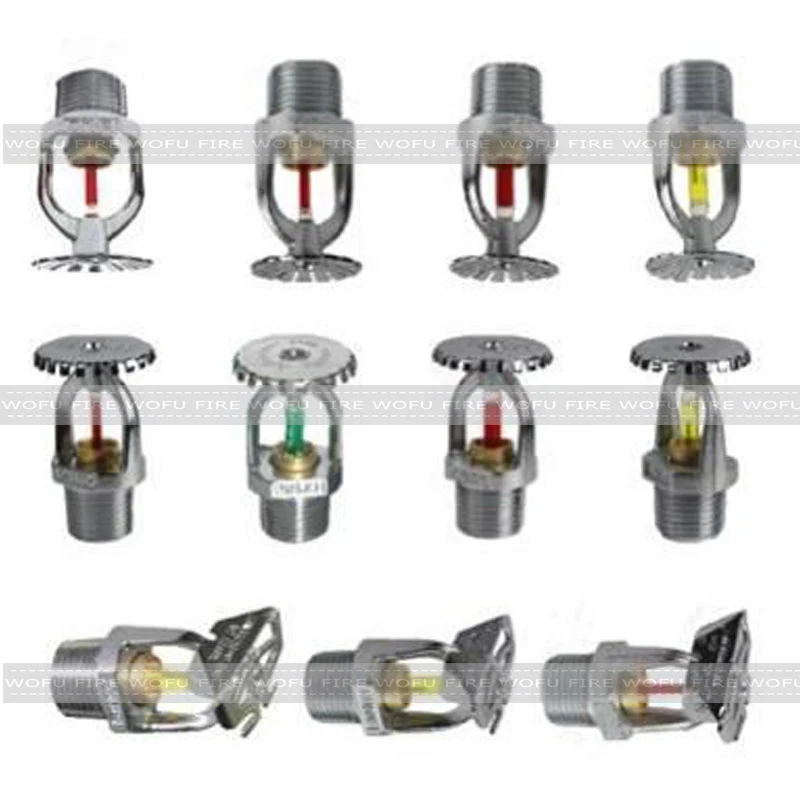

68 degree fire sprinkler,ESFR water sprinkler

Product Overview

Description

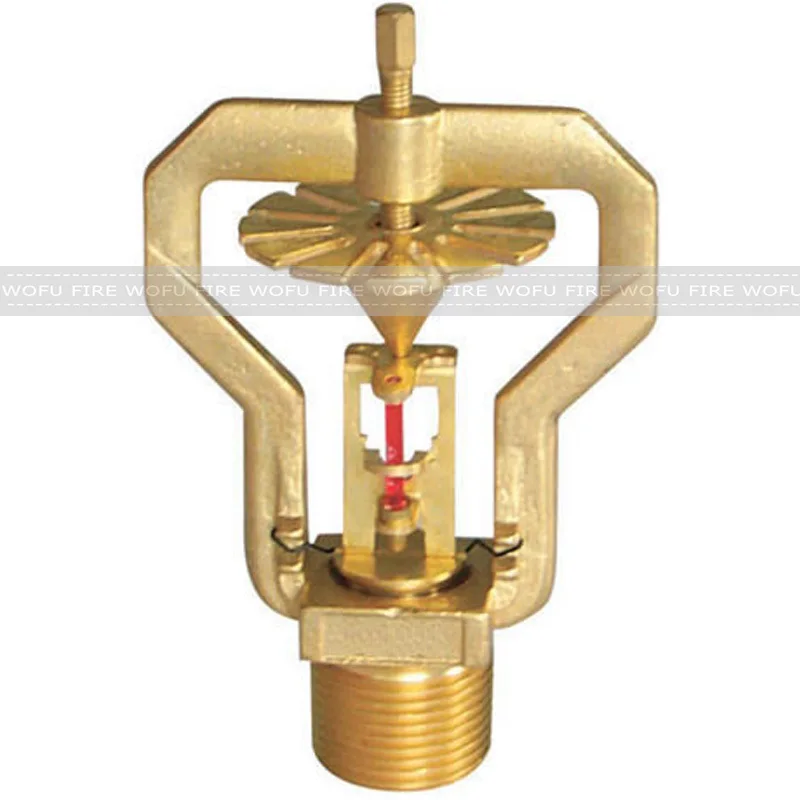

Early Suppression Fast Response Sprinkler



1.ESFR Sprinkler Introduction:



Early suppression fast response sprinkler specially designed for dealing with high risk of fire, this product is

specially design and testing, compared with normal sprinkler, it features short response time, large flow, the

droplet diameter is large, extinguishing efficiency is high, dealing with fire in the method of early suppression

and cooling, so more suitable for protecting the elevated goods, in the height of 12m building to protect the

tiered goods in 10.7m high. And in most cases, no need to use other normal sprinkler in the shelf.

This sprinkler adopts the world’s latest Φ2.5mm high strength  and quick response bulb from JOB company

in Germany, the response time index RTI≤28(ms)1/2, so the bearing strength is high and the bulb response

time is fast. The sprinkler splash plate and frame constitute a wide field, thus ensuring to put out the fire on

the top of the shelf, the sprinkler center has a powerful water column to pass through the shelf and put out

the fire at the bottom of the shelf.



2.ESFR Sprinkler Technical Features:



name	model	thread	flow coefficient	rated pressure	test pressure (full inspection)	bulb diameter	Bulb RTI
early suppression fast response	ESFR	R3/4	200	1.2MPa	3.45MPa	Φ2.5	28(ms)1/2





3.The designed reference data:

 1) the max. install height: 12m

 2) the max. install spacing: 3.7m

 3) the max. protection area: 9.3m2

 4) the min. protection area: 7.4m2

 5) the thermal bulb working temperature: 68°C and 93°C

 6) upright and pendent optional



4.Installation,usage and maintenance:



During installation, should pay attention not to damage the bulb to avoid affect the thermal performance. In the

process of wrench and twist, do not use spanner to wrench the supporting arm to deformation and affect the

sealing performance (note: the bulb temperature can be chosen according to the needs of users)





5.Packing pictures:use styrofoam to protect the sprinkler

 Use styrofoam box place the sprinkler,good protect.Then into brown carton.
