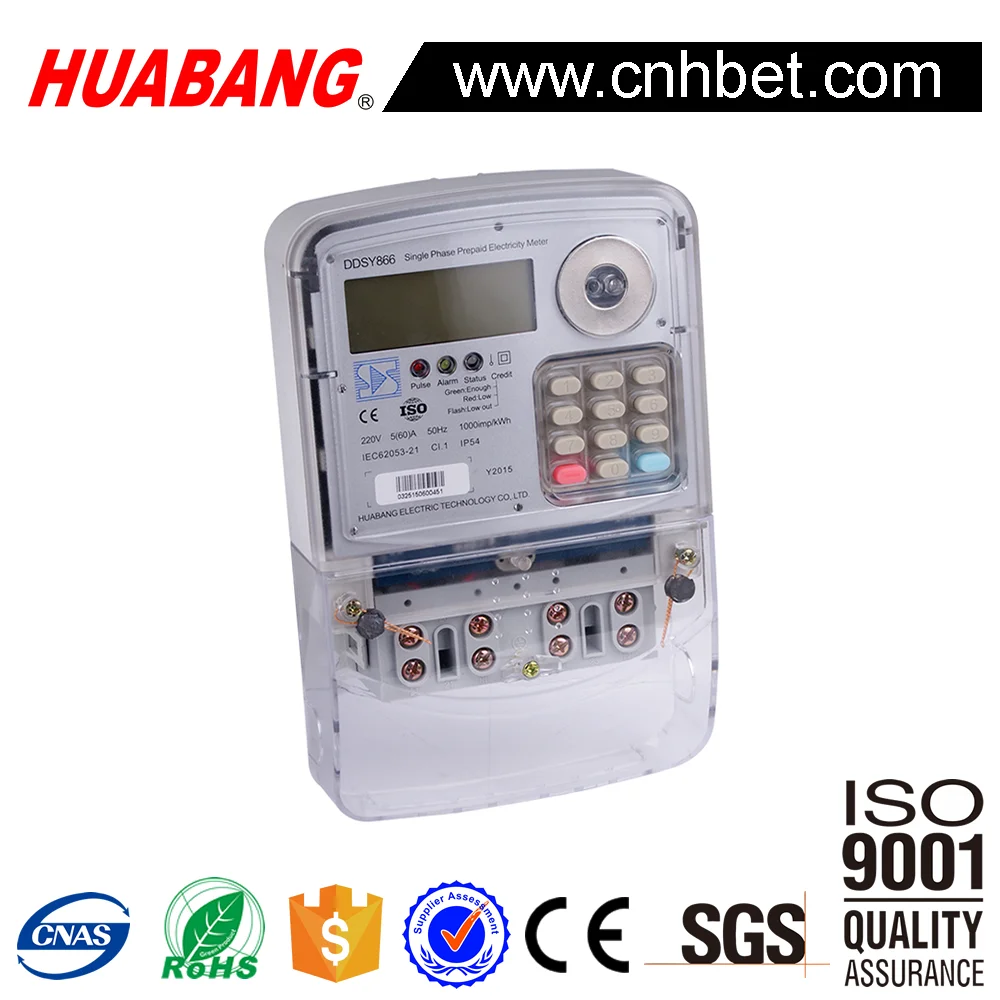

sabs approved DDSY866 single phase keypad integrated STS prepaid electric power meter

Product Overview

Description



1.Summary

Single phase kWh meter DDSY866 is a new type of prepayment meter. Customer purchases energy from the vending network to get a serial number (named as “TOKEN”), and then use the keypad of meter to enter the TOKEN. The credit data will be entered into the meter after the TOKEN being accepted. The TOKEN contains 20 digits and is encrypted. For the purchasing method reason, the meter named as “Keypad meter”.

The data transmission protocol of the meter complies with IEC62055-41, All the specifications comply with IEC62055-31. And meter designed in accordance with IEC62053-21.





2.Features and technical parameters

2.1.Features

Ø Measure active energy;

Ø Unidirectional or Bi-directional Measurement;

Ø 6+2 LCD display with backlight;

Ø20-digit transmission as a token, customer purchases energy before consumption;

Ø Low energy alarm and low energy trip to remind the customer to purchase energy;

Ø With optical communication port for reading meter data and setting parameters;

Ø Overload protect;

Ø Open terminal cover and base cover detection alarm;

Ø Meter Information supply short code Enquiry;

Ø Multi-Level alarm value enable setup;





2.2.technical parameters



Rated current	5(60)A, 5(80)A
Accuracy class	1.0
Life span	≥10 years
Power consumption	<4VA, 1.5W
Meter constant	1000imp/kWh
Dimension	206*130*46mm



Notice: Please refer to the nameplate for the real values of rated current, accuracy class and meter constant of a specific meter.



3. Description

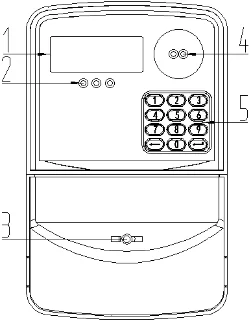

Figure 1



1- LCD display with backlight.



2- LED indicators. From left to right are: Pulse, alarm, status credit.



3- Assistance terminals, and detector of terminal cover opening.



4- Optical communication port which complies with IEC62056-21 protocol.



5- Keypad contains 12 buttons (0~9, “” and “”) to enter TOKEN and query meter data.

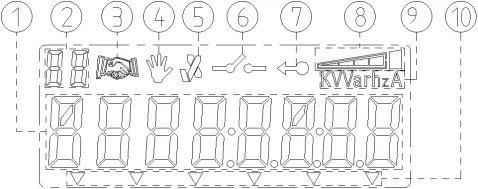

3.2 LCD display screen with back light





3.3 Pulse: kWh consume indicator

3.4 Alarm:

3.3.1 The cover was opened.

3.3.2 The load is reverse, unbalance, or overload.

3.3.3 The voltage is overvoltage, or undervoltage.

3.5 Status credit: credit indicator

3.4.1 The green LED indicates the remained credit is enough.

3.4.2 The yellow LED indicates the remaining energy is below remained energy threshold 1.

3.4.3 The red LED indicates the remain credit is below remained credit threshold 2.

3.4.4 When the red LED is flash, it means the remaining credit is below remained credit threshold 3.

3.6 Keypad contains 12 buttons to enter TOKEN and query information

3.7 Optical port complies with IEC62056-21

3.8 Open cover detector inside the terminal

3.9 Operation principle

As shown in figure 3, the current and voltage of power covered into small signal separately and input into a special measurement IC, after a series of process such as multiplication calculation etc. and then output energy pulse, whose frequency is in direct proportion to the supply power, to the microprocessor unit (MCU). The MCU calculate and process energy impulse to perform the power metering and load control functions etc. The LCD displays the total credit and remained credit etc. relay tripping off indirect shows the meter operation state.



4. Application of TOKEN



Customer purchases the credit at vending station that authorized by Power Supply Company (bank desk, super market) or purchases via telephone, internet etc. The TOKEN which contains 20 digits serial number will be offered to customer.



4.2 Entering TOKEN



Tokens are entered by the keypad on the meter. The meter sounds a “bi” every time a button pressed and displays the number on the main display area of the LCD. The number entered last displays at the most right-hand side. Per 4 digits appear “-”, When the eighth digit entered, the digit entered first will be moved out of the LCD. Press “” to remove digits, one at a time, from the end of entered numbers.



6.Dimension and installation

6.1 Meter should have been initialized and the basic parameters should have been set before installation..

6.2 Meter should have manufacturer sealing.

6.3 Meters should be installed indoors, meter base should be fixed firmly on anti-fire wall without erosion gas around. 1.8 meter height installation is recommended.

6.4 The connection should be carried out according to the diagram printed on the terminal cover and copper cable is ready for connection.
