H3c S7510E S7506E S7503E network power PSR1400 A

Product Overview

Description

HUAWEI Power module

 The item was tested by our tech, in good working condition

1  Introduction

The PSR1400-A is a built-in power module with AC input and DC output while the PSR1400-D is a built-in power module with DC input and DC output. The PSR1400-D can provide the device with both system power and PoE power, which can be controlled through separate switches.

Table 1  Features of the PSR1400-A and PSR1400-D power modules

Feature	Description
Protection functions	Support input under-voltage protection, output over-voltage protection, short-circuit protection, over-current protection, and overheat protection
Hot swap support	Support hot swap with the power switch turned off while the device is in operation
1+1 hot backup support	Support 1 + 1 hot backup and current sharing

Caution:

For a device that supports both AC and DC inputs, you can choose either of the two types of power modules as needed, but do not use both types of power modules in the same device.



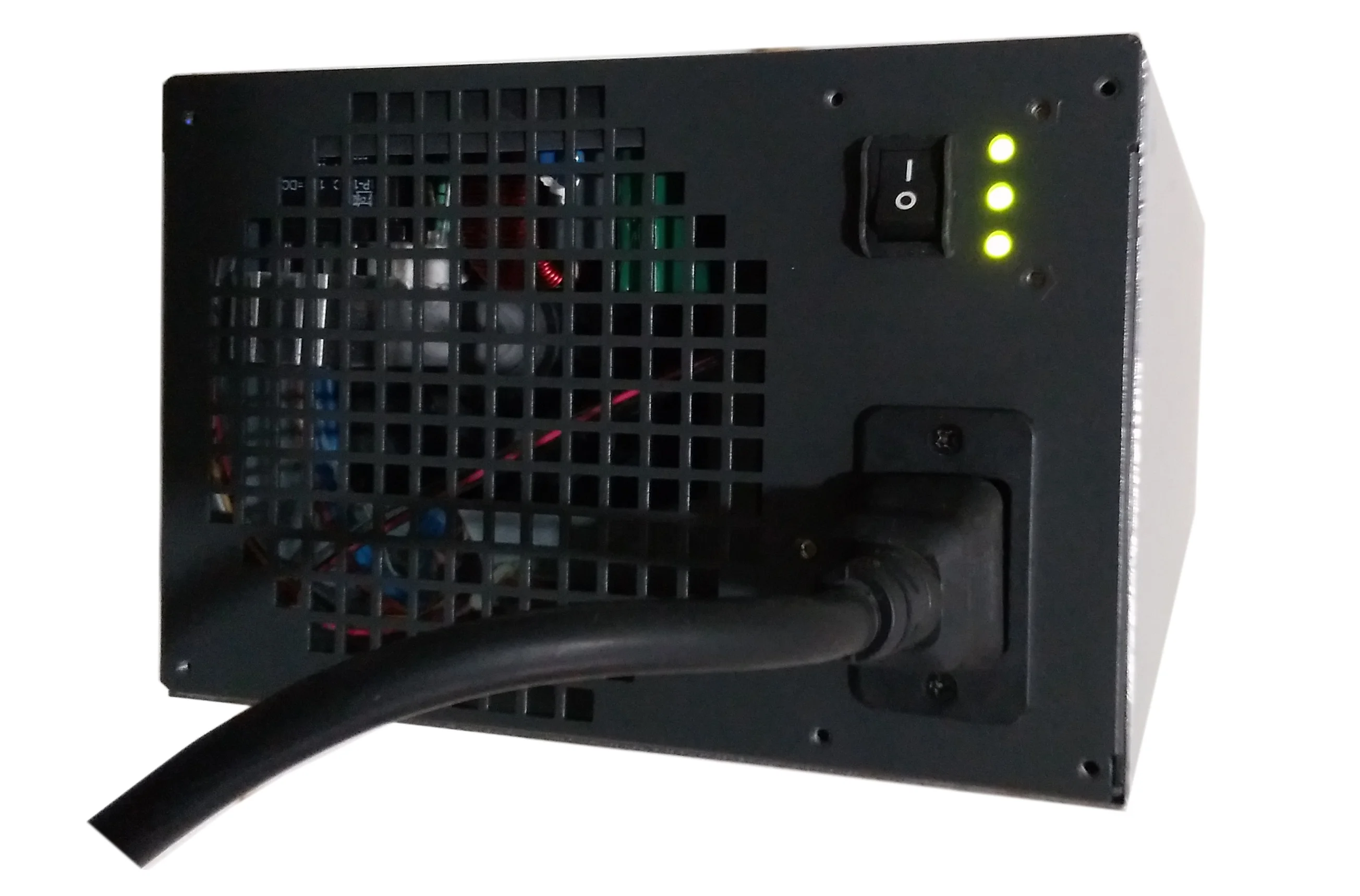

1.1  Schematic Views



(1) Captive screws	(2) Power switch
(3) Status LEDs	(4) AC socket
(5) Power cable retention clip
(6) Power module handle

Figure 1  Schematic view of the PSR1400-A



(1) Captive screws	(2) PoE monitoring port
(3) Status LEDs
(4) Negative (–) terminal of DC input
(5) Positive (+) terminal of DC input
(6) Power module handle	(7) System power switch
(8) PoE power switch

Figure 2  Schematic view of the PSR1400-D

The PSR1400-D can provide both system power and PoE power outputs. The switch marked “SYSTEM” is used to control the output of the entire power supply system, while the switch marked “PoE” is used to control the output of the PoE power supply. The RJ-45 port (RS485 compliant) on the right of the PoE power switch is the PoE monitoring port.

The PoE power output can be used both for power supply of PoE-powered devices and for auxiliary power supply of devices that do not support PoE. For details, refer to the corresponding installation manuals.

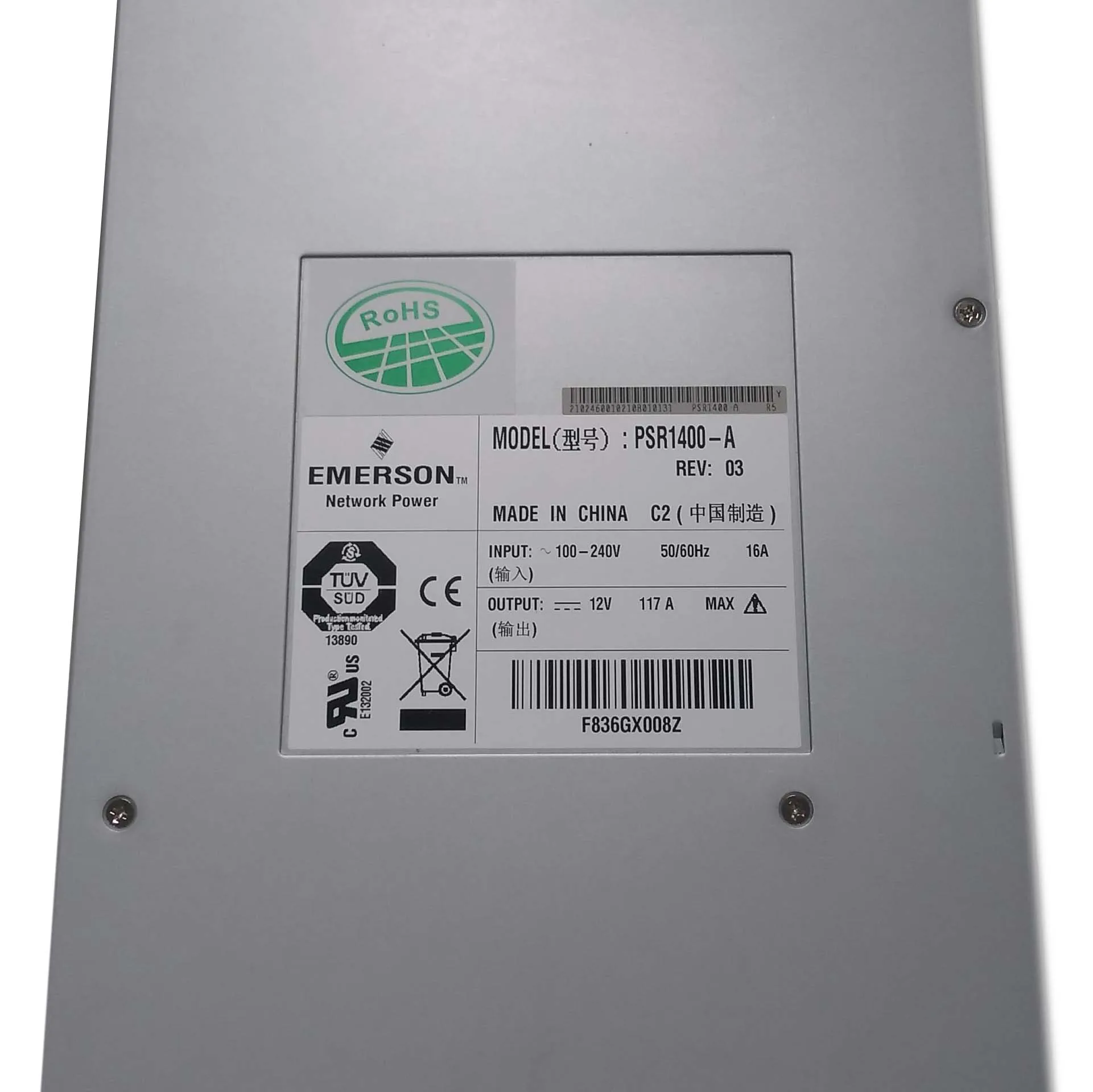

1.2  Specifications

Table 2  Technical specifications for the PSR1400-A and PSR1400-D

Item		Specifications
Rated voltage range		PSR1400-A: 100 VAC to 240 VAC; 50 Hz or 60 Hz
		PSR1400-D: –48 VDC to 60 VDC
Maximum output current		PSR1400-A:	117 A
		PSR1400-D	117 A (System power)
			140 A (PoE power)
Maximum output power		PSR1400-A	1150 W (110 VAC)
			1400 W (220 VAC)
		PSR1400-D	1400 W (System power)
			6720 W (PoE power)

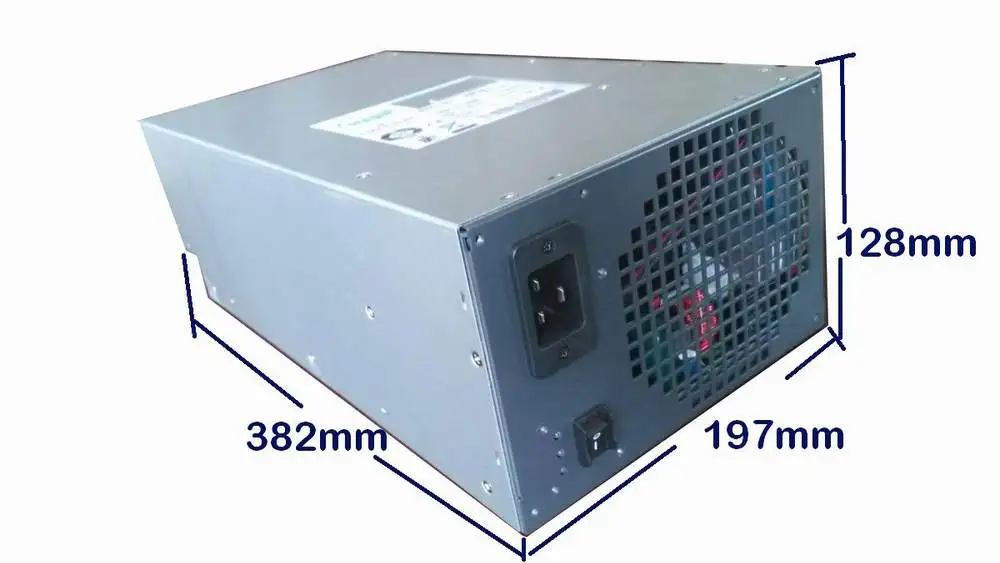

Dimensions (H × W × D)		128 × 196 × 380 mm (5.04 × 7.72 × 14.96 in.)
Environment temperature requirement	Operating temperature	0~55°C
	Storagetemperature	-40~70°C





APPLICATION:  H3c S7510E S7506E S7503E  network DATA STATION power module
