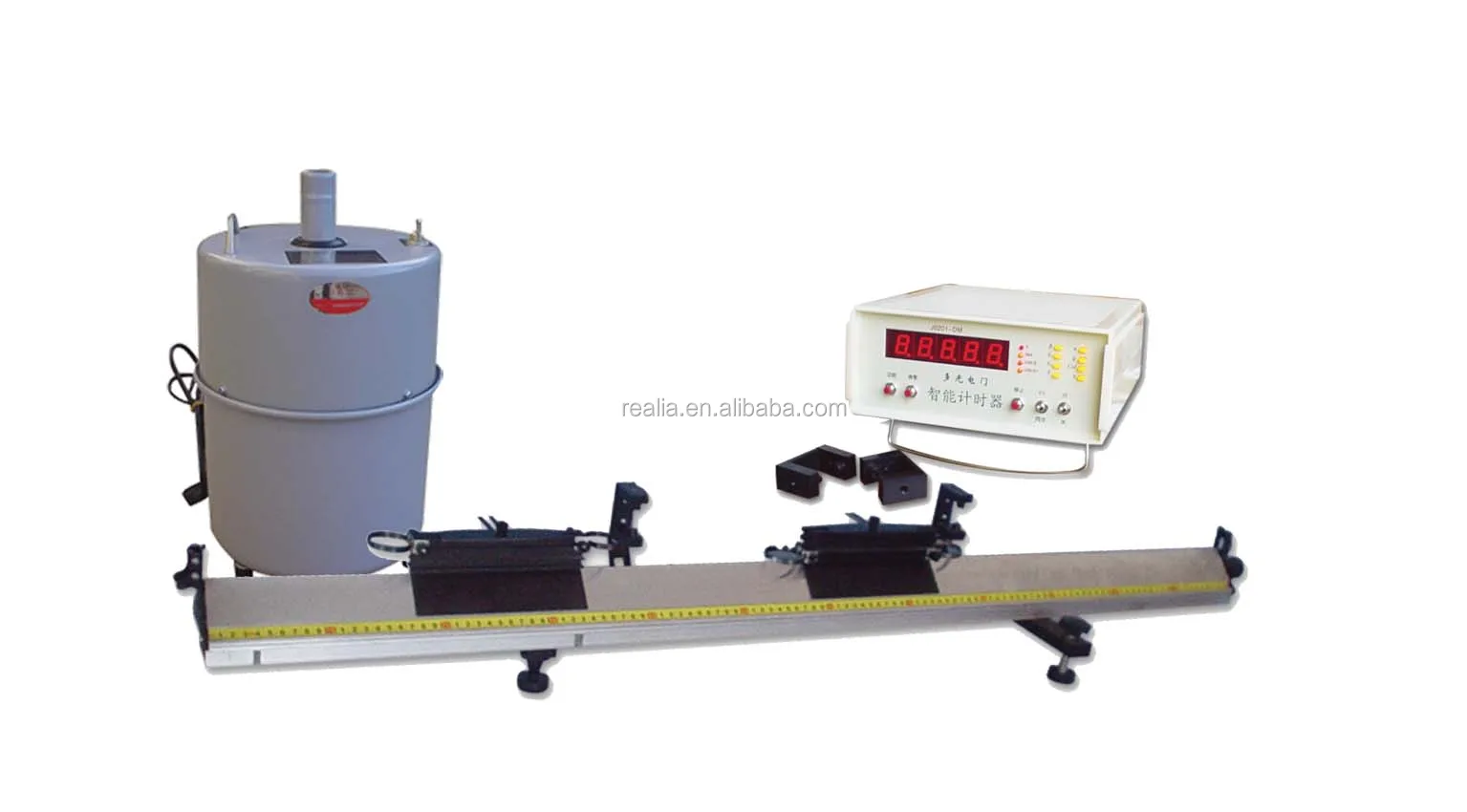

HML LE081 Physical apparatus Air track with digital timer counter and Pump

Product Overview

Description

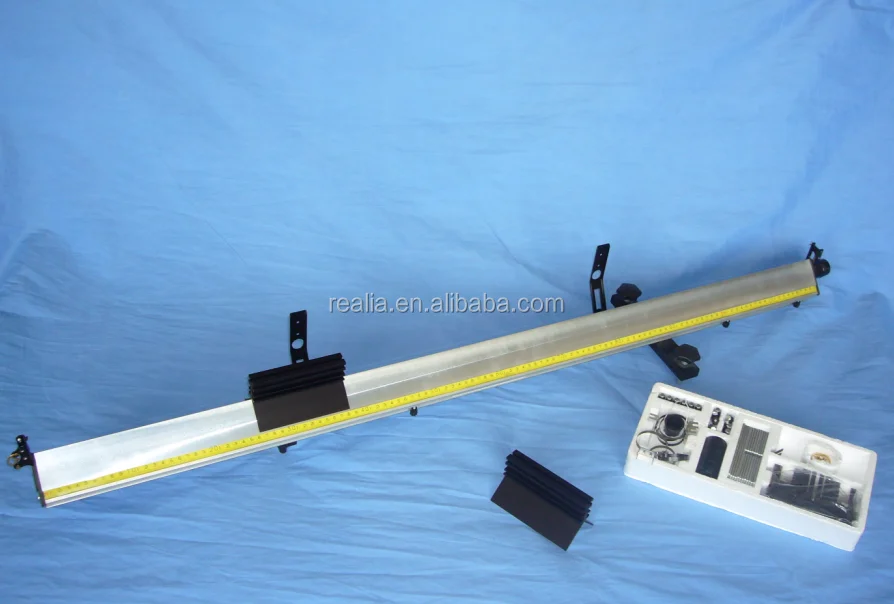

Physical apparatus Air track with digital timer counter and Pump



Specifications



No.	Items	Description
1.	Materials Used:	Higher quality aluminium alloys and steels
2.	The construction:	T type air track is adjustable (high-precision) P type air track is not adjustable (ordinary type)
3.	Working surface length:	(See Table below)
4.	The track Linearity:	Error≤0.10mm in full length The Tract Error≤0.05mm in any length of 400mm
5.	Dia. of air hole:	(See Table below)
6.	Average arithmetic deviation of surface contour:	≤3.2 µm
7.	Surface hardness:	≥HB65 with oxidation treatment
8.	External diameter of admission opening:	30mm
9.	Length of slipper:	(See Packaging List above)
10.	Slipper floating height:	≥0.10mm when working pressure intensity larger than 5.8 KPa and maximal load triples the slipper
11.	Outlook dimension:	(See Table below)
12.	Environmental temperature:	0~40C
13.	Relative humidity:	≤85%



Technical Specifications



Types of air tracks	Working surface length (m)	Dia. Of air holes (mm)	Outline Dimensions
L-QG-T-1200/5.8	1.2	0.8 for one row	1255 x 230 x 225
L-QG-T-1500/5.8	1.5	0.6 for 2 rows	1555 x 230 x 225
L-QG-T-2000/5.8	2.0	0.6 for 2 rows	2055 x 230 x 225
L-QG-T-2400/5.8	2.4	0.6 for 2 rows	2455 x 230 x 225
L-QG-P-1200/5.8	1.2	0.8 for one row	1255 x 230 x 170
L-QG-P-1500/5.8	1.5	0.8 for one row	1555 x 230 x 170
L-QG-P-2000/5.8	2.0	0.8 for one row	2055 x 230 x 170





Low Noise Air Source



Air Source of type QY- Ⅱ(J2126) is used together with the Air Track that is produced by our factory in order to make maximum efficiency.



Technical Specifications:

1. Power supply    220V 50Hz

2. Power     >200W

P  >250W

>300W

3. Working condition    0~40°C

4. Vent pressure  ≥4.5kpa

5. Run duration  180min

6. Noise≤60dB

7. Air Hose  : 1.5 Meter

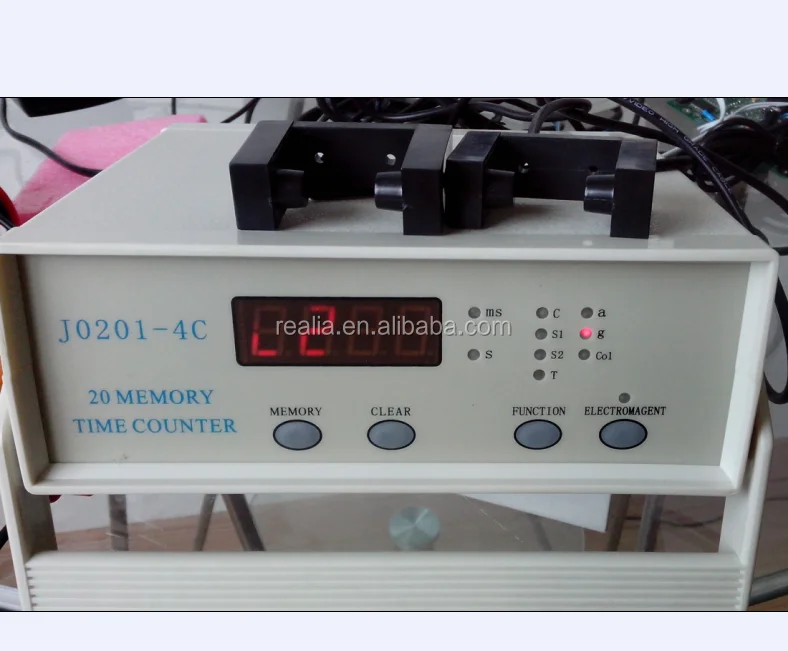

MEMORY TIME COUNTER







Main Character



The counter is the intelligent multi-purpose instrument of latest design and its core is SCM. It can be applied to count, time and measure the acceleration, gravity acceleration and cycles variables when used with free-falling instrument, flume-track and air-track together. The operations of the instrument are quite convenient.



Main Technical Data



1. Display mode : 4 digits highlight LED (0.56″)



2. Time range : 0~999.9 seconds



3. Count range : 0~9999



4. Photoelectric Jack: 2



5. Electromagnetic Jack: 1 (also Photoelectric jack P1)



6. Read back data at least 24 values



7. Fire protection system shorting the fuse 1 A.



8. The resolution of the timer is about 10 microseconds.



9. Working power: 220V 50Hz
