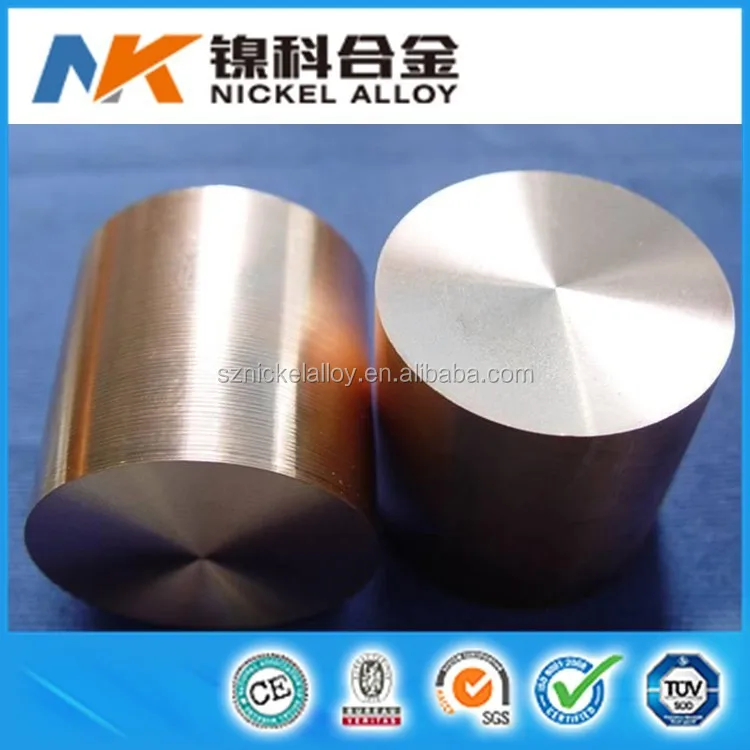

MOLDMAX XL bar

Product Overview

Description





MOLDMAX XL bar

Grade Moldmax HH,  Moldmax XL

good strength

good thermal conductivity

good polishability

high hardness



                                                                    MOLDMAX XL bar





1. MOLDMAX XL



MoldMAX XL is a high strength copper mold alloy with good thermal conductivity. MoldMAX XL contains no beryllium and is avaiable in sections as large as 12 thick. The alloy hardness is comparable with AISI P - 20 tool steel, but its thermal conductivity is two to three times higher.



MoldMAX XL is used as injection mold cores and cavities. The alloy provides excellent toughness, wear resistance and surface finish. MoldMAX XL typically machines faster than tool steels, and with appropriate machine tools, metal removal rates several times higher can be obtained.



Chemical composition (weight percent)



Alloys	Nickel	Tin	Copper
MoldMAX XL	8.5 ~ 9.5	5.5 ~ 6.5	Balance



Physical properties



Elastic  Modulus	Melting point (Solidus)	Density	Thermal  Expansion	Thermal Conductivity (100℃)	Heat Capacity (100℃)
17,000 ksi 120Gpa	~1695℉ ~925℃	0.322lb/in3 8.90g/cm3	9.0×10-6  In/in ℉ 1.6×10-6 ℃-1	40 BTU/hr.ft ℉ 70 W/m.℃	0.093 BTU/lb.℉ 0.39J/g.℃



Typical Mechanical Properties*



2% Offset    Yield  Strength	Ultimate  Tensile Strength	Fatigue  Strength 107 Cycles  (R=-1)	Elongation	Impact  Strength   (CVN)	Hardness
105 ksi  720 MPa	115 ksi  790 MPa	35 ksi 240 MPa	6%	150ft.lb 20J	30 HRC



AVAIABLE FORMS, SIZES



Rounds, square and rectangular bars, plate and forged rings.







USES AND APPLICATIONS



MoldMAX XL is commonly used for injection mold cores and cavities, as well as pinch-offs for blow molds.



SPECIFICATIONS AND STANDARDS



MoldMAX XL is certified to hardness and conductivity only.

2.  MOLDMAX

MoldMAX resists abrasive wear and galling, exhibiting excellent wear resistance when used for injection mold components and cavity inserts in direct contact with plastic parts in the injection molding process.	MoldMax improves parting line maintenance in the blow molding process. In addition, it provides longer service life when used for components and inserts in aluminum blow molds.
Applications:	Applications:
Core and cavity inserts Sliders and lifters Hot run tips Spruce bushings Core pins Ejector Sleeve	Pinch offs Parting line inserts Neck rings Full cavities Preform cores



MOLDMAX VS. OTHER PLASTIC TOOLING ALLOYS

Plastic Tooling Materials	Rockwell Hardness (HRC)	Thermal Conductivity  (BTU/ft hr °F)	Charpy  V-Notch Impact Strength	Yield  Strength  (ksi)	Tensile  Strength  (ksi)	Expansion  Coefficient (10-6/in/in/°F)
420 Stainless	50	10	5-10	200	250	6.1
H-13 Tool Steel	45-50	15	8-14	200	250	7.1
MoldMAX HH®	40	75	4	145	170	9.7
MoldMAX XL®	30	40	15	105	115	9.3
MoldMAX LH®	30	90	12	110	140	9.7
MoldMAX V®	28	92	8	105	125	9.7
P-20 Tool Steel	30	17	25	120	140	7.1
PROtherm®	20	145	40	90	105	9.8
C18000	16	120	35	65	96	9.7
Alumold® *	B88	95	30	75	80	12.9
QC-10® **		92.2		66-76		13.7
