SYRD II ship Digital Compass Repeater with NMEA0183, RS422, 4800bps

Product Overview

Description

high accuracy marine Digital Compass Repeater

Model: SYRD-II





Product Description

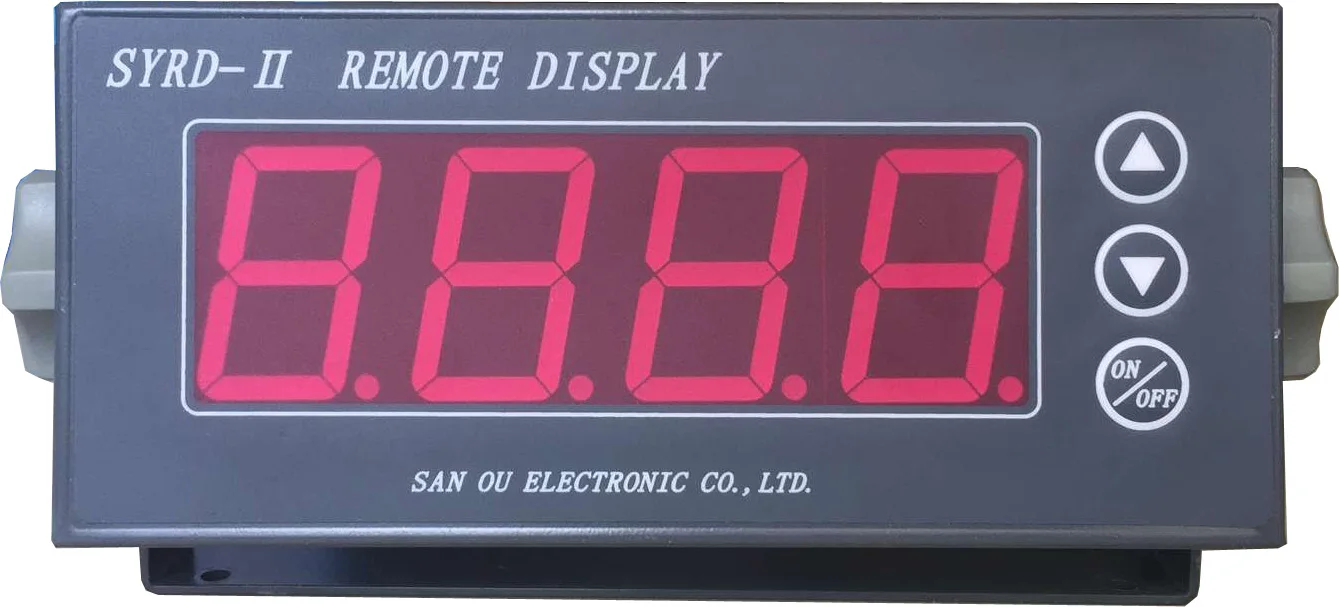

adopts microcomputer chip and nixie tube to indicator the course heading  through receiving the digital signal from the NMEA0183 communication protocol. Our heading repeater provides digitally accurate, precise readings of the course heading on an easy-to-read, bright display. This item can support the use of our 3-axis digital compass (Model:DCM300) or

other equipment which outputs NMEA0183 protocol signal.





Technical Parameter

•    Precision: 0.1°
•    Resolution: 0.1°
•    Repeatability: 0.1°
•    Input protocol: NMEA0183 ,HDT/HDG/HDM
•    Baud rate : 4800bps
•    Input voltage:  +18V ~ +40V  DC
•    Output voltage: +12V
•    Working temperature:  -20°C~ +65°C



Instructions

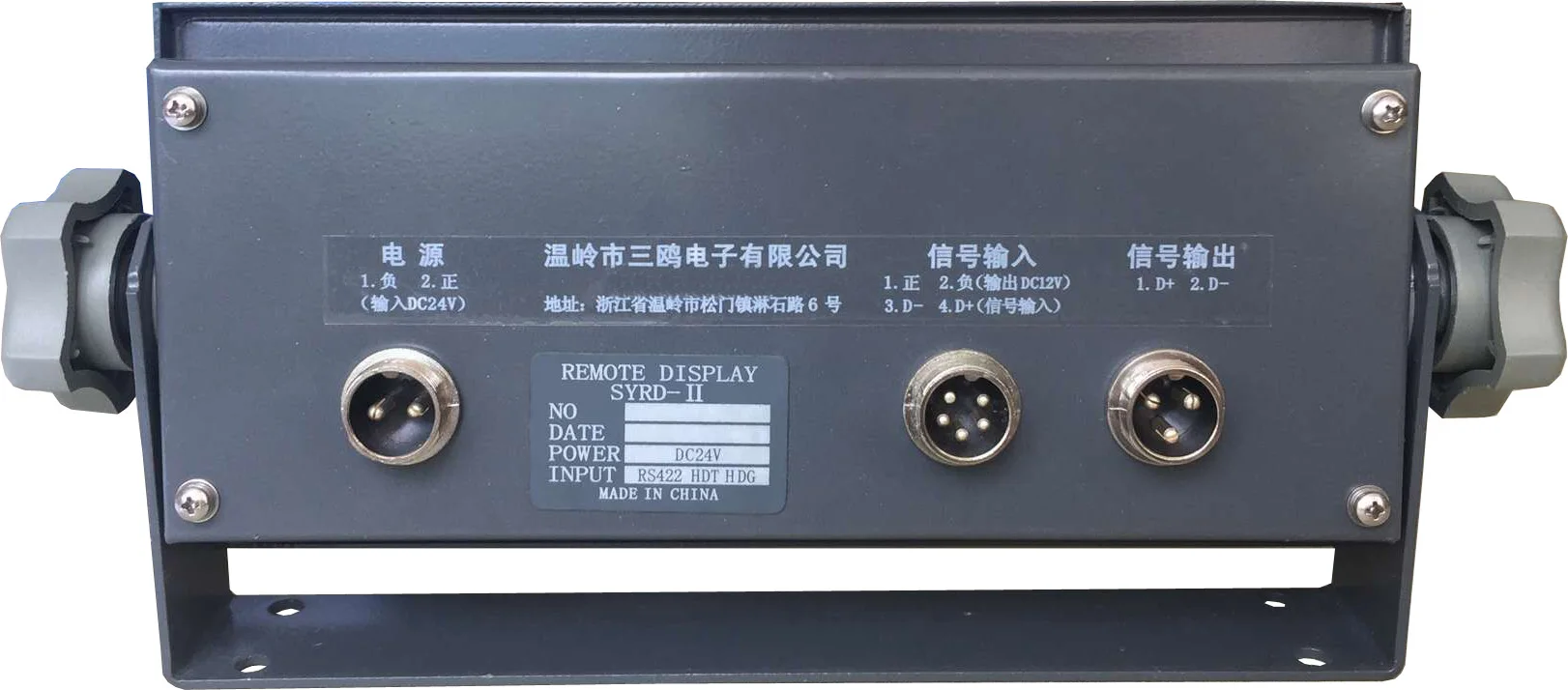

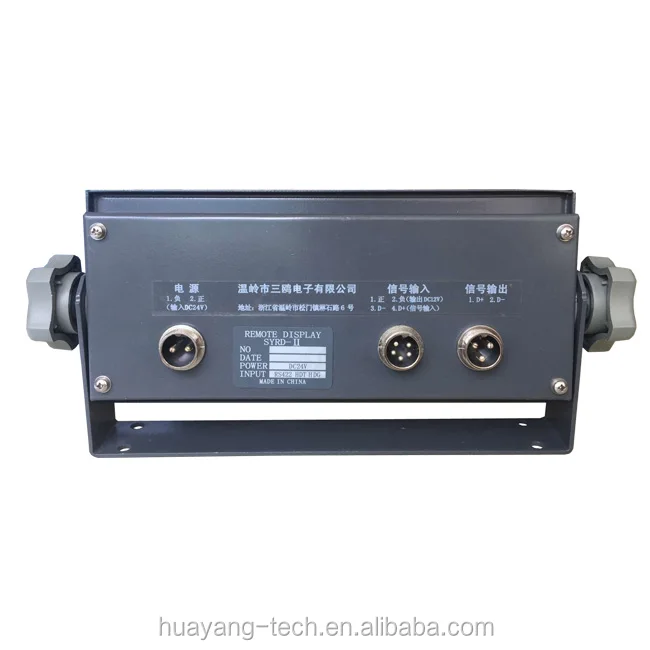

1) Connect the power cable of SYRD-II  ,then connect the D+/D-  in the RS422

    interface to the A+/B- behind the SYRD-II .



2) Power on for SYRD-II, it will show the tight course heading at once.



3) According to the environmental change ,you can adjust the brightness of nixie tube
