Машина для изготовления ювелирных изделий светодиодные трубки лампы, gsd YS1200 полу автоматическая pcb принтер для нанесения паяльной пасты на печатные платы, подходит для малого бизнеса

Product Overview

Description

machine for making  led light tube  bulb ,gsd-YS1200 semi- automatic pcb solder paste printer , suitable for small business



 Details of GSD-YS1200











PCB

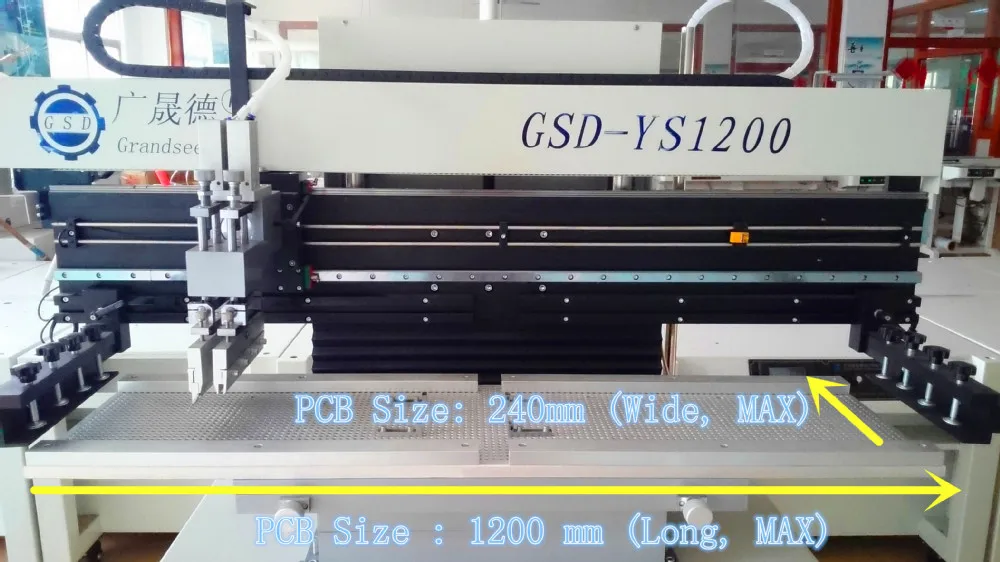

PCB Size	Max: 1200 mm (L) * 240 mm (W)
PCB Thickness	0.2~ 2.0 mm
PCB Fixing System	Reference Positioning Pins
Stencil Frame Size	370(W)*1500(L) mm  470 (W)* 1650 (L)mm





Positioning of PCB:

• Reference holes positioning
• Reference edge positioning
• Both of them








Printing
Printing Area	1300 mm(L ) * 320 mm (W)
Printing Accuracy	± 0.2 mm
Adjusting For Table	Front / Behind  ±10 mm Left / Right    ±10mm
Repeating Accuracy	± 0.2 mm

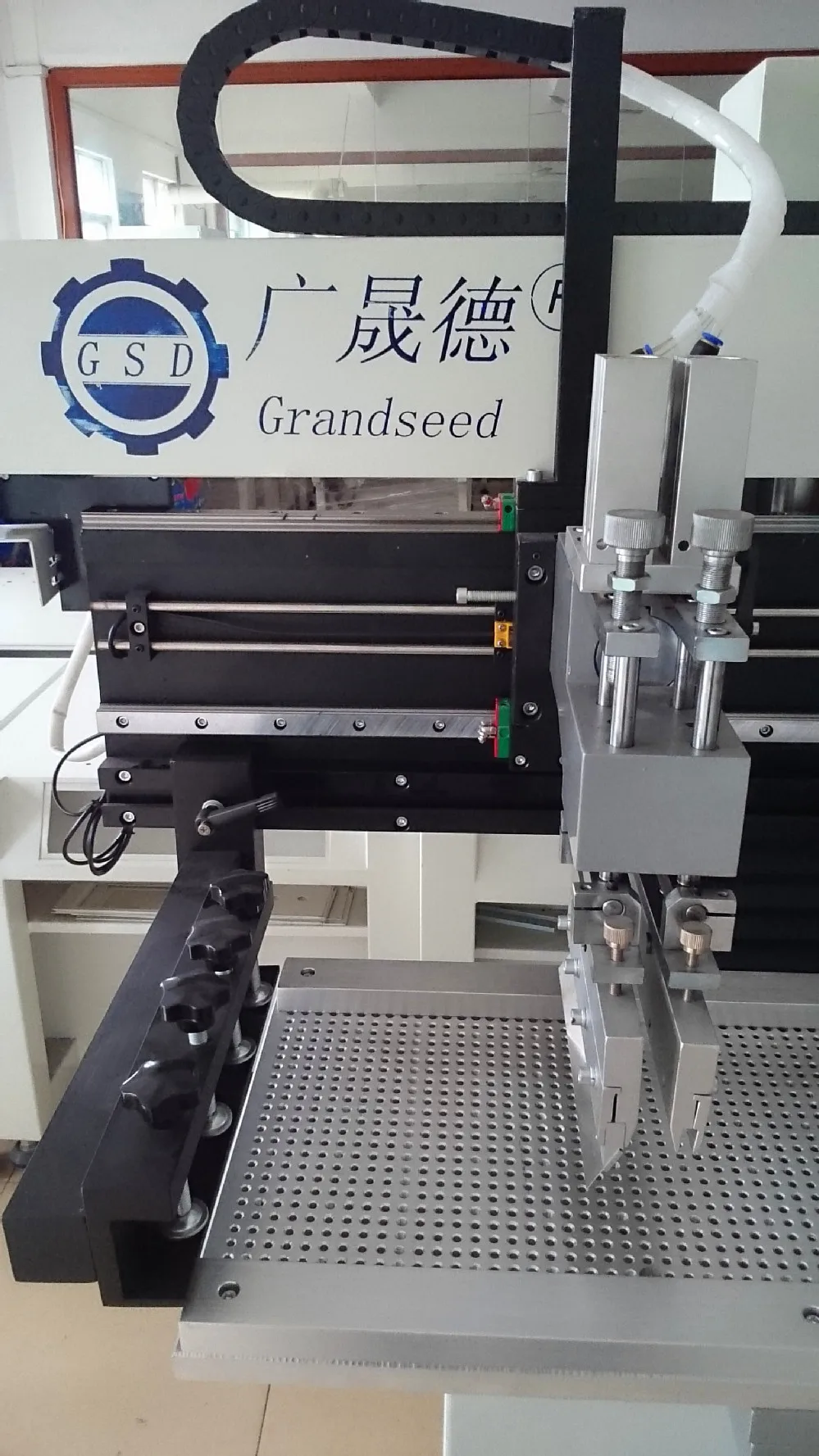

1. Scrapers

• Similar to the full automatic printing machine, the scraper can freely move up and down
• The pressure of scarper is adjustable according to different model of scraper.
• The stopping time of scraper at the position of upper left / right and lower left / right can be set independently
• The speed of the scrapers can be adjusted
• Emergency stop of the scrapers to keep the safety.

 2. Stencil

Similar to full automatic printing machine , the stencil will rise slowly within 2 seconds to demould ,then quickly rise to leave the PCB, which avoids the wire drawing occurring in the demould , and saves time and improves production efficiency.

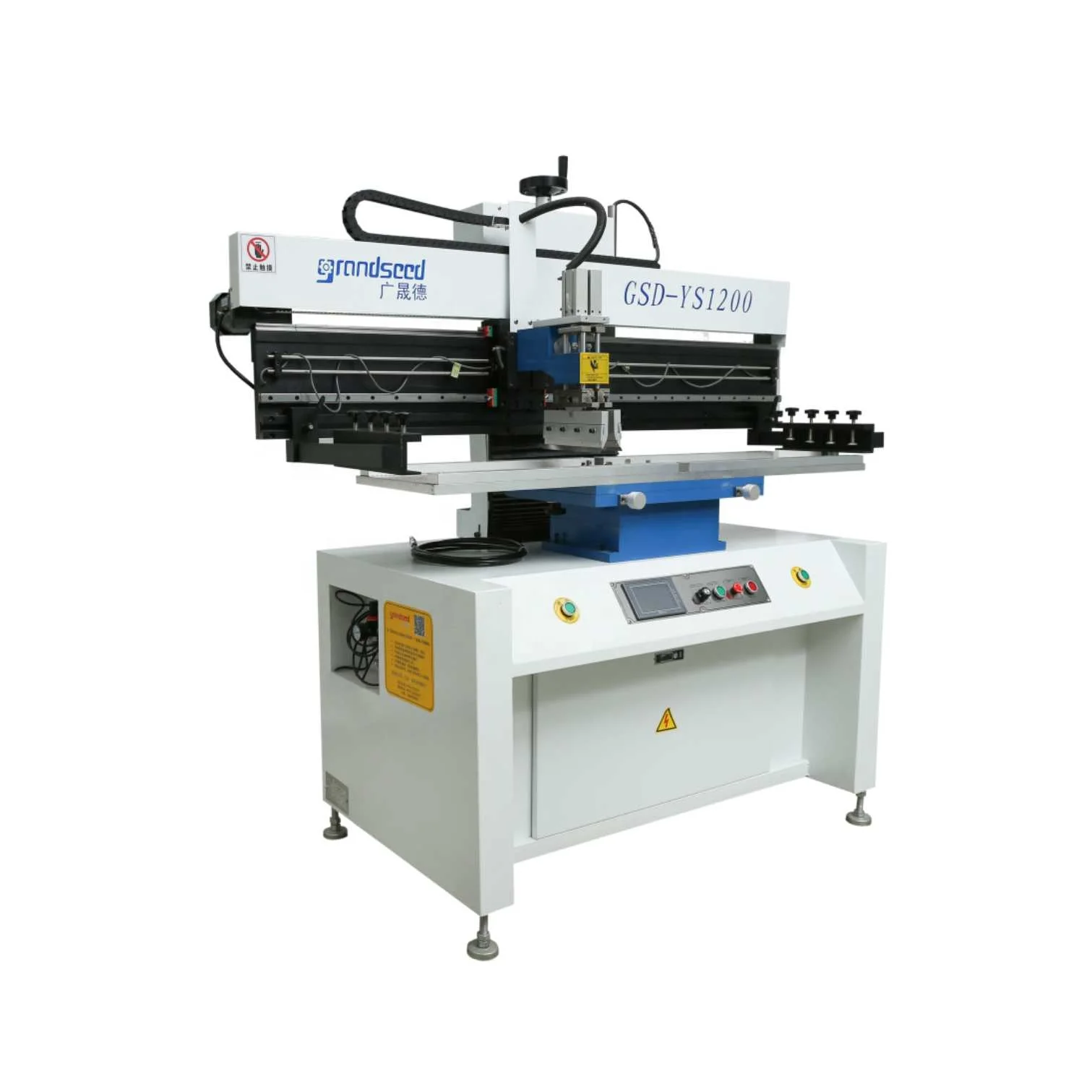

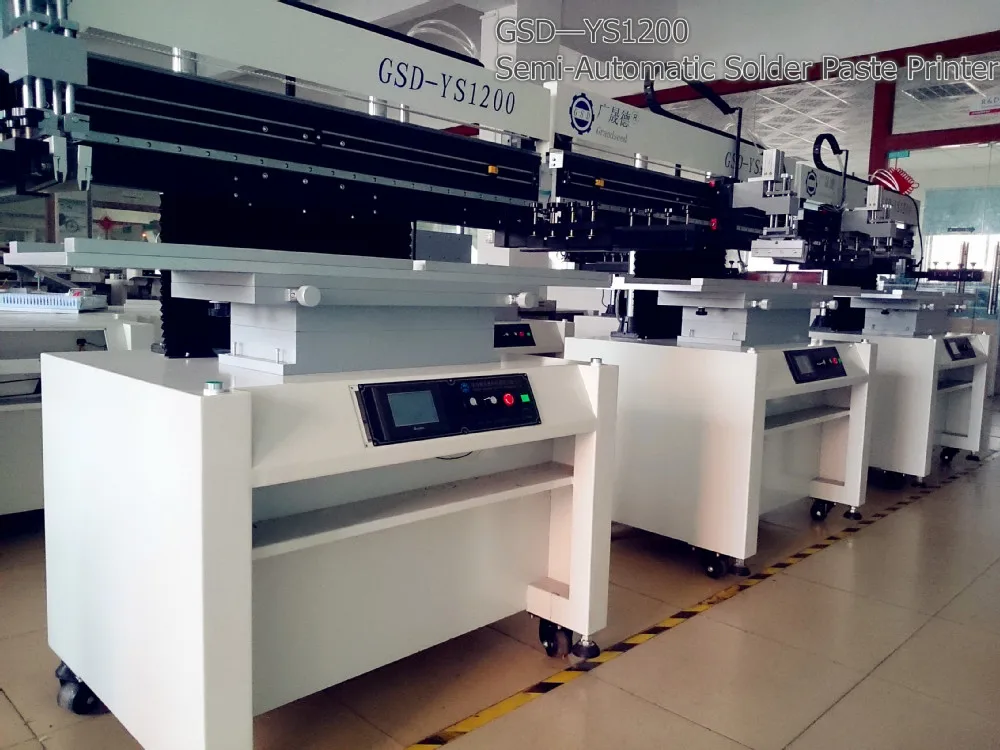

GSD-YS1200 Semi-Automatic Printing Machine
Dimension	1600 (L) * 700 (W) * 1700 (H) mm
Net Weight	320 KG
Power Supply	AC 220V  50HZ/60HZ
Air Pressure	4~ 6 Kg / cm³

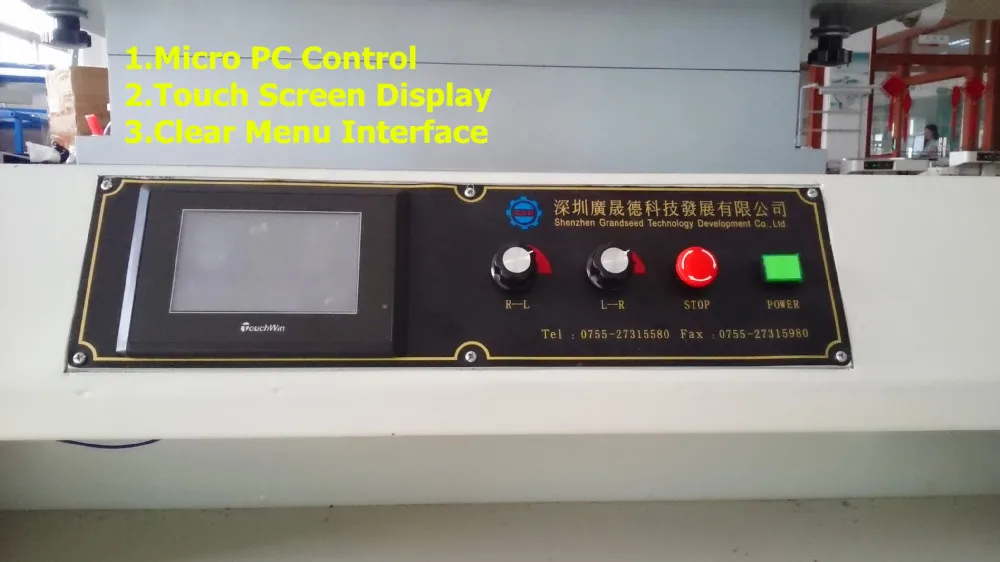

1. Control System

• Microcomputer Control
• Touch Screen Display
• Menu User Interface

2. Touch Screen Interface

• Time Display Function
• Automatic Counting Function of Printing Times
