HY U Model Automatic suppository production line

Product Overview

Description

     HY-U Automatic suppository production line



Whole machine operating principle

1.Forming part:

Film material on the film s plate(PVC/PE)through the gripping agences into forming area to preheating film——>forming mold——>blowing film——>blown film forming

triangle knife cut edge technology,the dotted line cut

2.filling part:

Six nozzles filling,for forming suppository one time embedded filling,filling precision±1%,material barrel with electric heating insulation system,top with a stirring motor so that drug keep uniform state,the drug in the barrel through cycle pump into filling nozzleis,one time filling the remaining drug cycle through the other end of a raw material barrel to do the next filling

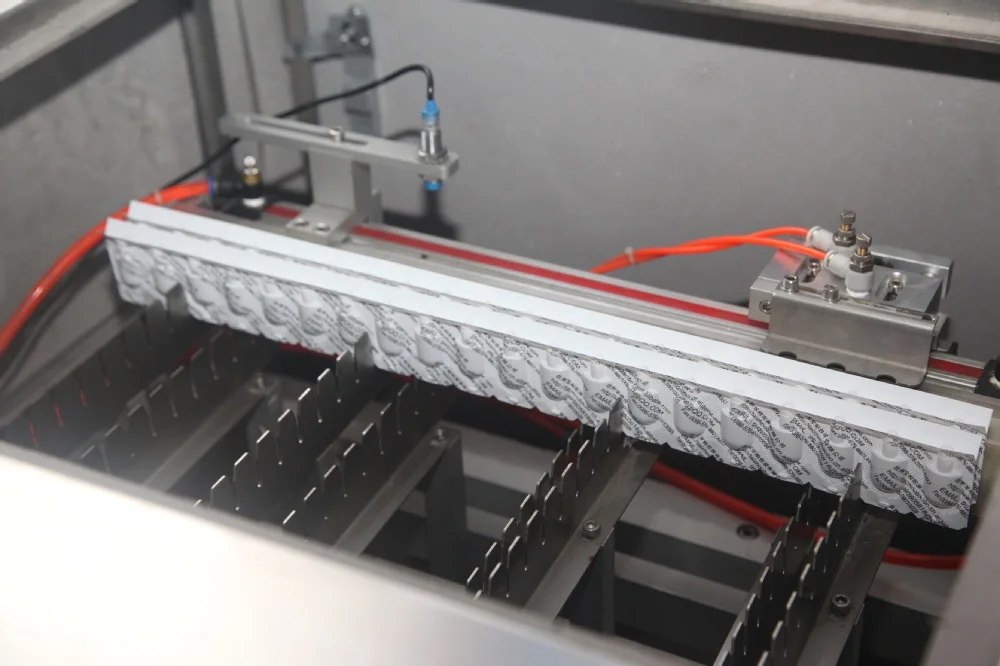

3.Cooling part:

Filling the entire row of drug finished then into cooling frame,cooling box enternal with chiller block,cooling wind through  four condensers in the cooling box to cooling suppository on the cooling rack

4.Seal tail and type code:

After cooling the solid suppository into sealing area:pre-heat mold——>seal mold——>type mold.Then cut the finished products a group for six granules or five granules (according to customers requirement)





Equipment advantage:







1.PLC inspection function:through PLC online monitoring function can inspect automatic running fault and alarm as the same time show the reason of running fault its convenient operator to remove the fault timely







2.Filling part with removing static electricity system



Note:before forming shell reach filling place if without this device because trace drug filling and close shell top position will along the shell wall climb up a small hill under the static electricity function reach suppository sealing part will affect the quality of behind the seal







3.Stirring barrel speed adjustable system



Note:because of the drug material different and the viscosity different maybe the same stirring result can not mix drug uniform before filling so that affect finished suppository products drug content.







4.Cooling speed adjustable system



note:because of different drug different components maybe need different cooling speed; when the cooling speed too slow will reduce the whole machine production efficieny;if the cooling speed too high maybe due to drug suddenly drop temperature then fracture therefore cooling speed need adjustable











5.Shearing granules quantity can adjustable system



Note:according to customer s requirement can convenents set up finished products granules as 4/5/6/7granules.



PVC/PE





Main technical parameters:
