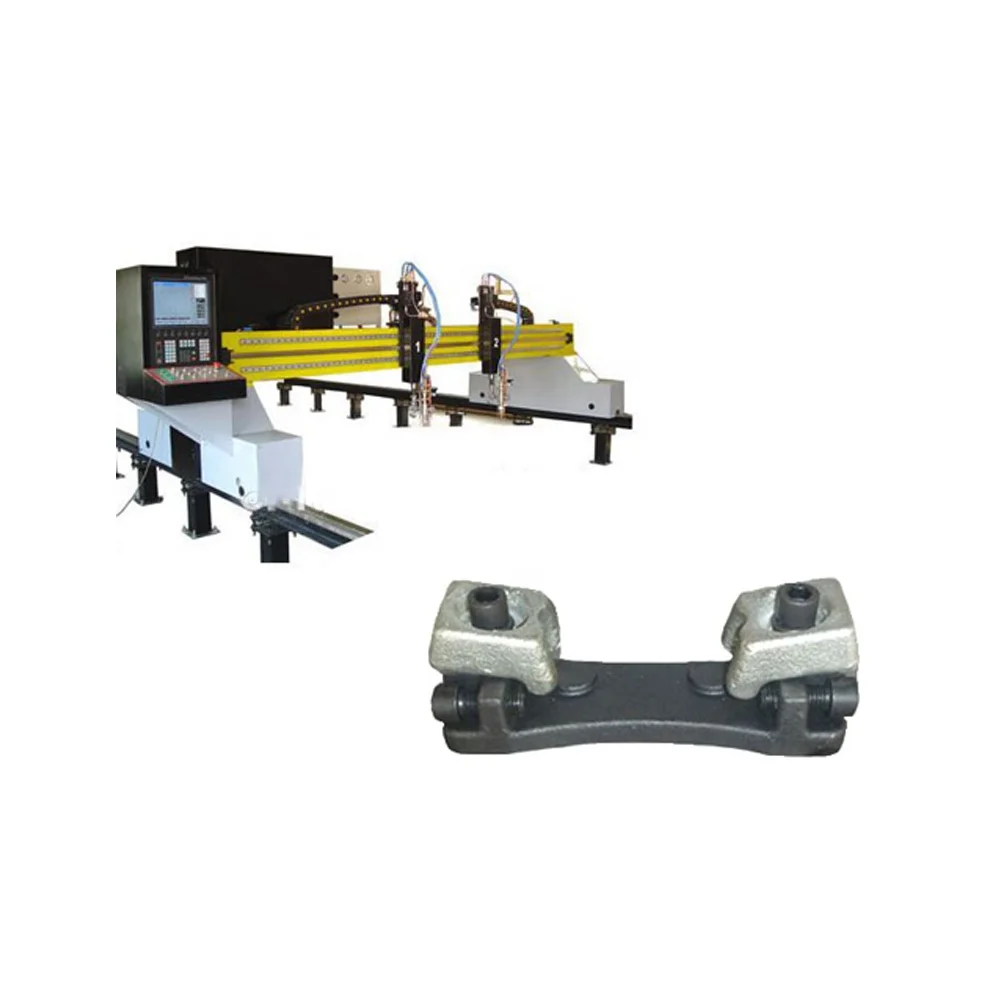

High Quality Rail Clamps of Rail and Rack for Gantry CNC Flame Plasma Cutting Machine

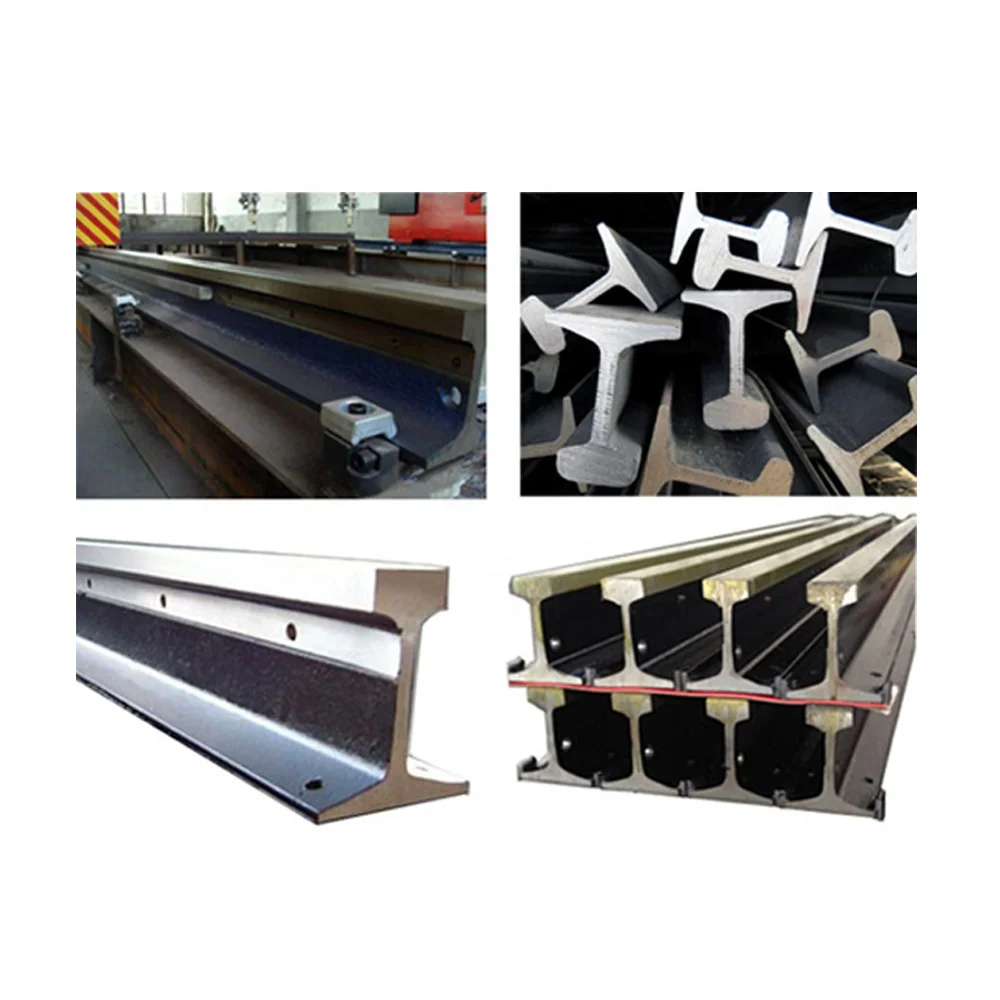

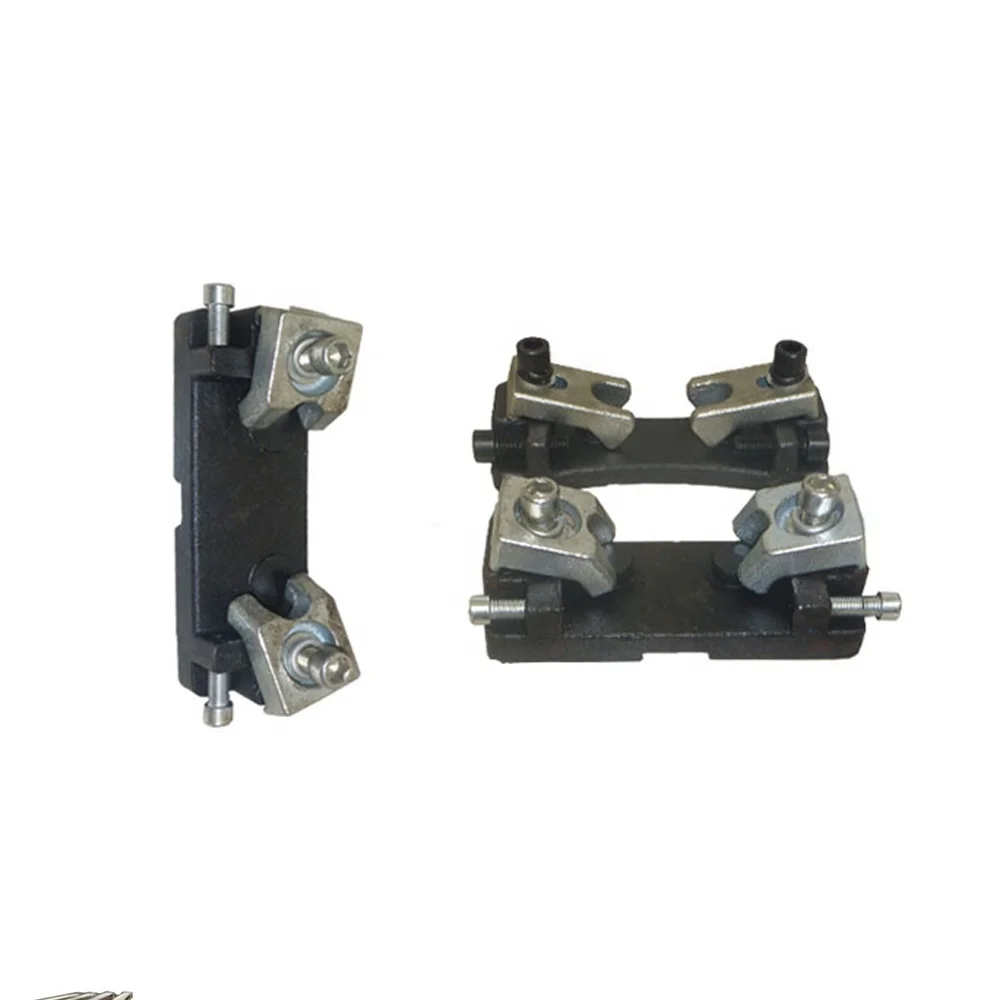

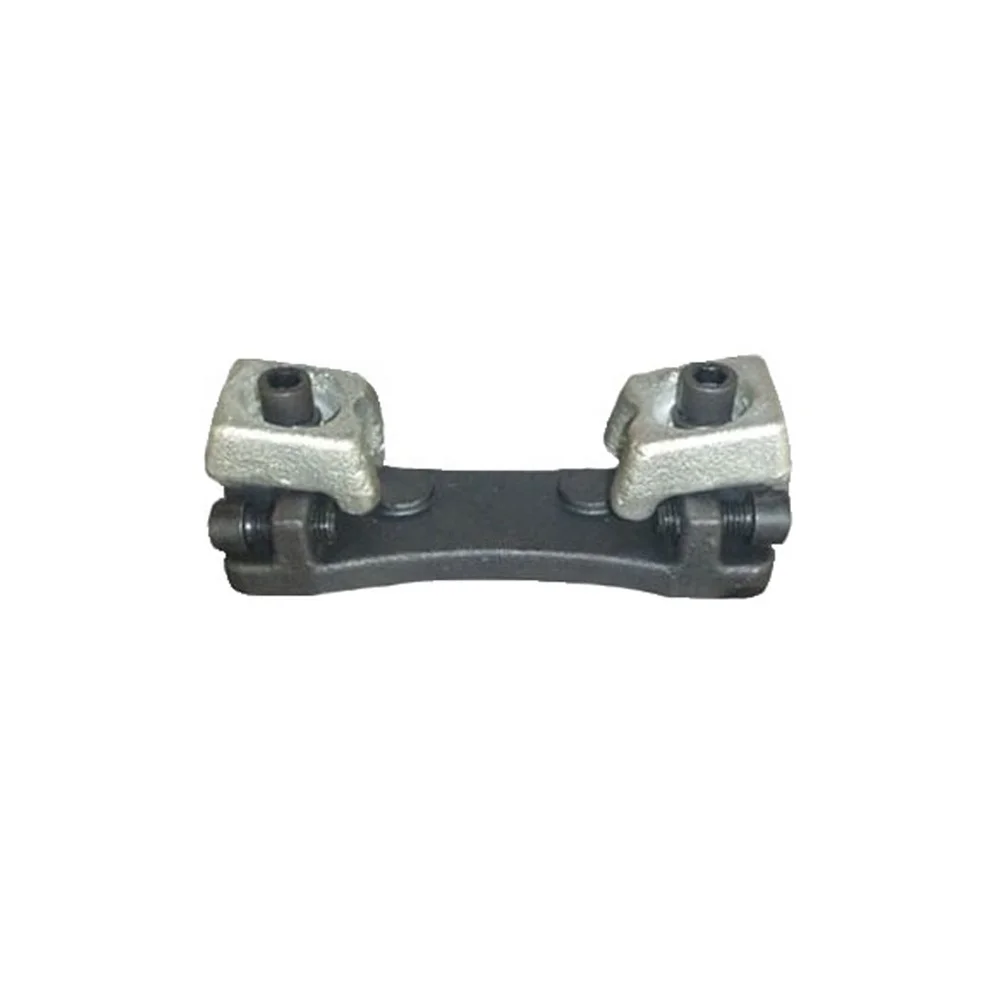

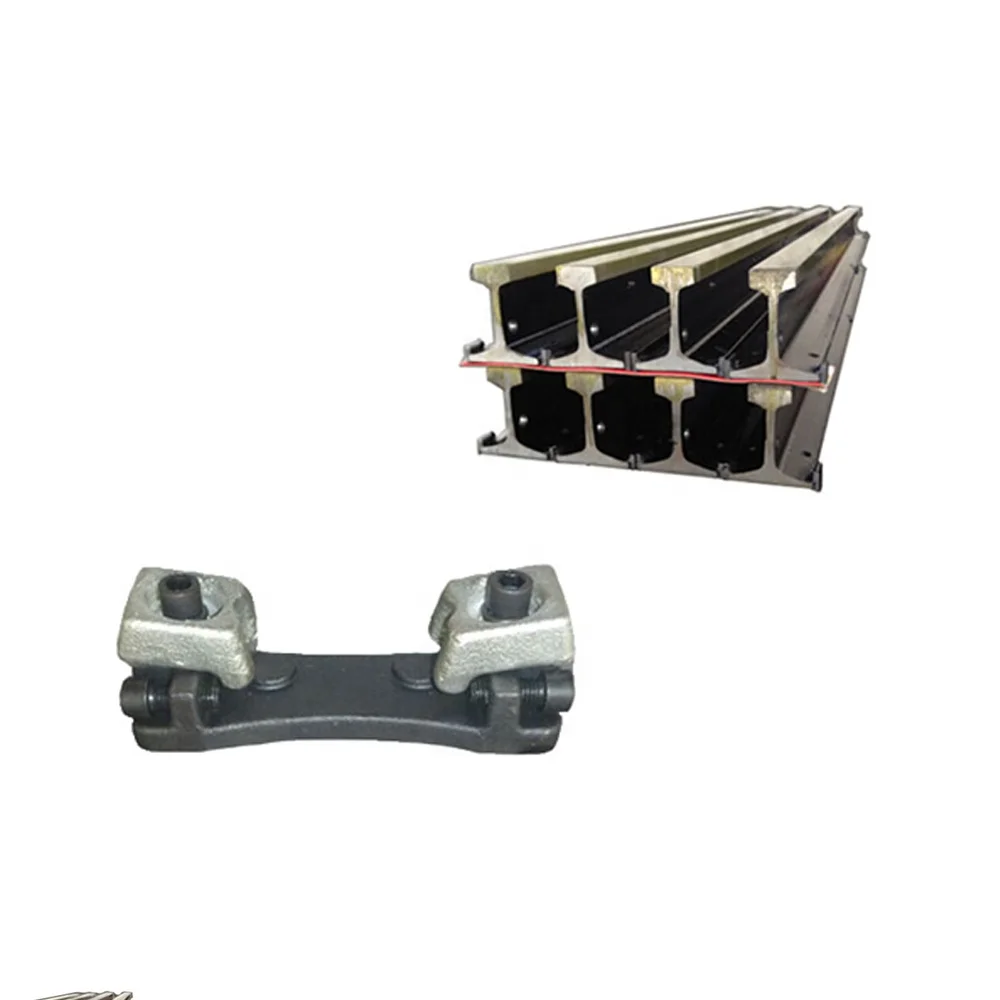

This rail is the part which use for the CNC gantry Cutting machine which include the H Type support rail beam, big and small base plate, left and right adjustment bolt, the first nut, pressing plate bolt, high and low bolt. The mentioned big and small base plate welding on the H beam support rail beam for support the rail; the big and small base plate has the left and right adjustment bolt and first nut to adjust the left and right position of the rail; the mentioned big and small base plate has the fixed bolt which could compress the rail, the rail has the high and low adjustment bolt to adjust the high and low position of that.

Above that all, the connection place insert the tie rod, use bolt, the second nut and the joint ring for fixing, which could achieve the gantry CNC machine for the stable moving and the high precision.
