switching power supply 60w Ac Dc Converter 220v to 12v 60w Ac Dc Power Module supply

Product Overview

Description

   60w Ac Dc Converter 220v to 12v 60w,Ac Dc Power Module







Instruction:



85-265VAC(90-360VDC) wide voltage input conversion

Single or dual arbitrary values of voltage output, accuracy is ±0.5% ±1% ±2% ±5%

Brief: Isolation type high efficient switch power supply converter , 85VAC~265VAC wide voltage input ,with small size type , good electromagnetic compatibility , small output ripple noise , the precision of output ripple noise ,the precision of output voltage is high , transient response should be fast.The built-in EMI filtering unit, over-current over -voltage(according to your requirements) and output short circuit overload,Overheat protection circuit.



Output characteristics: General characteristic:

The built-in EMI filtering unit, has an over-current, overvoltageSource effect: the input voltage from the low to high, the insulation resistance of 10000000000 Ω
( according to your requirements ) and output short circuit. Mean time between failure ( MTBF ) 2000000h Overload, overheating, protection circuit ( eliminating short Temperature coefficient is ≤ ± 0.03% °C, hold time: 20ms (full load of typical value) circuit, overload, overload automatically eliminate) Isolation voltage: 2000VAC 5mA, 1min.
Ripple / noise ( 20MHZ ): 50mVp-p max., 40KHZ-150KHZ Operating temperature: industrial grade: -25 ~ +55 °C, military grade-40~+85°C,
switching frequency Storage temperature: -40°C ~ +125 °C Response time: load change for every 30%, the rate of change of 1A/us, response time is 1ms Shell: high flame retardant, metal aluminum shell / purple copper package
Max shell temperature : 85 °C, relative temperature; 10%~90%

Application:



Widely used in Industrial and military,instruments and meters, Industrial Control ,electronic scales, controlled device, IC card watt-hour meter, air-conditioned computer controller, automation equipment, portable rechargeable battery, Rail Transit,Petrochemical Industry, Lamps and lanterns,Medical Treatment, Communication, solar wind power generator,  burglar alarm system, solar wind power generator, industrial equipment, lighting devices, and consumer electronics

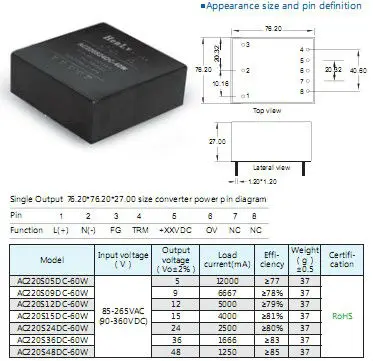

 76.2 size product type and pin diagram

 Dual  independent-ground output and three output type

AC220SxxDC-xW product type,can achieve power: 60W Max

(Customers can request custom tailor-made products for different pins and related parameters)
