8mm rod breakdown machine for copper/ copper wire drawing machine

Product Overview

Description



Product Features

·The horizontal and tandem construction;driven by two motors;fast die change design;

·Driven by high precise helical gears;high efficiency;low noise;

·Drawing capstans are in combined structure;

·Drawing capstans immersed lubrication and cooling can ensure high quality of wires;

·DC/AC annealing control,speed tracks to drawing speed automatically;it can ensure uniform and

stable elongation of copper wires

·Double spooler or coiler offered for option. The line is an equipment of high automaticity and

high efficiency.

Product Parameters



1. Short description

HT-450-13D Rod Breakdown Machine for Copper is used to draw Φ8.0mm copper rod into

φ1.2 - 3.5mm.

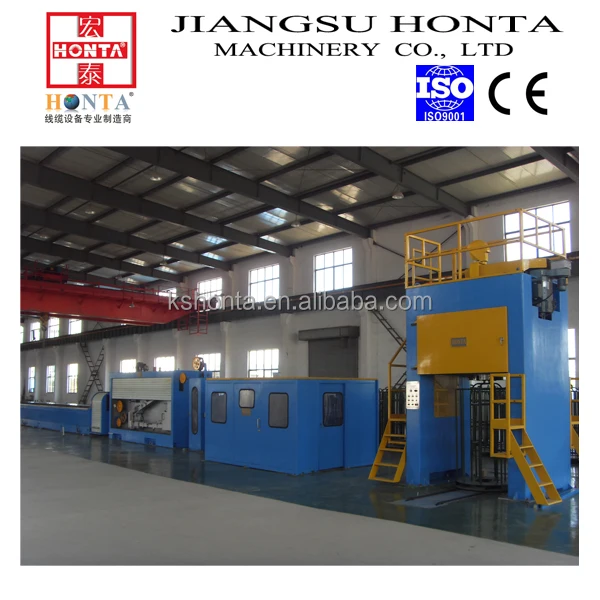

The line is consisted of the following main parts, i.e. the drawing machine, the annealer, the

dancer, the coiler, emulsion system, tooth wheel lubricating system, electrical control cabinet.

The drawing machine is in fast die change design.



2. Technical specification

Drawing machine

Machine Model	HT.SD450.01.13
Drawing Speed (rpm)	1500 rpm/min
Drawing Dies no./max	13
Wire Inlet Dia.(mm)	8mm
wire outlet dia.(mm)	1.2-3.5
Fast Die Change System	Set the outlet Dia. or selecting the die number. The computer calculates  automatically. After setting the transmission coefficient, the machine  drawing and rewinding automatically and synchronously
Control System	human-machine interface + PLC control All alarm and parameter can be controlled and displayed on the touch  screen, digital control for motor are available for computer operation.
Motor Control	DC motor control
Transmission Type	by precision ground helical gears
Slip Ratio of M/C	1.278
Capstan Dia.(mm)	φ 450

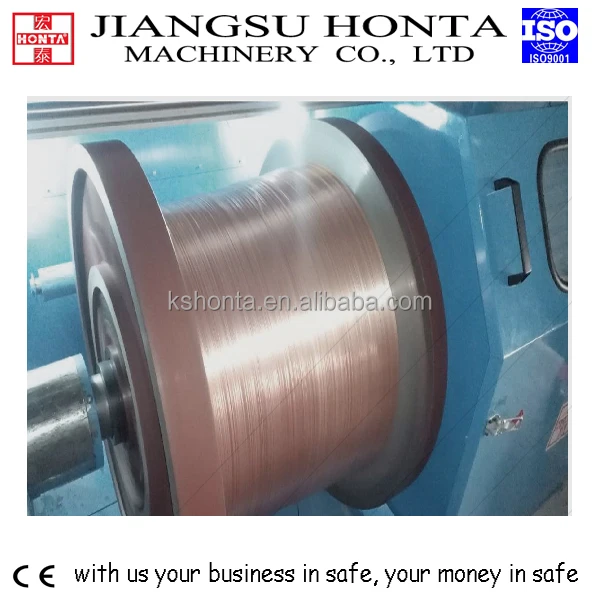

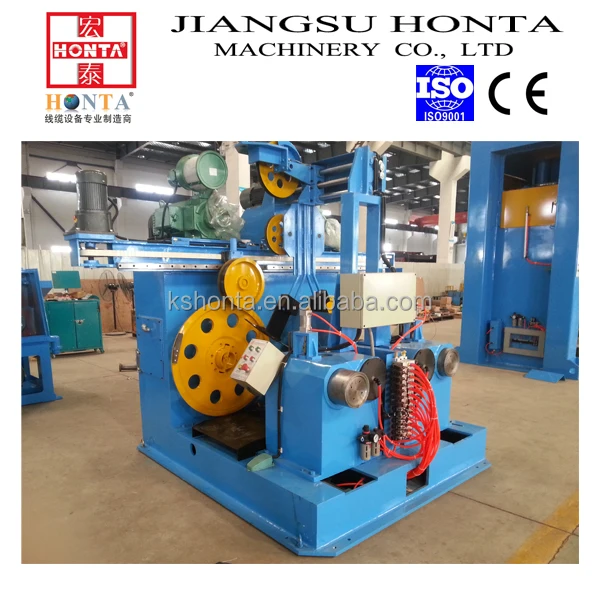

Take-up Type	Double spooler, bobbin type φ 500-φ 630 mm/max
	Down Coiler DC 15KW and AC 15KW
Main Motor	DC 280KW
Capstan Motor	DC 75KW
Take-up Motor	Double Take-up DC30KW X 2
	Down Coiler DC 15KW or AC 15KW
Lubrication Type	bath lubrication
Lubrication for Bearing	by oil

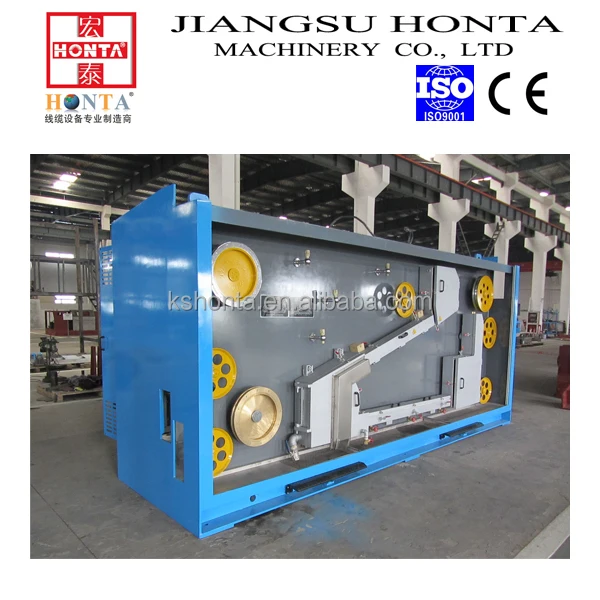

Continuous Annealer	DC 5000A
Annealing Voltage	DC 55V
Power supply	3 X380V 50HZ
Machine Size	28220mm×4500mm×4400mm



3. Packing: well packed on steel pallets in 2x 40HC containers.

Suitable for long distance ocean freight transportation and to change of climate, well protected

against moisture and shocks.

rief Introduction                                                                        JIANGSU HONTA MACHINERY CO.,LTD. which is engaged in R&D and manufacture of wire drawing               machines for non-ferrous metal in wire and cable industry,  is a high and new technology enterprise.

The company’s registered capital is RMB11.8 million, covers an area of 30000 square meters.  The company has a strong machining power and the most professional design team.



HONTA constantly strives to supply wire process machineries of high efficiency,high precision,and high         quality to customers both at home and abroad. Meanwhile,our company has professional technical team,         which can offer  professional technical guidance and complete plant equipment planning and so on

for customers.



Certification





Factory Show

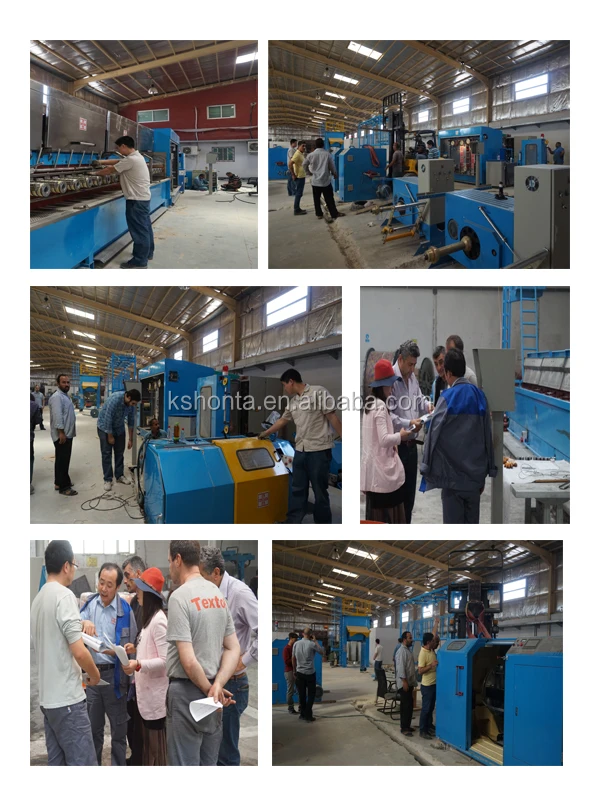

Commissioning of Machines

Our Service

4. After-service:

·Free training / introduction of the operating and maintenance personnel

·one mechanical engineer and one electric engineer will go to customer's factory

for commissioning after customer finished installation of the machines;



5. Warranty: machines will be tested in our factory before shipment; 12 months

counted from the date of signing the Certificate of Acceptance.



FAQ

Q: What's the application of wire draw machine ?

 A: It can be widely used to produce power cable, electrical equipment cable,  communication cable,magnet wire, winding wire,bare wire and special cable etc.



Q: What's the characteristic of wire draw machine ?

 A:

 ·Powered motor

 ·High speed

 ·Smart programmable control and operation

 ·High safety standard

 ·Efficient and cost-effective



Q: What' s the raw material can be draw ?

A:This wire drawing machine can draw copper, copper alloy, aluminum and aluminum

alloy, etc.
