S.S.316L stainless steel soxhlet alcohol extraction machine

Product Overview

Description

 S.S.316L stainless steel soxhlet  alcohol extraction machine









This equipment can be used for herbal. Plant, food’s decoction, warm soaking, heat reflux, forced circulation, permeability percolation, aromatic oil extraction and organic solvent recovery process under atmospheric pressure or pressure. It has advantage of high efficiency and easy operation. Therefore,it is widely used in food, chemical and other industries. This equipment’s extraction technique can choose straight cylinder, cone, oblique cone, mushrooms and other forms.







Technical Parameter:



	TQ0.5	TQ1.0	TQ2.0	TQ3.0	TQ4.0	TQ5.0	TQ6.0	TQ8.0
Volume L	560	1300	2300	3600	4400	5560	6500	8900
Inner tank design pressure MPa	0.09
Jacket design pressure MPa	0.3
Heat exchange area m2	2.1	4	5	6.8	7.3	8.5	9.5	11
Condense area m2	3.0	5.0	5.0	8.0	8.0	10.0	10.0	12.0
Cooling area m2	1.0	1.0	1.	1.0	1.0	1.5	1.5	1.5
Filter area m2	0.25	0.25	0.25	0.25	0.25	0.50	0.50	0.50
Waste discharge port mm	600	800	1000	1200	1200	1300	1400	1500
Man hole mm	300	300	400	400	450	450	450	500
Steam consumption kg/h	100	180	225	300	330	380	420	495
Cool water consumption T/h	2.6	4.2	4.2	6.8	6.8	8.5	8.5	10

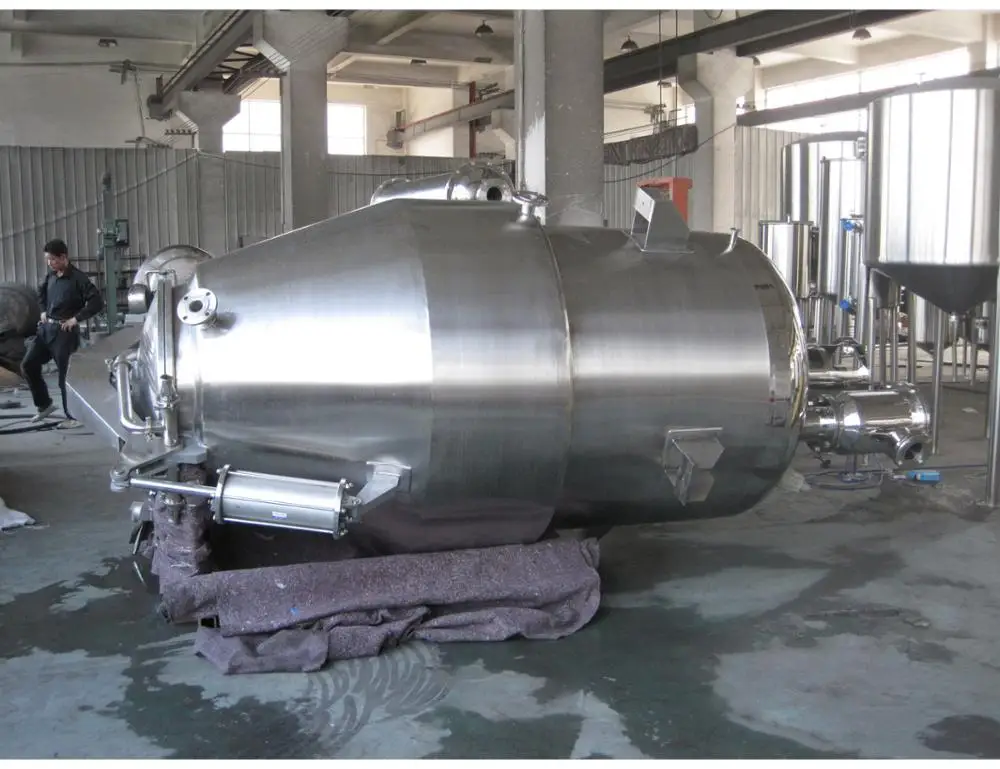

Machine Photo:

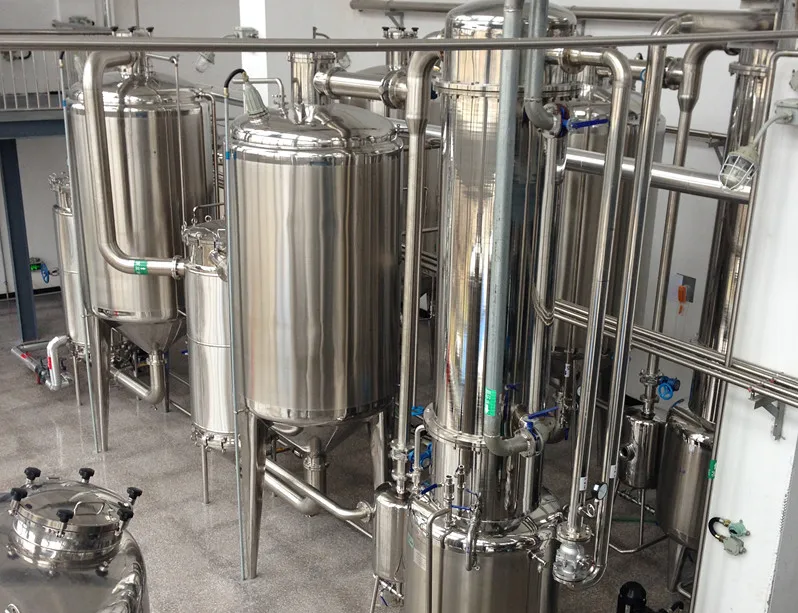

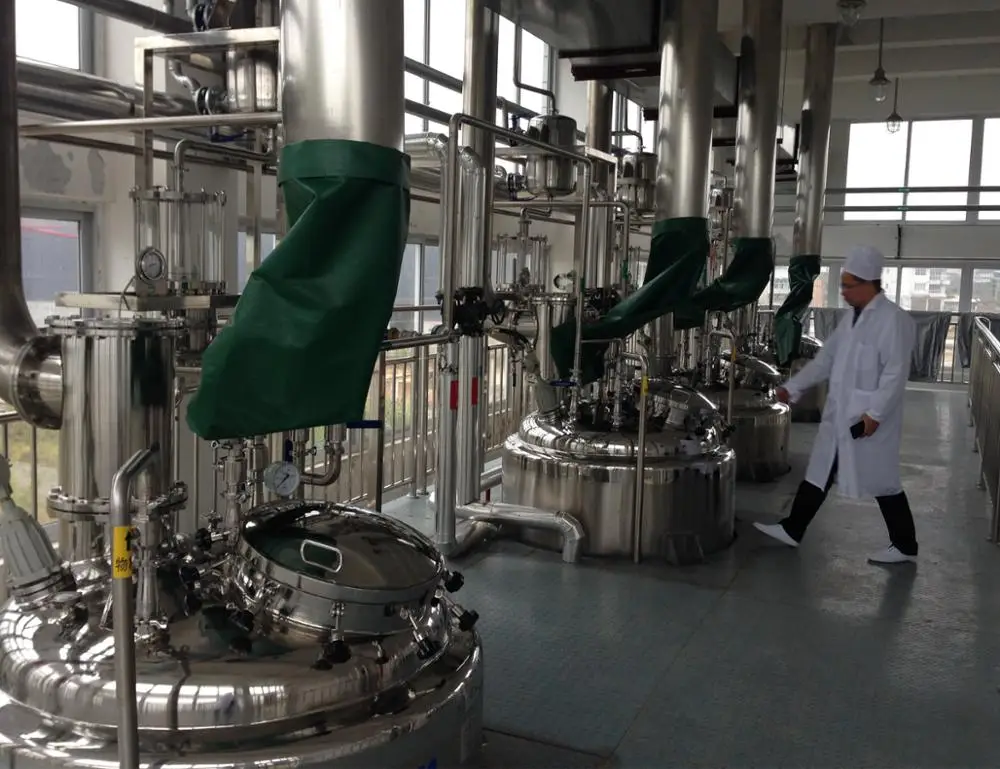

Projest Showcase
