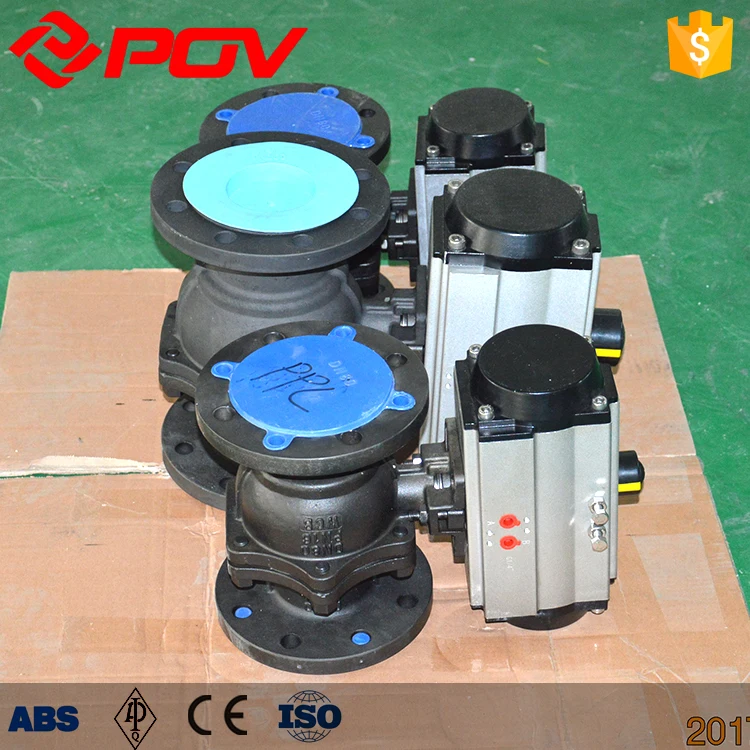

flange pneumatic control valves with air filter relief pressure valve






Product Description





Technical parameters:


Body


Nominal diameter: DN15-DN250mm


Body material: WCB,304,316,316L


Connection type: Flange


Pressure class: PN1.6-PN6.3MPa


Structure type: Floating ball core

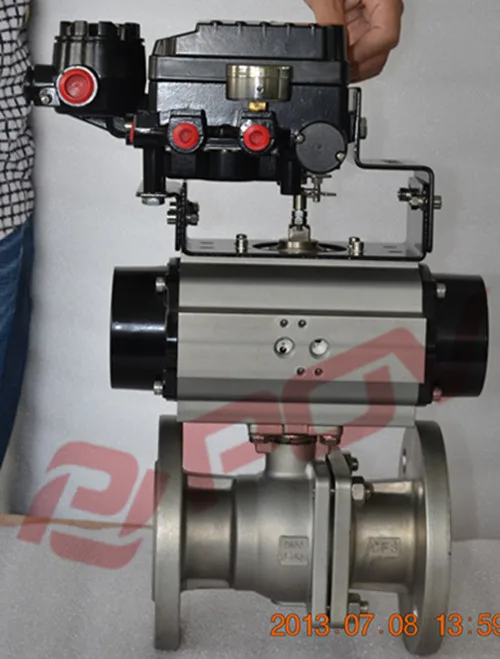

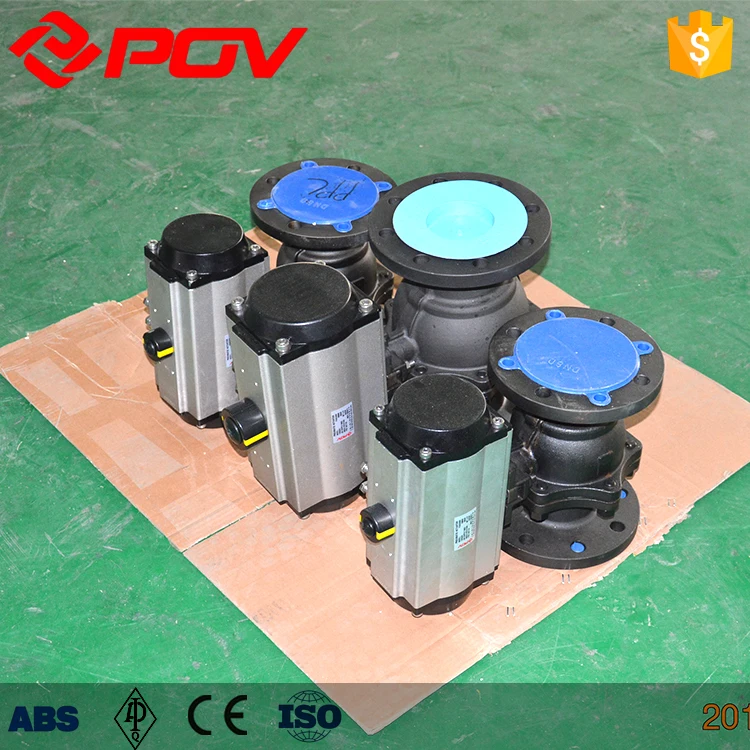

DSC_7524_


Valve components


 Seat seal: PTFE: -20°~180℃


PPL: -20°~250℃


Core material:WCB, 304,316,316L


Stem material: 304


Applicable medium: Water, liquids, gas, oil, acid-base medium





Performance


Fire protection structure design


ISO5211 standard can direct mounting actuators


Between the core and the valve body antistatic device


Stem explosion proof design


Double stem packing conforms to the German TUV TA - being LUFL stem leakage test


Double butterfly shrapnel automatic compression packing design


Allowable pressure differential: Less than nominal pressure 1.6MPa


Leakage: Zero leakage


Hysteresis:±2.5%


Dead zone: without





Design and manufacturing standards


Top flange: ISO5211


Pressure test: ISO5208 API598




Pneumatic actuator


Double acting: Air to open, air to close, air supply failure to keep the current position


Single acting air to open type: Air to open, interrupt air to close, air failure to close


Single acting air to close type: Air to close, interrupt air to open, air failure to open

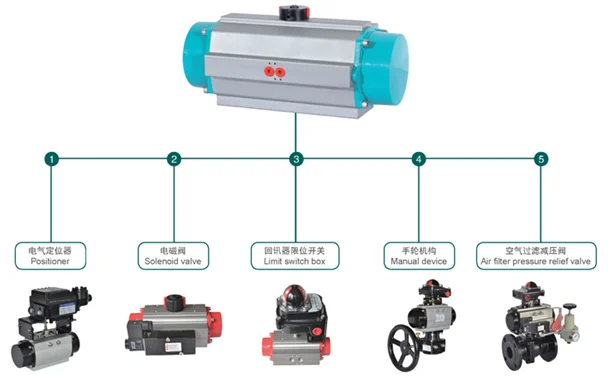

Optional accessory: Reversing solenoid valve, limit switch box, air filter reducing valve, positioner, handle manual, lock up valve


Electrical part can be chose explosion-proof type

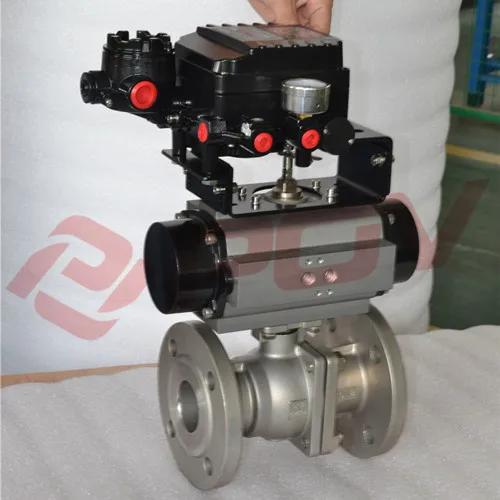

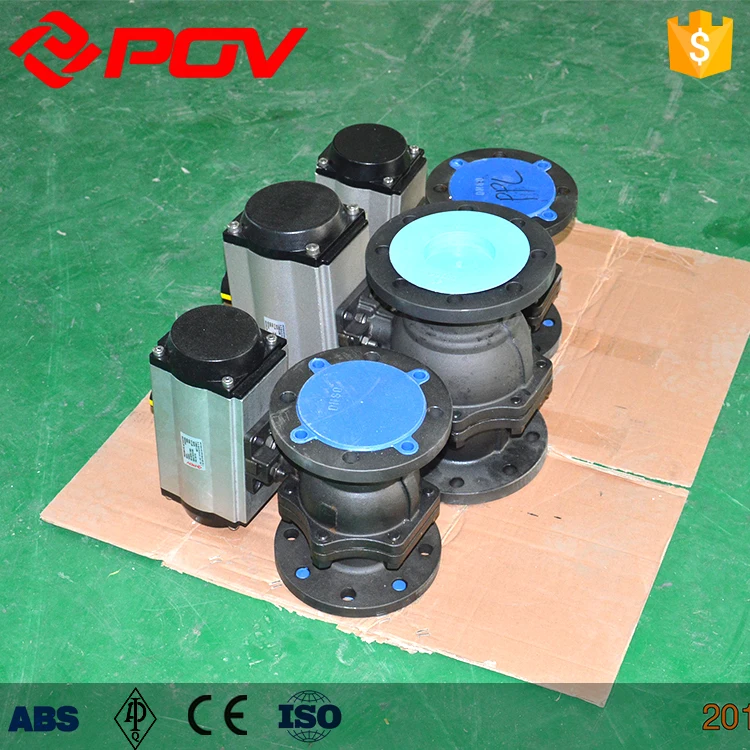

DSC_7520__

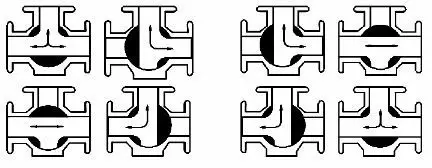

Match with 0-90° rotation pneumatic actuator, can be implement the following flow chart:


T-type


(Mainly has four kinds of flow directions, please select the suitable one)





1_

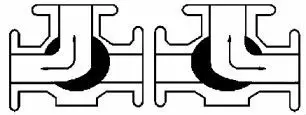

L-type:


_

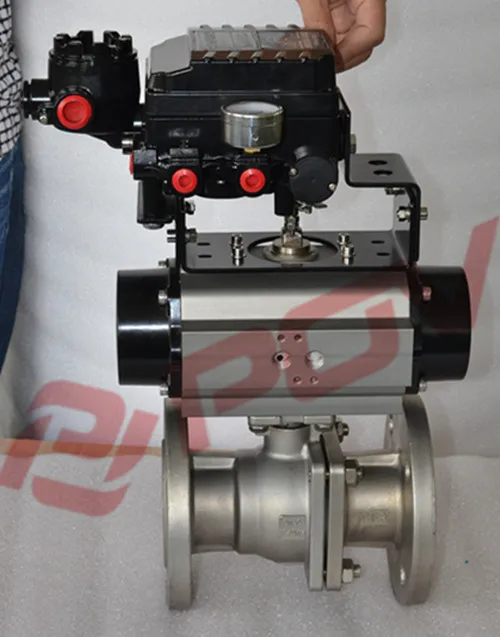

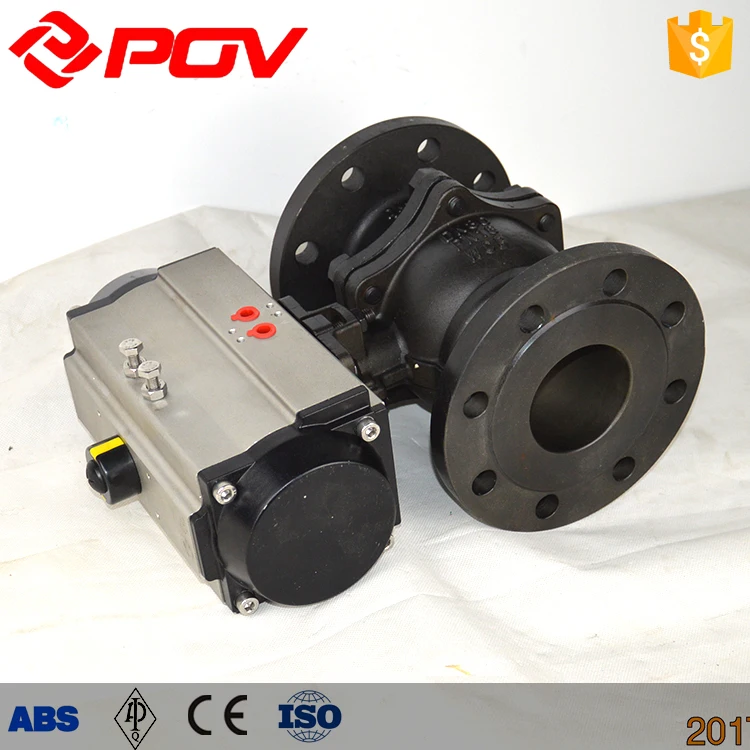

DSC_7529_





Design and manufacturing standard


























































Types






GB



ASME



DIN



JIS



Design and manufacture



GB/T12237/1989



ASME B16.34


API608



DIN 3357/1


2EN12516-1



ASME B16.34


API608



Pressure class



PN116-PN40



ASME B16.34 CLASS 150


ASME B16.34 CLASS 300



DIN3357/EN 12516-1


PN10-PN40



JIS B2001 10K


JIS B2001 20K



Face to face demension



GB/T12221



ASME B16.10



DIN 3202



JIS B2002



End Flange



GB/T9113 JB/T79



ASME B16.5



DIN 2543-2545



JIS B2212


JIS B2214



Inspection


Testing



GB/T13927



API 598



DIN 3230/3



JIS B2003



Fire safe



API 607



API 607 4 th1993



API 607 4 th1993



API 607 4 th1993

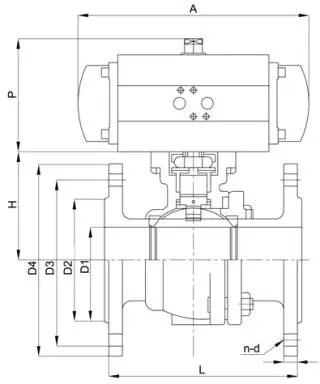

 Outline size drawing:


 1


 ANSI 150LB ASME flange pneumatic ball valve size data:





































































































































































Diameter



Inch



150LB Size (mm)



L



D1



D2



D3



D4



T



H



n-d



15



1/2



108



15



35



60.5



89



9.7



48



4-16



20



3/4



117



20



43



70



98.6



10.5



53



4-16



25



1



127



25



51



79.2



108



11.2



58.5



4-16



32



1 1/4



140



32



63.5



88.9



117



12.7



71



4-16



40



1 1/2



165



38



73.5



98.6



127



14.2



76



4-16



50



2



178



50



92



120.7



152.5



15.9



81



4-19



65



2 1/2



190



64



104.7



139.7



177.8



17.5



101.5



4-19



80



3



203



76



127



152.4



190.5



19.1



111.5



4-19



100



4



229



100



157.2



190.5



228.6



23.9



140



4-19



125



5



356



125



186



216



254



24



183



8-22.3



150



6



394



150



216



241.3



279.4



25.4



204



8-22.3



200



8



457



200



270



298.5



342.9



28.5



252



8-22.3



 ANSI 300LB Flange pneumatic ball valve size data:







































































































































































Diameter



Inch






300LB Size(mm)











L



D1



D2



D3



D4



T



H



n-d



15



1/2



140



15



35



66.5



95



15



48



4-16



20



3/4



152



20



43



82.5



117



16



53



4-19



25



1



165



25



51



89



124



18



58.5



4-19



32



1 1/4



178



32



63.5



98.5



133



19



71



4-19



40



1 1/2



190



38



73.5



114.5



156



21



76



4-22



50



2



216



50



92



127



165



23



81



8-19



65



2 1/2



241



64



104.7



149



190



26



101.5



8-22



80



3



283



76



127



168.5



210



29



111.5



8-22



100



4



305



100



157.2



200



254



32



140



8-22



125



5



381



125



186



235



279



35



183



8-22



150



6



403



150



216



270



318



37



204



12-22



200



8



502



200



270



330



381



42



252



12-25




 JIS 10K Japan standards flange pneumatic ball valve size data:







































































































































































Diameter



Inch



10K Size(mm)











L



D1



D2



D3



D4



T



H



n-d



15



1/2



108



15



52



70



95



12



48



4-15



20



3/4



117



20



58



75



100



14



53



4-15



25



1



127



25



70



90



125



14



64



4-19



32



1 1/4



140



32



80



100



135



16



70



4-19



40



1 1/2



165



38



85



105



140



16



71



4-19



50



2



178



50



100



120



155



16



80



4-19



65



2 1/2



190



64



120



140



175



18



101.5



4-19



80



3



203



76



130



150



185



18



111.5



8-19



100



4



229



100



155



175



210



18



140



8-19



125



5



356



125



185



210



250



20



182



8-23



150



6



394



150



215



240



280



22



204



8-23



200



8



457



200



265



290



330



22



252



12-23



JIS 20K Japan standards flange pneumatic ball valve size data:





















































































































































































Diameter


(mm)



Inch



20K Size(mm)



KV











L



D1



D2



D3



D4



T



H



n-d







15



1/2



140



15



52



70



95



14



48



4-15



20



20



3/4



152



20



58



75



100



16



53



4-15



38



25



1



165



25



70



90



125



16



64



4-19



72



32



1 1/4



178



32



80



100



135



18



70



4-19



93



40



1 1/2



190



38



85



105



140



18



71



4-19



145



50



2



216



50



100



120



155



18



80



8-19



230



65



2 1/2



241



64



120



140



175



20



101.5



8-19



406



80



3



283



76



135



160



200



22



111.5



8-23



576



100



4



305



100



160



185



225



24



140



8-23



940



125



5



381



125



195



225



270



26



183



8-25



1404



150



6



403



150



230



260



305



28



204



12-25



2050



200



8



502



200



275



305



350



30



252



12-25



3590
































































Packaging & Shipping


 packing


4




shipping


we will ship the goods within one week


HTB1p390GFXXXXbgXFXXq6xXFXXXo






Our Services





Pneumatic actuator working principle:

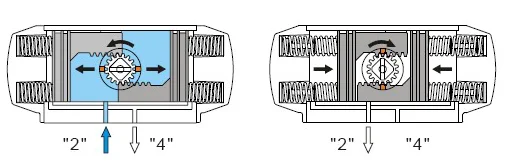

Single acting (POASR):





2


(Counterclockwise)


Compressed air to Port 2 forces the pistons outwards, causing the springs to compress,


the pinion counterclockwise while air is being exhausted from Port 4.


(Clockwise)


Loss of air pressure, the stored energy in the springs forces the pistons inwards,


the pinion turns clockwise, while air is being exhausted from Port 4.


Pneumatic actuator accessory

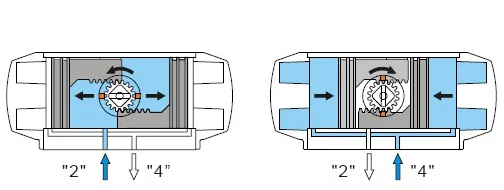

Double acting (POADA):


Compressed air to Port 2 forces the pistons outwards, causing the output shaft to turn


counterclockwise, while the air is being exhausted from Port 4.


(Clockwise) Air to Port 4 forces the pistons inwards, causing the pinion to turn clockwise


while the air is being exhausted from Port 2.


13



Company Information


  Pov valve industry (Shanghai) Co., Ltd. after many years of field experience, R & D and design of products to meet the stringent requirements of today's industrial processing fluid, by creating the most value of quality products, providing personalized service and on-time delivery principle, we gained good reputation. Our success is built on integrity, the full range of control valve. Main products: pneumatic control valve, electric control valve, a valve, pneumatic angle seat valve, pneumatic diaphragm valve, electromagnetic valve etc.
