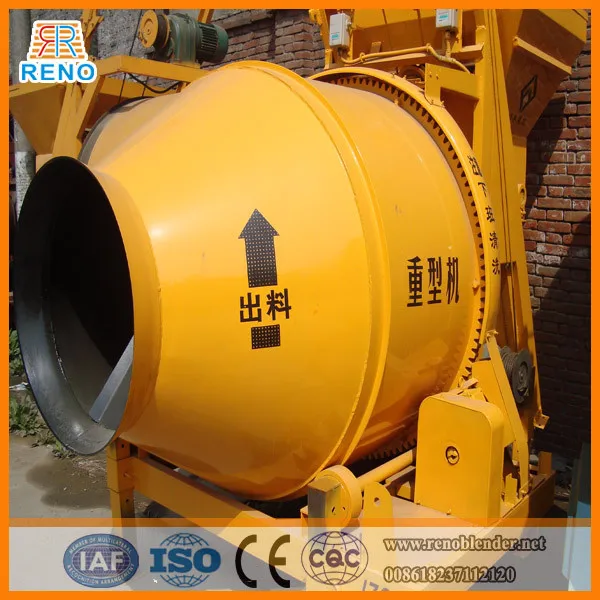

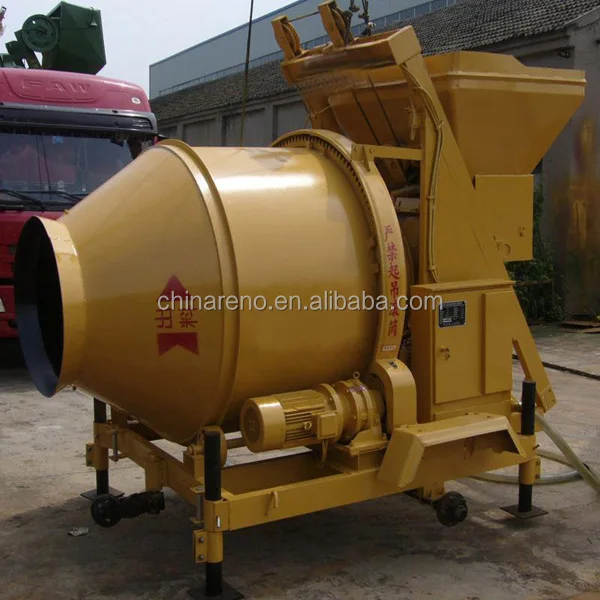

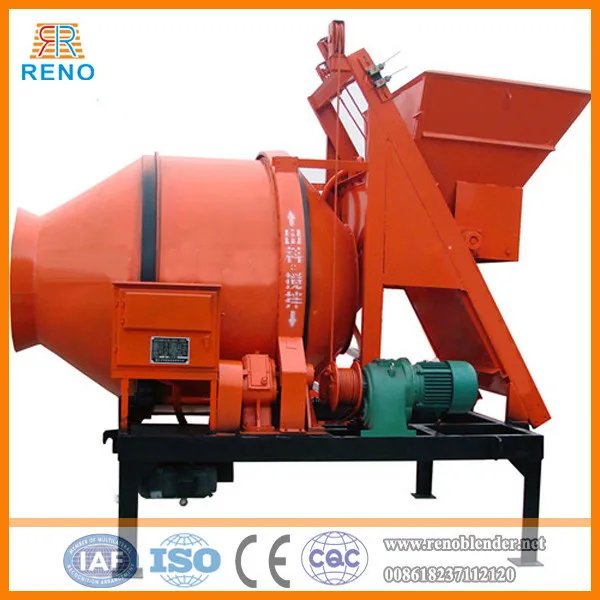

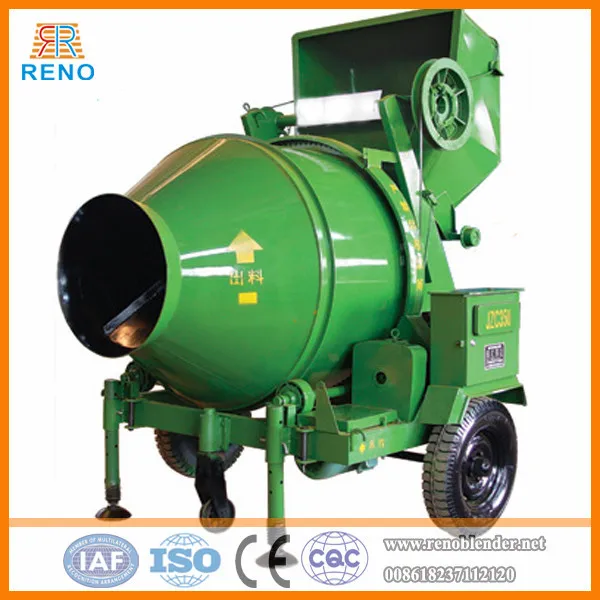

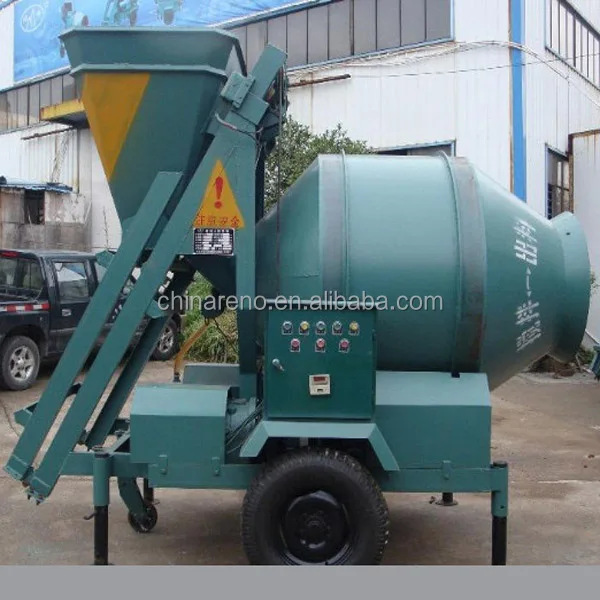

Construction machine ofJZC350 free falling electric beton concrete mixer with pump

Product Overview

Description







Working principle of JZC concrete mixer:

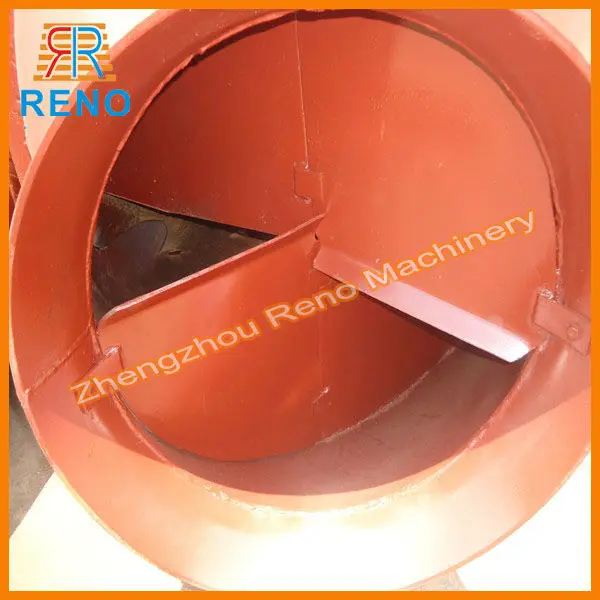

There are two pairs of propellers arranged alternately inside the double cones drum compare

with the mixer shaft in a certain angle,with this special design, concrete is well mixed in the

process of operation.

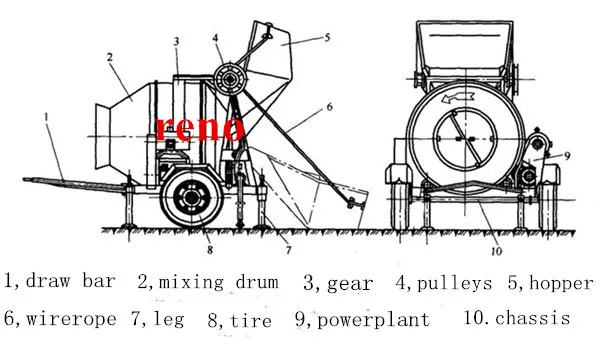

Structure introduction:

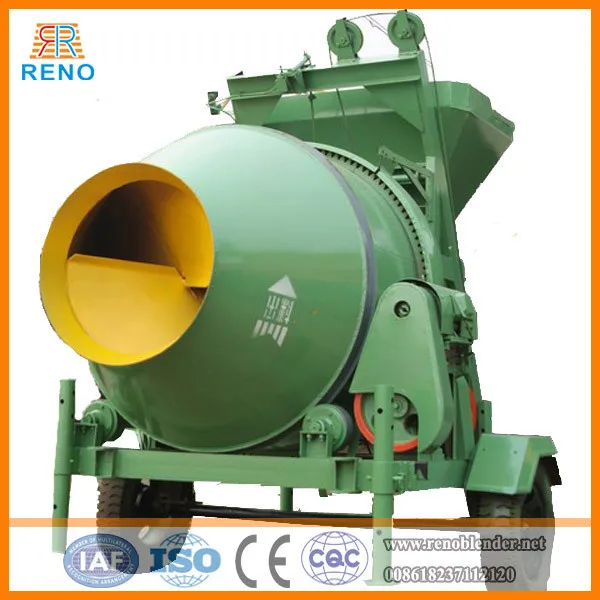

1,Mixing mechanism consists of mixing drum, roller and drive system.

The direction of rotation is changed by a pair of discharge blades inside the mixing tube with

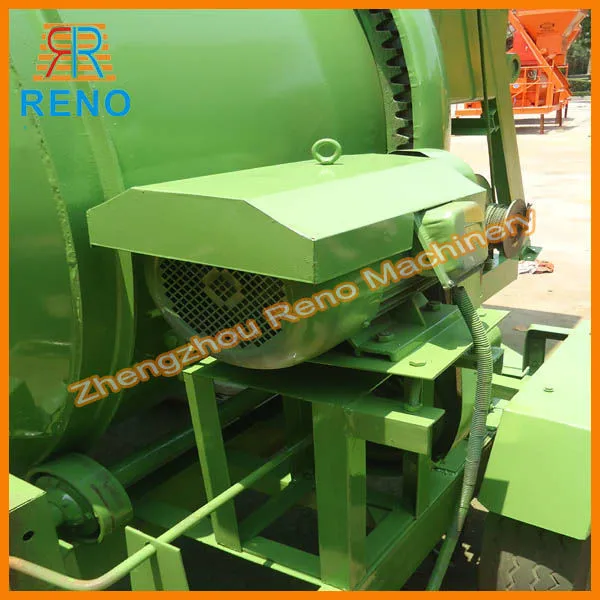

the power of electrical machine.The mixing drum is supported by four bearings and rotated by

a reduction box with electrical machine by driving gear, therefor,it can work reliably in foggy

and rainy time.

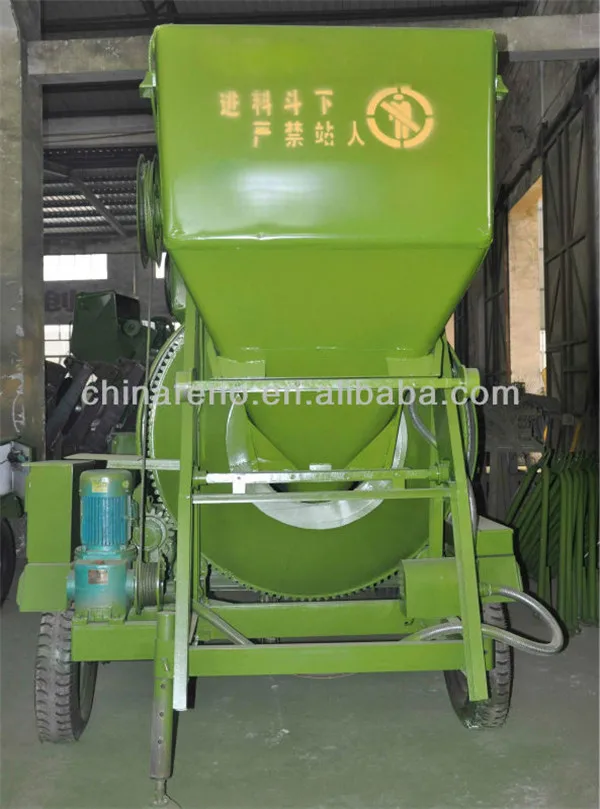

2,Feeding machine consists of feeding hopper, ladder, advancing track, floor track.

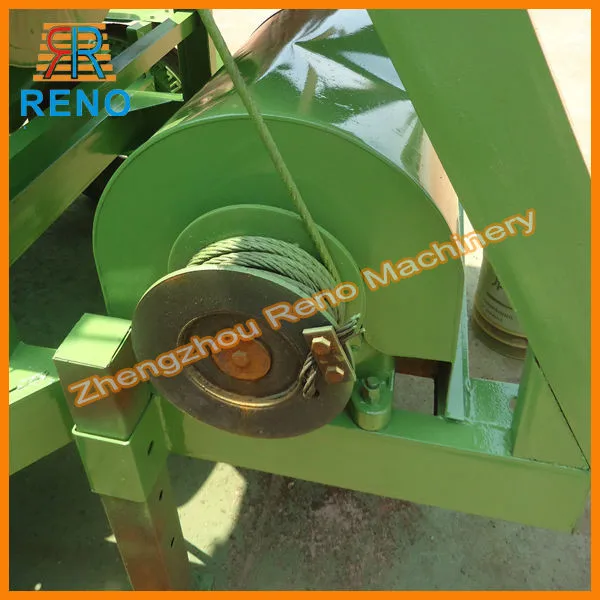

Lifting and climbing of hopper is motived by feeding clutch and rope drum drivened by

the gear reduction box, the position of hopper is control by the cluth disengage from stopper

automatically.







3,Water supply system consists of motor, water pump, control valve and tube.

After electrify,water is injected into mixing drum directly by pump,and the flow of water

is controled by working time of pump with time breaker,User can adjust it according to

specification by your need.

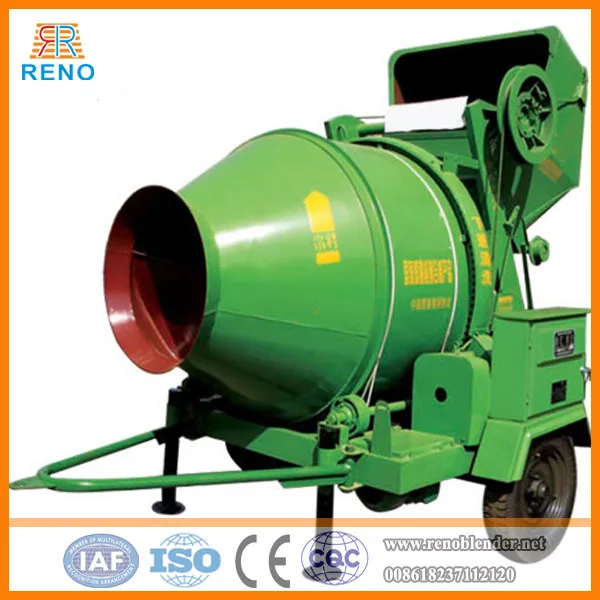

4,There are two tires installed in the chassis and drawbar for towing using.With adjustable

height legs installed in the four corners of the chassis to improve the machine's stability at work.





JZC series concrete mixer including JZC 300,350,400,450,500,750 altogether 6 main models,

among which, model JZC750 is stationary type, it can be used as single machine or combined

with compounding machine to form simple concrete batch plants. Other models are all models

are all moveable type.





Parameter specifications



MODEL	JZC350	JZC400	JZC450	JZC500	JZC750
Discharging Capacity (L)	350L	400L	450L	500L	750L
Charging Capacity (L)	560L	640L	720L	800L	1200L
Production Capacity (m3/h)	10-14 m³/h	12-16 m³/h	14-18 m³/h	18-20 m³/h	20-22 m³/h
Drum rotating speed  (r/min)	15.5 r/min	14  r/min	14  r/min	13  r/min	13  r/min
Max.aggregate size(mm)	60 mm	40-60 mm	40-60 mm	60-80 mm	60-80 mm
Water feeding precision	≤2%	≤2%	≤2%	≤2%	≤2%
Mixing Power (kw)	5.5 kw	7.5 kw	7.5 kw	7.5 kw	11 kw
Hoisting motor(kw)	4.5 kw	4.5 kw	4.5 kw	5.5 kw	7.5 kw
Water pump motor(kw)	0.55kw	0.55kw	0.55kw	1.1kw	1.1kw
Max. dragging speed  (km/h)	20  km/h	20  km/h	20  km/h	20  km/h	20  km/h
Dimension(L *W  * H mm)	2766*2140 *3000mm	2940*2240 *2880mm	2940*2240 *2880mm	5226*2200 *5460mm	6116*2056 *6060mm
Total weight (kg)	1950kg	2200kg	2200kg	3100kg	4200kg













After-sale-service:







1.Spare parts will be delivered as you need.



2.Warranty period:12 months since the installation and commissioning.



3.Reno engineers will go to Client’s building site for guiding installation and test-running.



4.Reno service team will fellow every placed order regularly till warranty period finished.















The concrete mixer is our main product in our company, they are of good quality and reasonable price.



If you are interested in our products, please contact me as soon as possible.
