Automatic wave soldering machine dip assembly machine PCB driver manufacturer

Product Overview

Description

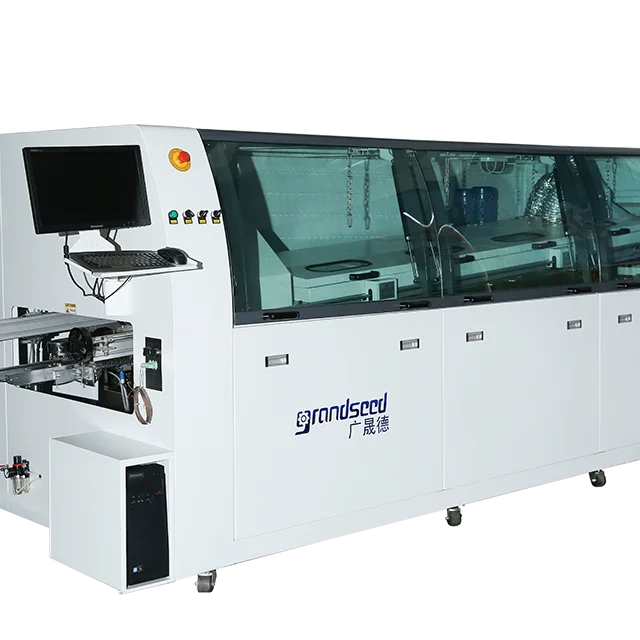

Automatic wave soldering machine

















Items	Specifications
Control Style	PC+PLC
Conveying Motor	1P  AC 220V, 60 W
Conveying Speed	0~2000 mm/ min
PCB Size	30~300 mm(W)
Flux Capacity	6L
Pre-heating Zone	1800mm, 3 sections, PID individual hot air, zone temperature 250℃
Solder Pot Temperature	300℃
Solder Pot Capacity	350kg
Solder Wave Motor	3P AC22V, 0.18KW*2PCS
Finger Cleaning Pump	1P AC 220V  6W
Conveying Direction	L to R / R to L (Optional)
Soldering Angle	3~6°
Flux Pressure	3~5 BAR
Power Supply	AC 380V 50HZ/ 60HZ
Normal Working Power	8 KW
Total Power	25 KW
Outside Dimension	4260(L)*1400(W)*1700(H) mm
Machine Dimension	3400(L)* 1400(W)*1700(H)mm
Net Weight	1180 KG









Features:



1.Dimension:



• L: 4260mm/ 4.26m



• W: 1400mm/ 1.40 m



• H: 1700mm/ 1.70 m



2. Operation System



• Simply operation & easy maintenance



• Whole machine design is safe and reasonable, sensitive fault alarm system ensures the stability and safety



• Time controller function, users can preset the on-off time , the heating up time of solder machine is 70 minutes.

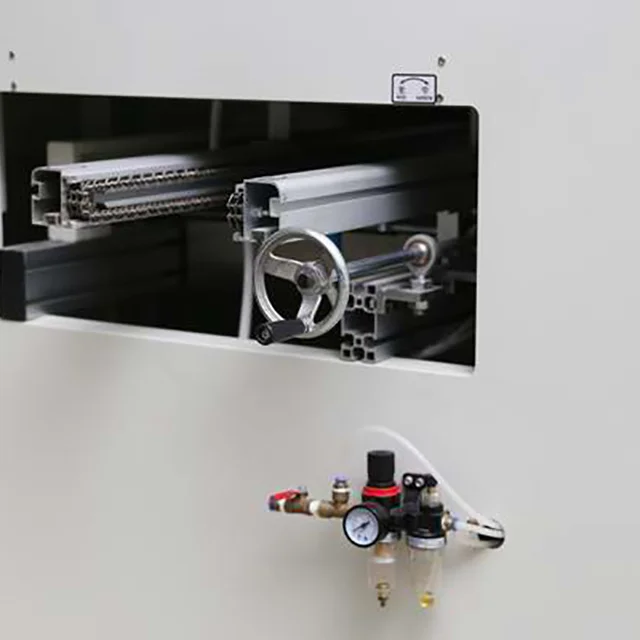

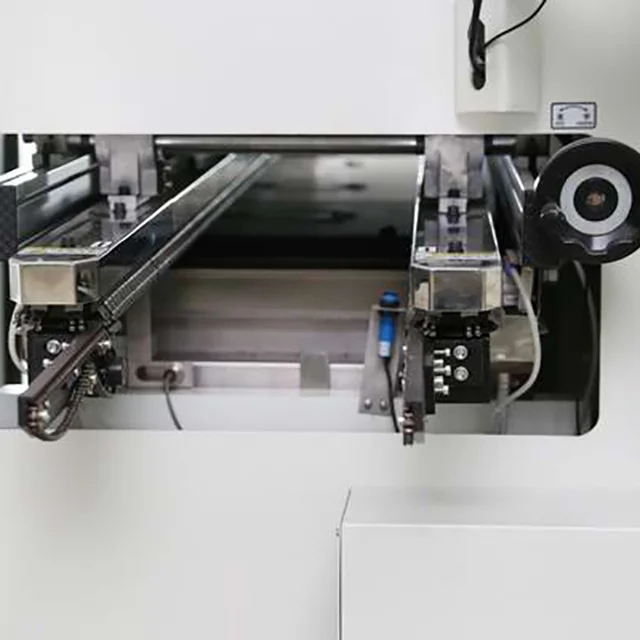

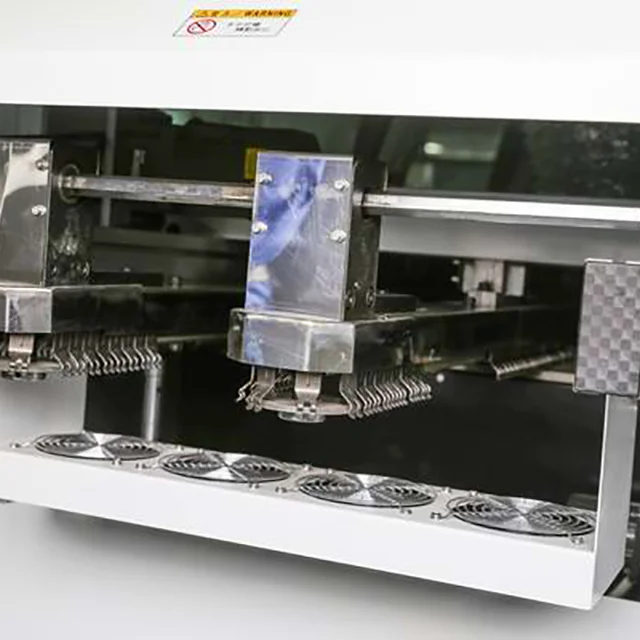

3. Conveying system



• Full-automatic transport power system, stepless frequency speed adjustment, self-synchronous board entry



• Tailor- made titanium alloy transport chain---1. Reinforced


•                                                           ----- 2. Non-tin-bonding to guarantee the quality of welding



• Automatic chain washing function to keep the cleanness of the chain



4. Pre-heating



• Preheating system adopts 3 sections strong hot air control system--- 1.Quick in warming 2. Even temperature, ≤ ±2℃



• Flux spray system adopts the scanning spraying mode



• Nissan Spray and rodess cylinder , PLC control, accurate and reliable

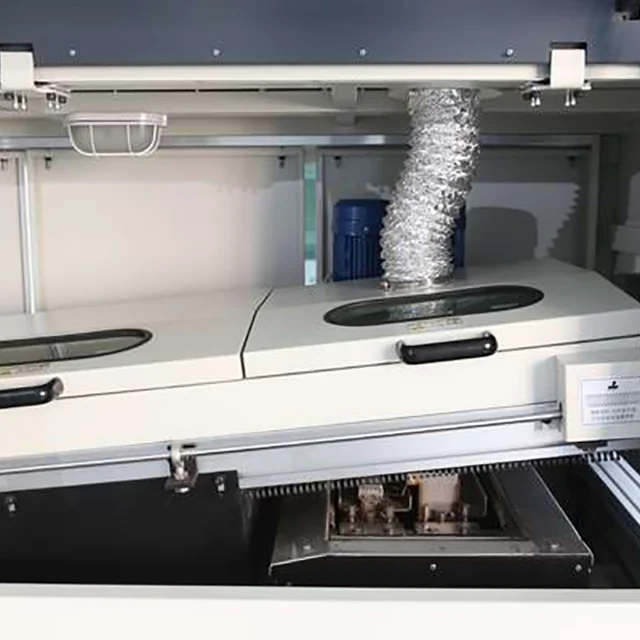

5. Solder pot heating



• The solder machine adopts imported hightemperature motor with stepless frequency conversion control and independent control, stable welding performance.



• The solder machine adopts lead free environmental friendly design, which is convenient and safe in going up/ down/ in/ out, easy to clean



• The heating of the solder machine adopts hispeed PID external heated 2 phases independent control, which is quickly heating and solve the shortage of soldering.



Customers







ISO9001







CE&ROHS

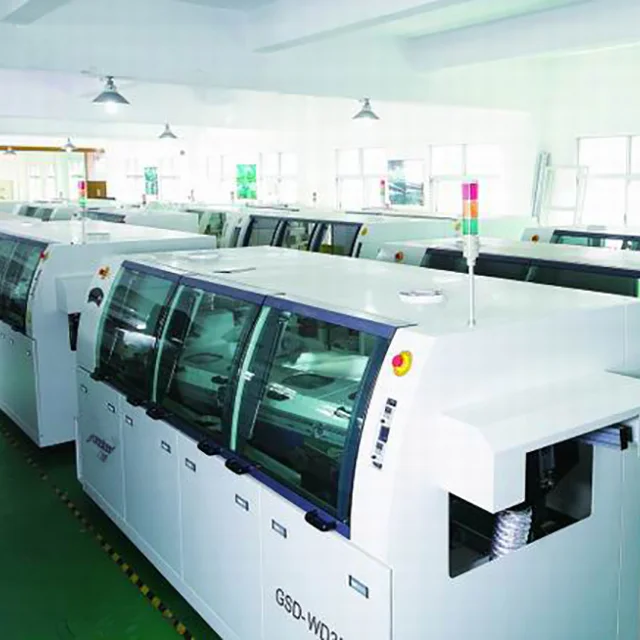

Factory Tour
