Ceramic powder mixer machine

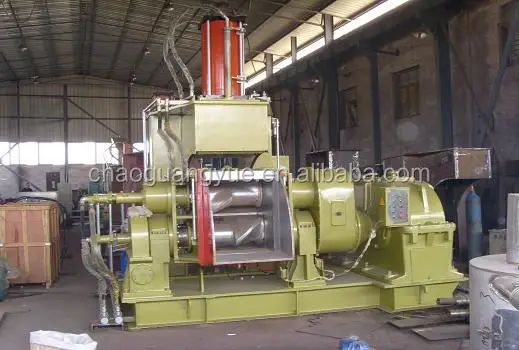

3.Main configuration

3.1.Mixing chamber:

It consists of a "W" shape body and two side boards made of high quality steel plates by means of extrusion forming and welding, which are jacked to take the flow of cooling water or steam. It is plated with hard chrome on its internal walls.

3.2.Thermal Resistance:

There is a plugin thermal resistance in middle section of the bottom of the chamber to be connected to electrical system to inspect and display the temperate.

3.3.Rotor:

It is designed to the hollow blades of Banbury type. The hollows are connected with axial hole of rotor shaft used as cooling or heating passage. The top edges of blades and the end faces of ~ rotor shaft are surface welded with cobaltbase hard alloy and grinding, then plating with hard chrome and polishing.

3.4.Cooling/heating system:

A common piping system is adopted for either cooling or heating material in mixing operation. Through the system cooling water or steam is fed in three ways to the cavities of the rotors blades, the mixing chamber and the top ram.

3.5.Tilting mechanism:

It consists of a rotor with brake, cycloidal gear reducer, TP type worm and worm gear, etc.. It is

able to actuate the mixing chamber tilting by 140° around the front rotors.

3.6.Dust sealing device:

At the joint between the top of the mixing chamber and the cantilevered arm of the machine frame, the dust sealing assemblies with curved slotted partings are used obtaining an excellent and

reliable sealing purpose.The end face of the rotor is sealed by end contact sealing with nor oil-lubrication and is seals well and is wear-resistant and durable.

3.7.Main driving system:

The part is made up with main motor, reducer, connecting gears. It realizes odd-speed rotation of the rotors with running face one other.

3.8.Electric control system:

Imported PLC device and electric control components which are all imported products or imported technology products are adopted in the electric control system as to raise control reliability.

4.Markets:

Mainly sold to Europe, America, South America, India and many other countries.

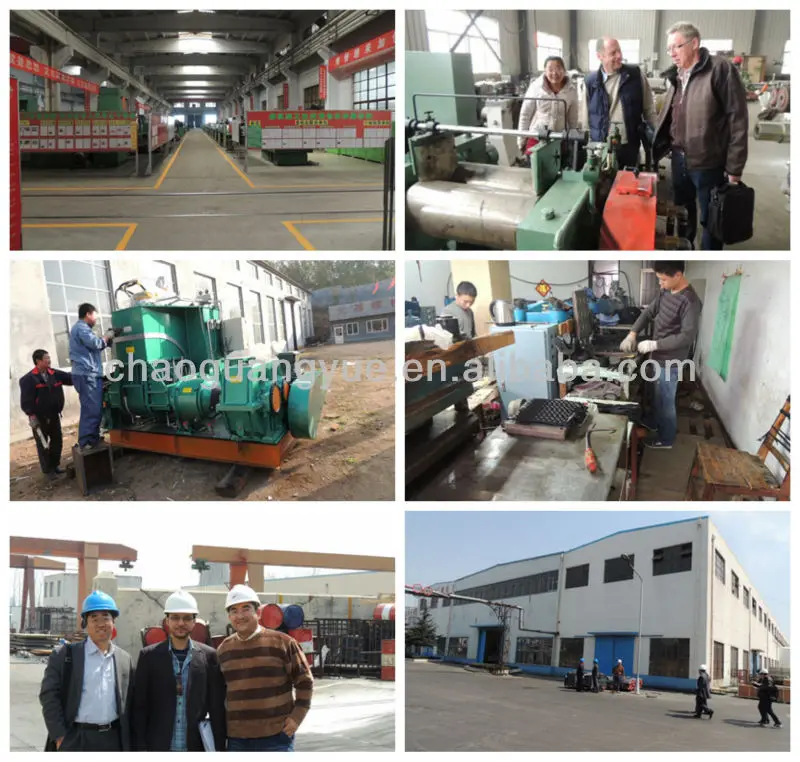

5.Factory and certificates:

1.We can produce different size according to your pharameter requirement. and we allow proper

discount according to the quantity you order.

2.Qingdao Guangyue Rubber Machinery Mnanufacturing Co.,Ltd make high quality rubber machine,from materials to producing, we use the good quality material, complete management system,also excellent aftersale service, we had a great feed back from south America,north Europe,Middle East,Aisa and so on we hope to be one reliable factory for you! welcome to visit our manufacturer!
