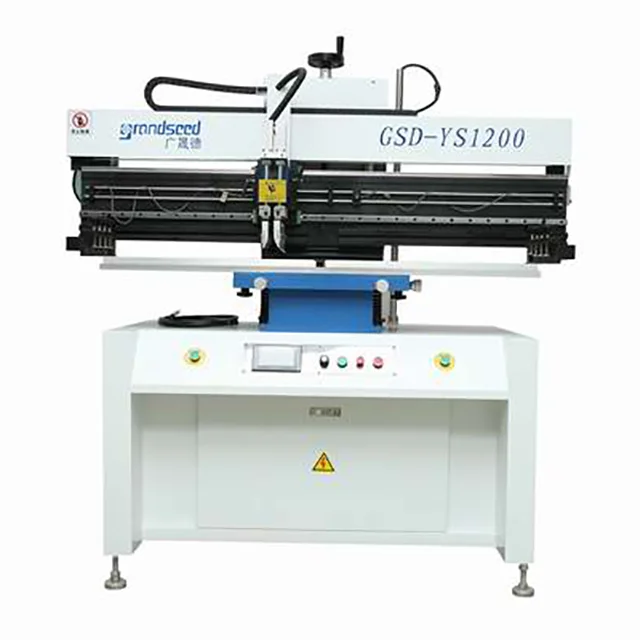

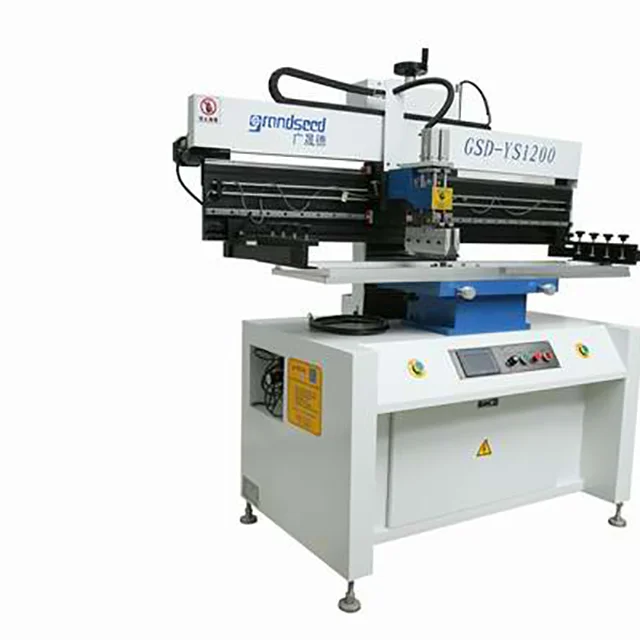

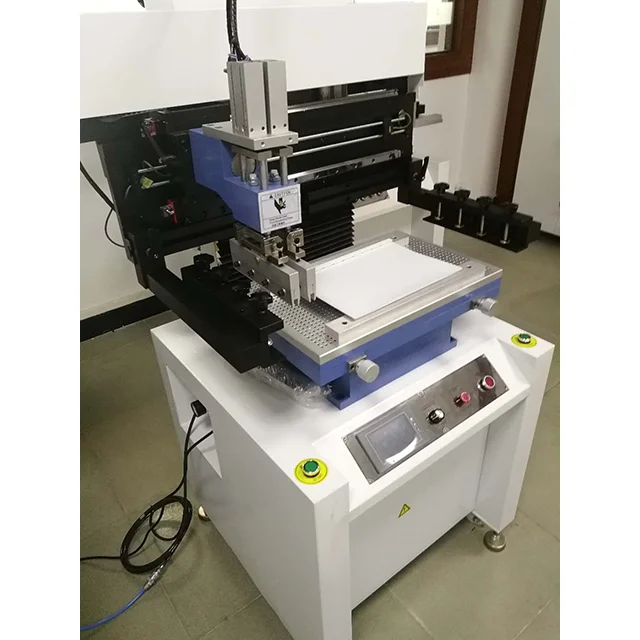

pcb solder paste printing machine stencil printer circuit board printing machine shenzhen

Product Overview

Description

 pcb solder paste printing machine stencil printer circuit board printing machine shenzhen

ITEMS	SPECIFICATION
PCB size	Max:1200*240mm
Printing area	1300*320mm
PCB fixed system	Pin positioning
Frame size	L(1500-1650)*W(370-470)
Adjusting for table	front/rear±10mm,left/right±10mm
Printing Accuracy	±0.2mm
Repeating Accuracy	±0.2mm
PCB thickness	0.2-2.0mm
Air source	4-6kg/cm2
Power supply	AC220V 50HZ
Dimension	L1600*W700*H1700
Net weight	300kg

Features:

l PC control ,touch screen display and menu operation interface

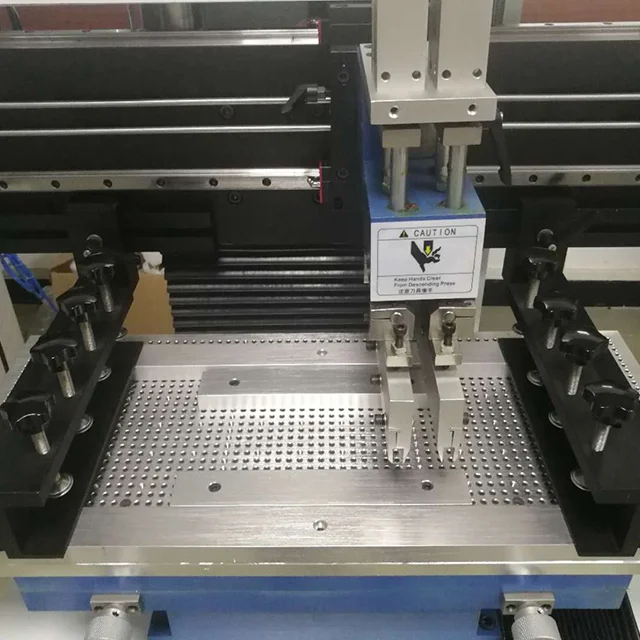

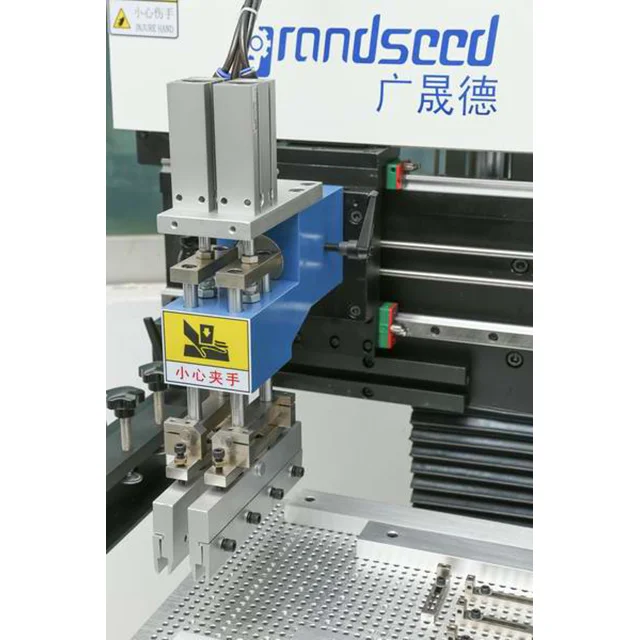

l Floating scraper.similar to automatic printer, the scraper can be floated freely up and down and can be adjusted automatically to level with the steel grid.

l The pressure of the scraper is adjustable .The pressure of the scraper on the steel grid is adjustable according to the length of the scraper.

l The process of the stell gird removing from the PCB can be adjustable from 0 to 5seconds

l Use both of  your hands to press the button to operate so that the safety and reliability are ensured.

l The stopping time of the scraper at top left or bottom left, and top right of bottom right,as well as the overall stopping time of the steel gird at top or bottom can be independently set in the touch screen menu.

l The PCB can be localized and fastened by base hole , base side ,both base hole and base side ,and template localization.

l Time can be displayed on the touch screen and the count of the printing time can be recorded .

l The scraper speed at left and right is adjustable and can be stopped in emergency.
