Экскаватор, Гидравлический вибратор для бурения льда

Product Overview

Description

Product Information

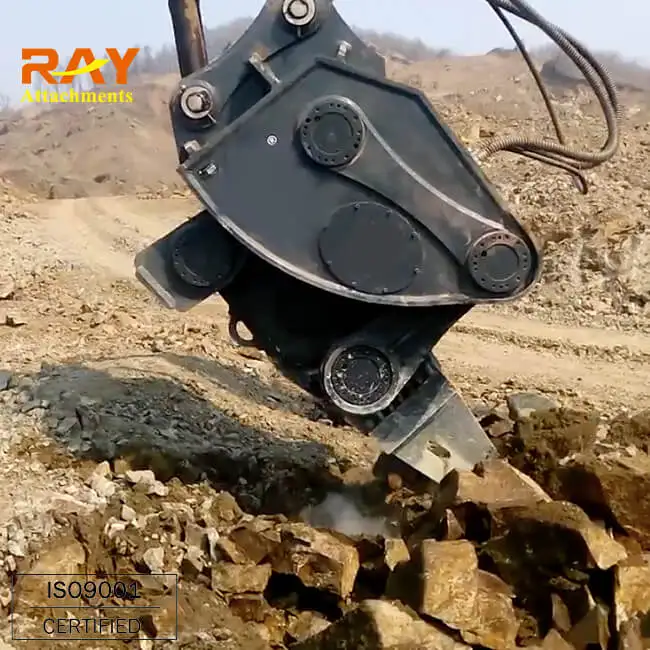

RAY Vibro Ripper is composed mainly of casing, motor and two eccentric gears mounted in the wheels that rotate synchronously at the opposite directions through two mutually-engaged gears, from which the wheels generate the centrifugal force. The Vibro ripper works by way of the centrifugal force F incurred by the rotation of the eccentric gear in the vibration casing driven by the hydraulic motor under the hydraulic energy of the excavator.



Characteristics

l Easy operation with high efficiency, energy conservation, environmental protection.

l Can meet up with different and wide range of working site

l Output can match 3-5 times higher than any other breaks which are fitted on the same class excavator

l Save 30% fuel consumption than breakers.

l Working noise is only 50-75 db

l With another one-way valve, can work under water.

l Simple maintenance, less ware parts



Specification sheet



Type		RVR-20	RVR-30	RSV-50	RSV-60	RSV-E6	RSV-E7
Suitable earth type		Arenaceous clay and ice breeking(1-3 hardness level )	Loose rock,stand stone,city roadbed, thicker frozen earth(3-4 hardness level )	Shale, fault fracture zone and decomposed rock(5-6 hardness level )	150 cubes 1h(sand rock), take place of some blast work(5-6 hardness level )	For mining(3800cubes 22 hours), take place of some blast work(7-8 hardness level )	Biggest type, break rocks over 8 levels
Excavator(T)		15-20	22-26	30-33	36-45	50-60	70-100
Working flow(L/min)		150-180	150-200	160-250	260-295	290-350	290-360
Working pressure(Mpa)		220-240	230-240	230-250	240-260	240-260	250-280
Size	Length	1350mm	1500mm	1550mm	1650mm	1750mm	1750mm
	Width	950mm	1200mm	1250mm	1250mm	1250mm	1250mm
	Height	1800mm	2500mm	2750mm	2750mm	2850mm	3200mm
Weight(Kg)		2300	2850	4300	5500	6200	8500
Hose size(G)		3/4	1	1	11/4’	11/4’	11/4’
Impact power(KN)		251	278	500	580	710	800
Impact frequency(Hz)		25-30	25-30	25-30	25-29	25-29	25-29





Different hardness for Vibro ripper type



Type	Hardness reference
RVR-20	1-3 hardness level standard mineral: Talc, Gypsum
RVR-30,RVR-40	3-4 hardness level standard mineral: Red sand rock, Fluorite
RVR-50,RVR-60	5-6 hardness level standard mineral: Apatite, Syenite
RVR-E6,RVR-E7	7-8 hardness level standard mineral: Quartz, Topaz
Not recommended level	9-10 hardness level standard mineral: Marble, Adamas





Application:

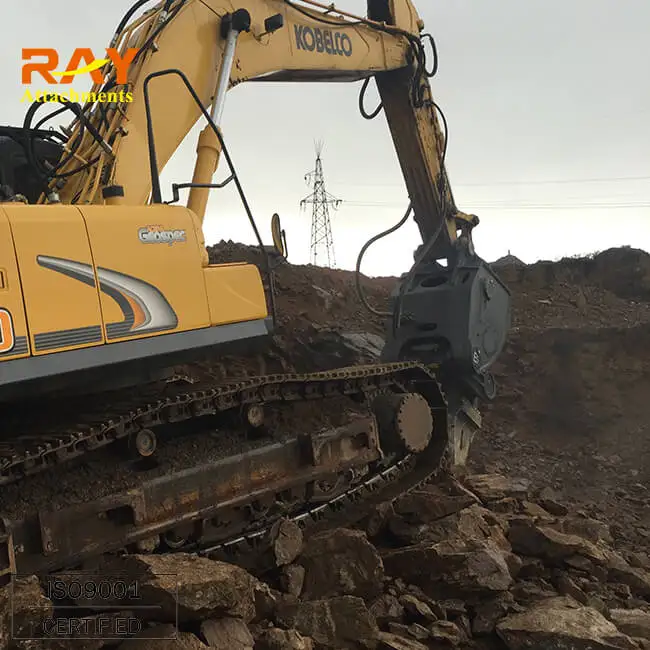

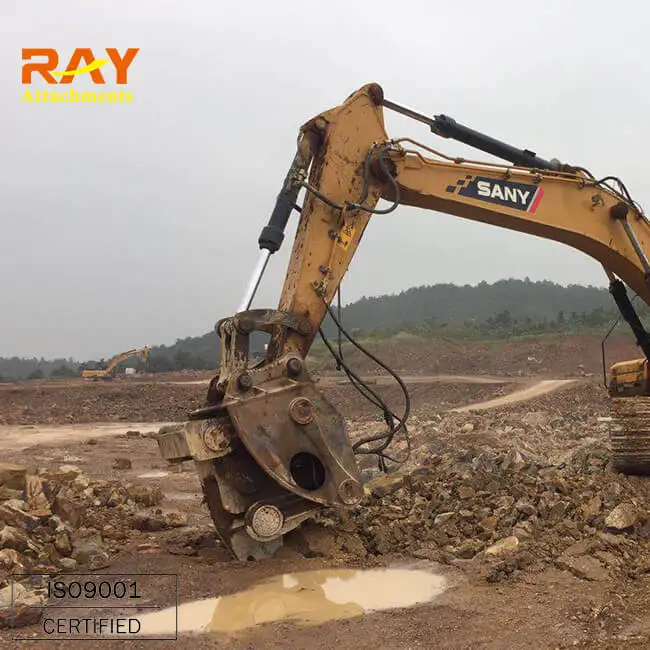

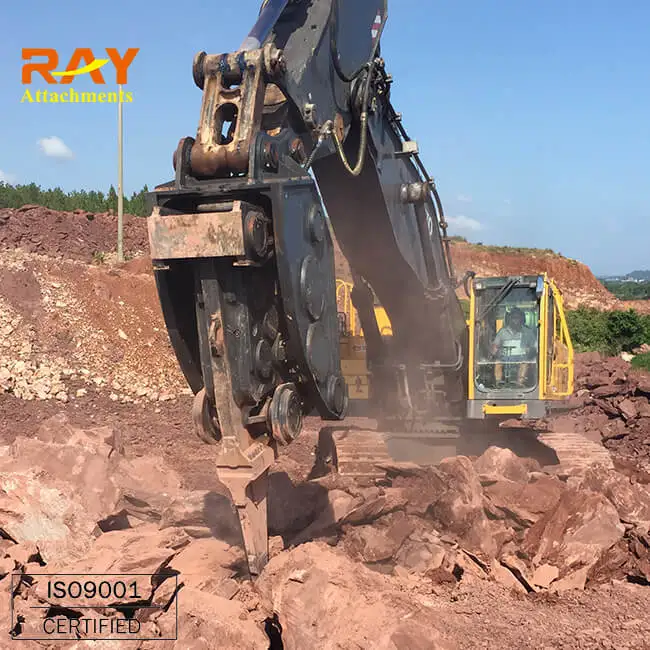

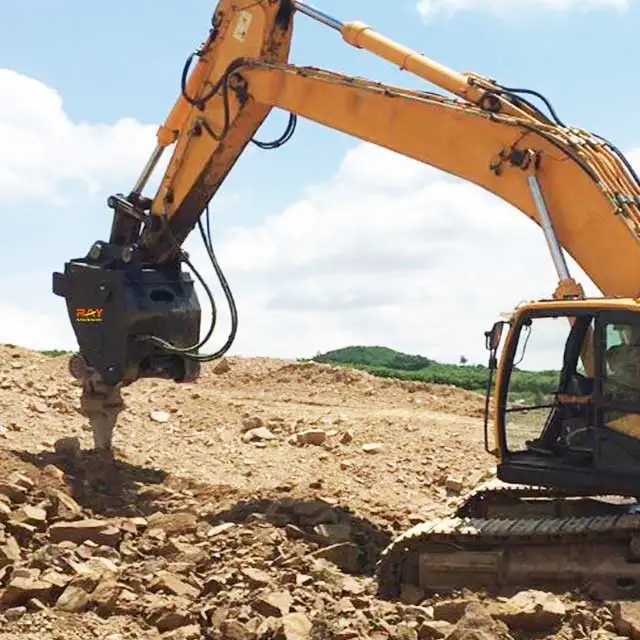

Site operation







l Win good reputation all over the world like in Europe, South-east Asian, Middle east countries, etc.

l Our friends are omnipresent all around the world!





Company Profile



RAYMOND is a factory with authorized Imp.&Exp. right which including two companies,  Raymond Precision Machinery Co.,Ltd and Raymond International Trading Co.,Ltd.



Quality is our responsibility all the time.We have:

l Manufacturing construction machinery for 14 years so we have rich experience in producing.

l Control production process and testing strictly.We have machining center,plasma flame cutting machine,parts cleaners,etc.

l Strong teams:Sales, R&D and After service department.We deal with different issues and problems for many years.
