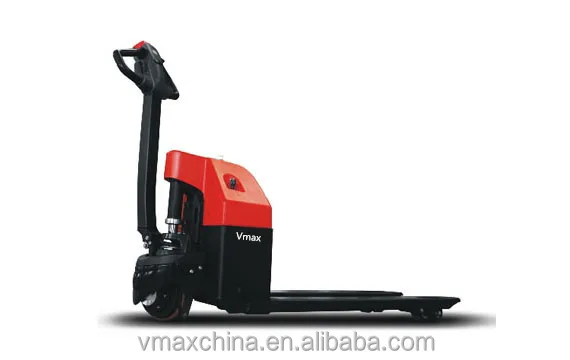

CE / ISO9001 / SGS Electric Stacker

1

                       Description

Electric Pallet Stacker

2

                        Model

TBE15-30

TBC15-25

TBC15-30

3

Kg          Load capacity

1500

1500

1500

4

mm               Load center

600

500

500

5

mm      Max. lifting height

3000

2500

3000

6

mm               Free lift

0

0

0

7

                Wheel type

Polyurethane solid tire

8

(LxW)mm          Fork size

1150*190

1100*190

1100*190

9

mm             Width of forks

670

565

565

10

mm                 Overall length

2132

2100

2100

11

mm                  Overall width

940

800

800

12

mm

Overall height mast closed

2060

1720

1970

13

 Overall height fork raised(with backrest)

3522

2900

3440

14

mm      Outside turning radius

1705

1600

1600

15

mm  Front wheel to fork tip

305

470

470

16

km/h  Max. walking speeds

4.8

4.0

4.0

17

%                Grade abitity

8

5

5

18

KgTotal weight( with battery)

~1350

~730

~750

19

mm               Driving wheel

Φ230*65

Φ215*75

Φ215*75

20

mm                   Front wheel

Φ80*75

Φ80*70

Φ80*70

21

mm              Balance wheel

Φ150*50

Φ150*50

Φ150*50

22

V/Ah         Battery

24/360

24/210

24/210

23

V/A                    Charger

24/40

24/30

24/30

24

Kw              Driving motor

1.1 AC

1.2

1.2

25

Kw               Lifting motor

2.0

2.0

2.0
