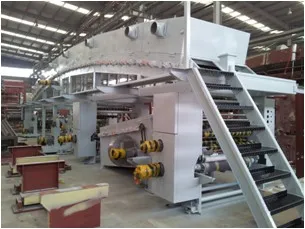

High Quality aluminium foil/paper/fabric laminating machine

Product Overview

Description



Overall machine adopt imported PLC to control tension and protection, to improve overall machine reliability.



Unwinding, gluing coating, laminating traction, rewinding four section closed loop constant tension by man machine interface control and replay.



Gluing is gravure coating method, coating blade shaft adopt heavy type double shaft machine independent moving, blade adjust is manual by pneumatic type, angle is adjusted freely, coating quantity is up to gravure roller mesh, different coating quantity can use different mesh gravure roller



Six section cylinder constant temperature oven, in/out air layering, negative pressure design, strong wind power, drying completely, secondary return air, it not only save energy, but also reduce remain glue contant



Oven inner guide roller adopt passive and active type, drive adopt synchronous belt wheel drive type to avoid the material stretch and distortional.



First unwinding and second unwinding (base material and liner) adopt EPC webguide, the film output of the oven adopt EPC inclined webguide



High precision gravure roller coating system, pneumatic blade, uniformity roller, glue cycle device



High precision back press three roller type laminated device, laminating roller adopt interlayer conduction oil cycle by electrical pipe heating, to make the laminating more uniformity and tight.



Coating and laminating machine adopt double frequency block drive, enter PLC computer program control



Use the cooling roller to make the laminated film more smooth and evenness.



Rewinding unit use two sets AC vector by PLC computer system control, pneumatic type back press roller blade cutting auto-rewinding, to reduce destroy.



Rewinding and unwinding shaft adopt tile type air shaft to load and unload the material more convenient



type	SZX-LM1000
work effective width	1000mm
machine max line speed	200m/min
laminating max. line speed	180m/min
Guide wheel width, diameter	φ100mm×1050mm
Rewinding and unwinding type	Double station, auto splicing system
unwinding diameter	φ800mm
Rewinding diameter	φ850mm
Heating method	electric heating
Oven lenght	12m
Electrical power	126KW
Overall machine motor power	63KW
Dimension (L*W*H)	14500×2800×4800mm
machine weight	20000kg



1.Has several senior engineers service in many countries, all the year round with our after-sales office in multiple countries.

2.Machines with good quality in one year, life-long maintenance.

3.Has many machines can be monitored via the Internet, solve customer requirements in a timely manner.

4.Has several senior,continuous innovation and reform, in order to ensure the quality of mechanical stability.

5.Undertake various non-standard machinery, solve the customers' requirements.
