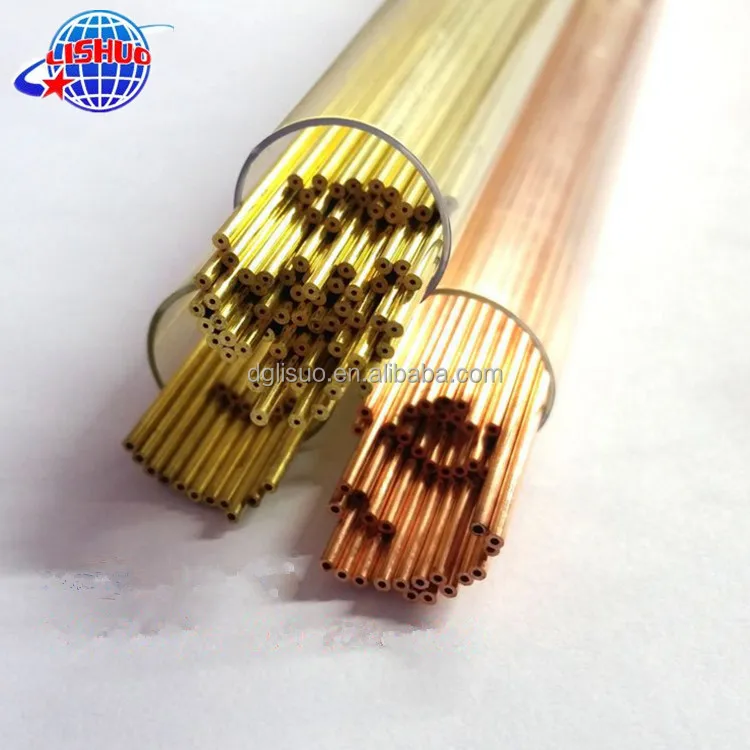

High quality copper electrode for EDM drilling

Item Name

Electrode copper tube/ Copper EDM Tubing/ Copper Electrode

Parameter

1) Single hole tube dia.: 0.2~3.0mm

  Multi-hole tube dia.: 1.0~3.0mm

2) Length: 200mm, 400mm

3) Material: copper

4)Tube type: Single hole, Multi-hole

5) Color: Red

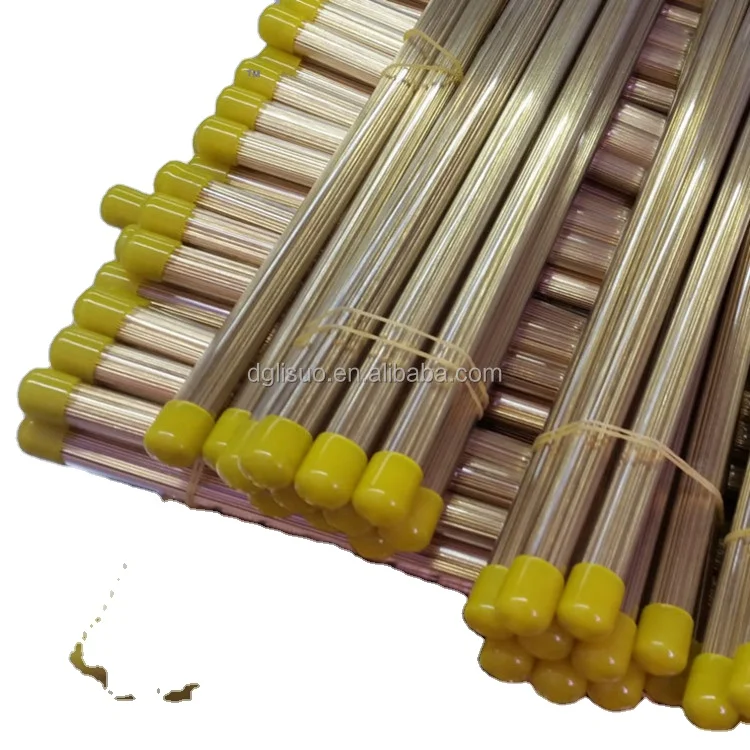

6) Packing: 50pcs/bag, 100pcs/bag

7) Custom diameter &length are available upon request.

8) for processing all kinds of small holes, deep holes and blind holes

   in the electrode spark machine/EDM drilling.

Application

Our Copper Electrodes can be used on a wide variety of hardened materials

and Aerospace alloys such as Carbide, Tungsten Carbide, Molybdenum, Beryllium,

Carbon, Sintered Diamond, Silicon Ingot, Steel, Mild Steel, Tool Steel, Carbon Steel,

Stainless, Alloy Steels, Titanium, Hastelloy, Kovar, Invar and Inconel.

Feature

1)Meet strict SGS testing standard.

2)Has Single Hole & Multi-hole varieties.

3)High-speed processing, High-accuracy working effective.

4)Over 15 years experience, direct manufacturer, can be customized.

5)OEM AND ODM also can be acceptable.

When are Copper electrodes best recommended?

When the work piece or part you are EDM Drilling is made of metals such as

Carbide, Tungsten or a mixture of Tungsten Carbide.

Due to the chemical make-up of Copper and it disintegration rate with the right

power settings, Copper has a lower wear rate than Brass.

If you are EDM drilling through exotic materials such as Carbon-Carbon,

Sintered Diamond, or Silicon / Silicon Carbide, Copper is the preferred method.

Single Hole

EDM Tubes

Single Hole Electrodes are usually cheaper in price because there is less of

that material in the electrode. Single hole tubing is recommended only

for hole burning applications that require a hole to be drilled entirely

through the part.

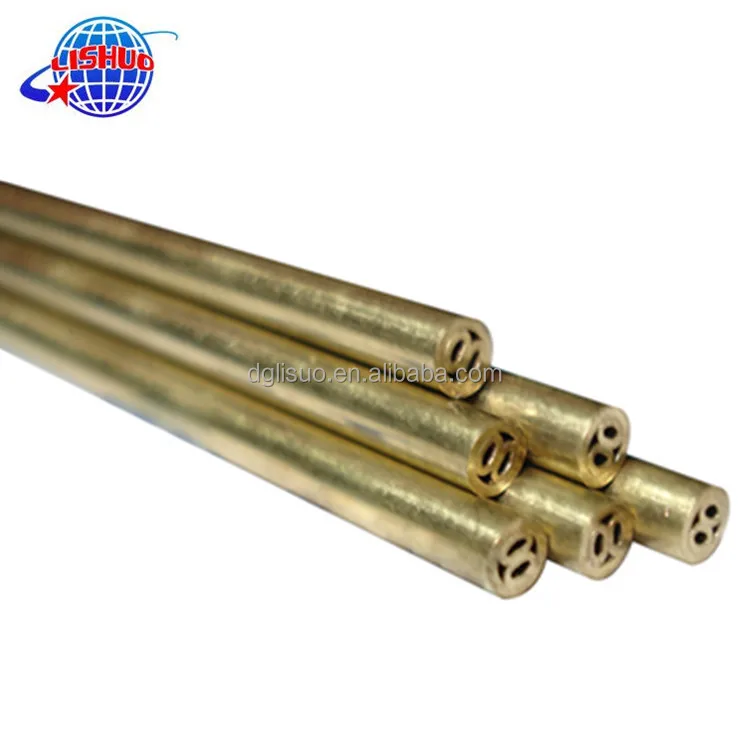

Multi-hole

EDM Tubes

Multi-Channel Tubes are used for EDM Machining a blind hole.

The internal channels are designed to burn away any material left

at the bottom of the hole. This is because the electrode has material

inside the flushing hole that is used to disintegrate the work piece material.

Since the electrode spins around at a very high rate, the internal diameter

has electrode material to disintegrate metal in the center of the cavity.

This will not leave any slug or piece of material at the bottom of the hole.

Inquiry

Please tell us single-hole or multi-hole and diameter.

Single hole electrode tube

Multi hole electrode tube

0.2*200mm

1.6*400mm

1.0*400mm

2.0*400mm

0.3*400mm

1.7*400mm

1.1*400mm

2.1*400mm

0.4*400mm

1.8*400mm

1.2*400mm

2.2*400mm

0.5*400mm

1.9*400mm

1.3*400mm

2.3*400mm

0.6*400mm

2.0*400mm

1.4*400mm

2.4*400mm

0.7*400mm

2.1*400mm

1.5*400mm

2.5*400mm

0.8*400mm

2.2*400mm

1.6*400mm

2.6*400mm

0.9*400mm

2.3*400mm

1.7*400mm

2.7*400mm

1.0*400mm

2.4*400mm

1.8*400mm

2.8*400mm

1.1*400mm

2.5*400mm

1.9*400mm

2.9*400mm

1.2*400mm

2.6*400mm

3.0*400mm

1.3*400mm

2.7*400mm

1.4*400mm

2.8*400mm

1.5*400mm

2.9*400mm

3.0*400mm
