Product Overview

Description

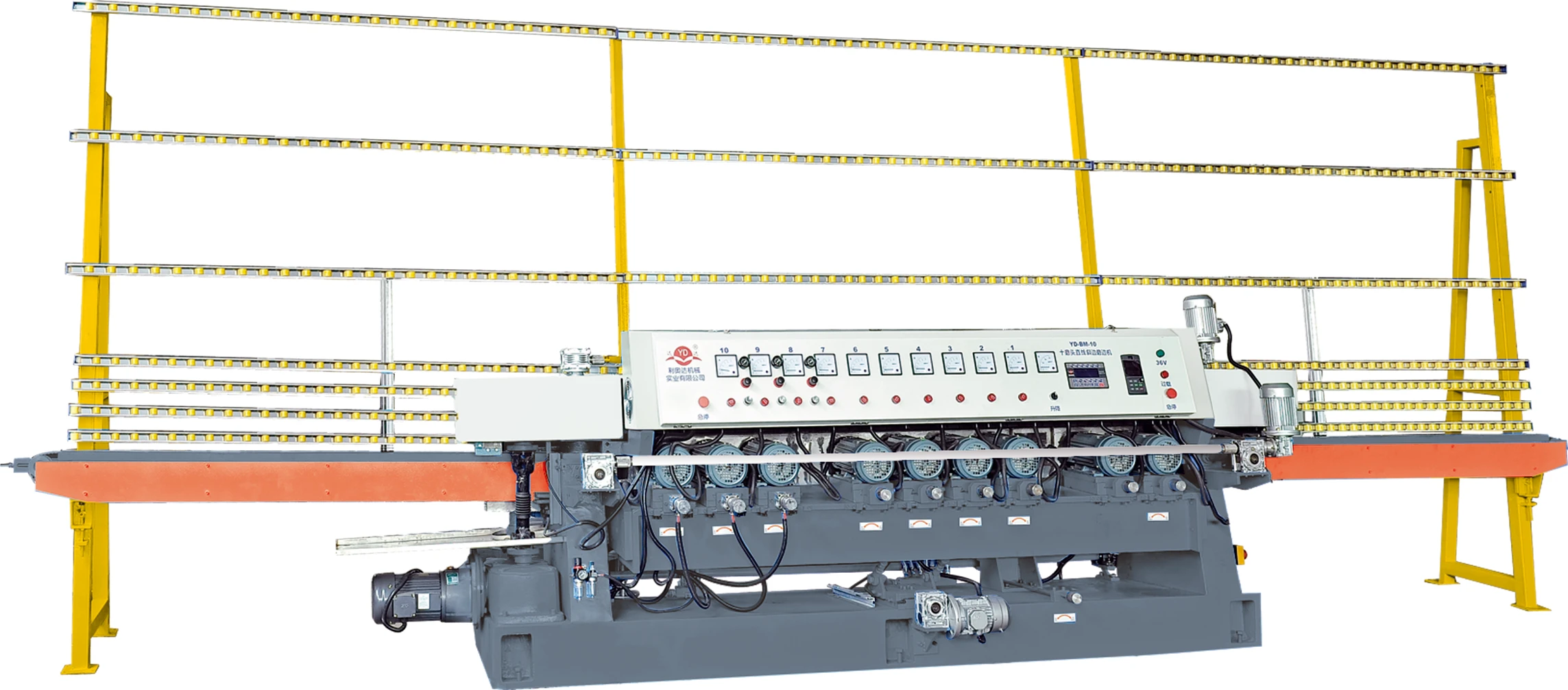

 Glass Beveling Machine Plc control    YD-BM-10S

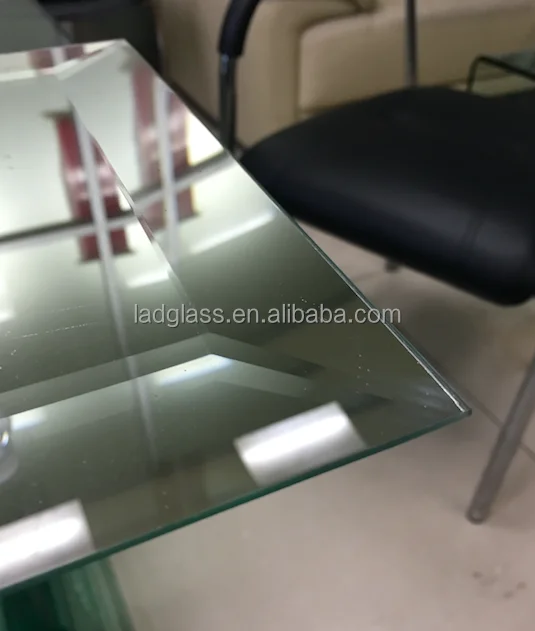

 YD-BM-10S(PLC) is used to process glass beveling edge on glass and mirror, with the Min. glass size can be 30x30mm.





Main data:

Specification	Data
Speed range	0.8-3m/min
Total nr.of spindle	10
Min. Glass size	30x30mm
Glass thickness	3-19mm
Beveling width max	40mm
Beveling angle range	3°-30°
Working height	720mm
Installed power	23.7kw
Voltage/frequency	220/380/415/480V  50HZ/60HZ
Weight	3500kg
Overall size	7200x1400x2600mm



The position of grinding wheels:

No.	Name	specification	Quantity	remark
1,2	Diamond wheel	Φ150	2
3	Diamond wheel	Φ150	1	Pencil edge
4, 5,6,7	Resin wheel	Φ150	4
8,9,10	Felt wheel	Φ130	3	Pneumatic polishing

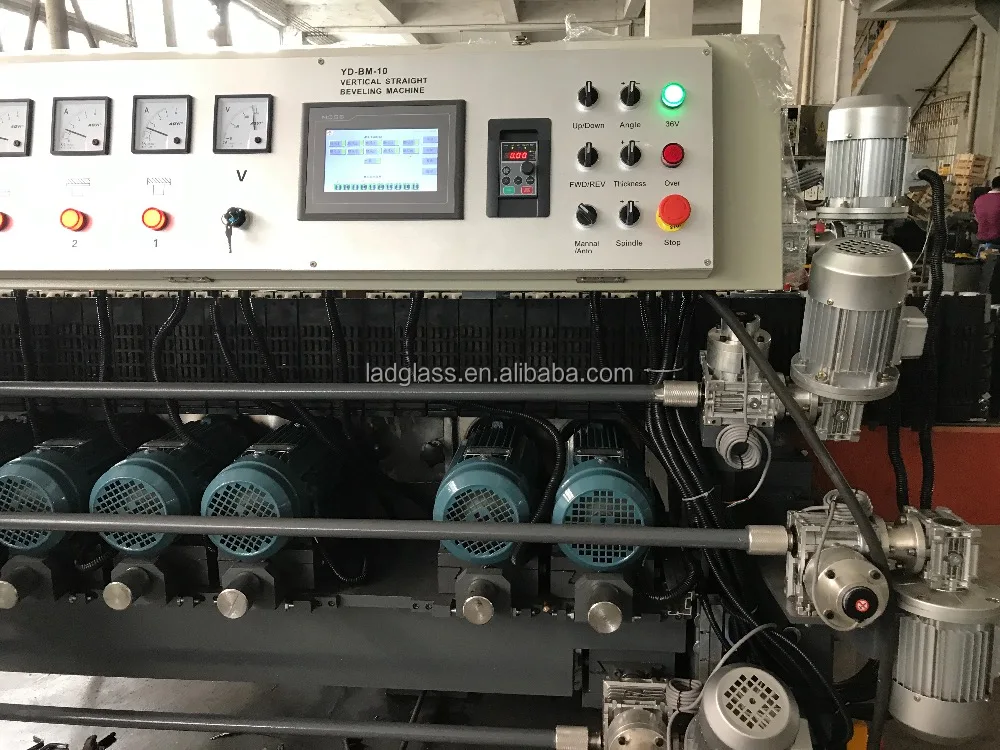

Machine specification:



• Manual / PLC control system for option


• FVR speed adjustment


• Automatic thickness, angle adjustment, beveling width adjustment


• High speed inducing motor. Speed 2480rppm/min.


• Synchronous conveyor belt


• Stainless steel water tank


• Cast steel machine base


• Pneumatic polishing assistant, polishing with felt wheel and cerium oxide


• Aluminum glass support


• Lubricating system, easy to maintain the gear and motors

Warranty and service:

1. 1 year warranty for the machine


2. Life time service available for parts and malfunctions


3. 24 hour on line service



Payment term and shipping:



1. By T/T, 30% deposit, balance paid before delivery


2. Machine delivery after 30 days production.


3. Machine loading in container or sending by  LCL cargo is permit


4. Shipping agent will be offer if you required

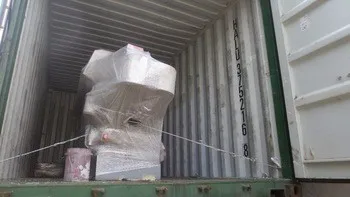

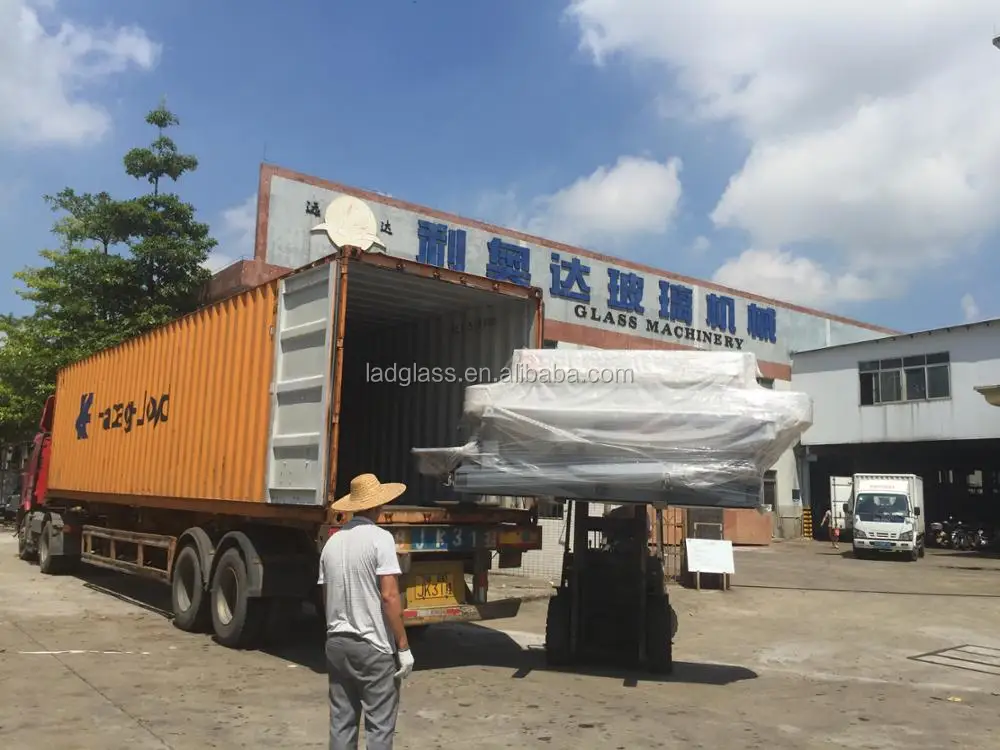

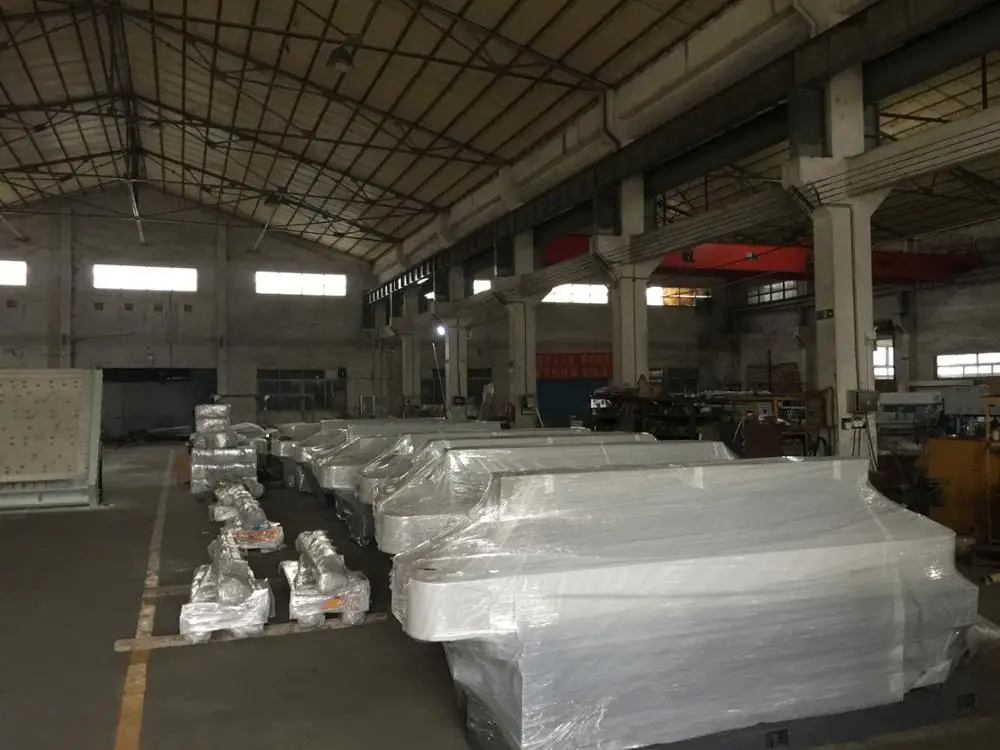

 Machine package and loading:



Wrapped by plastic bubble sheet (FCL)                                          Plywood package (for LCL)

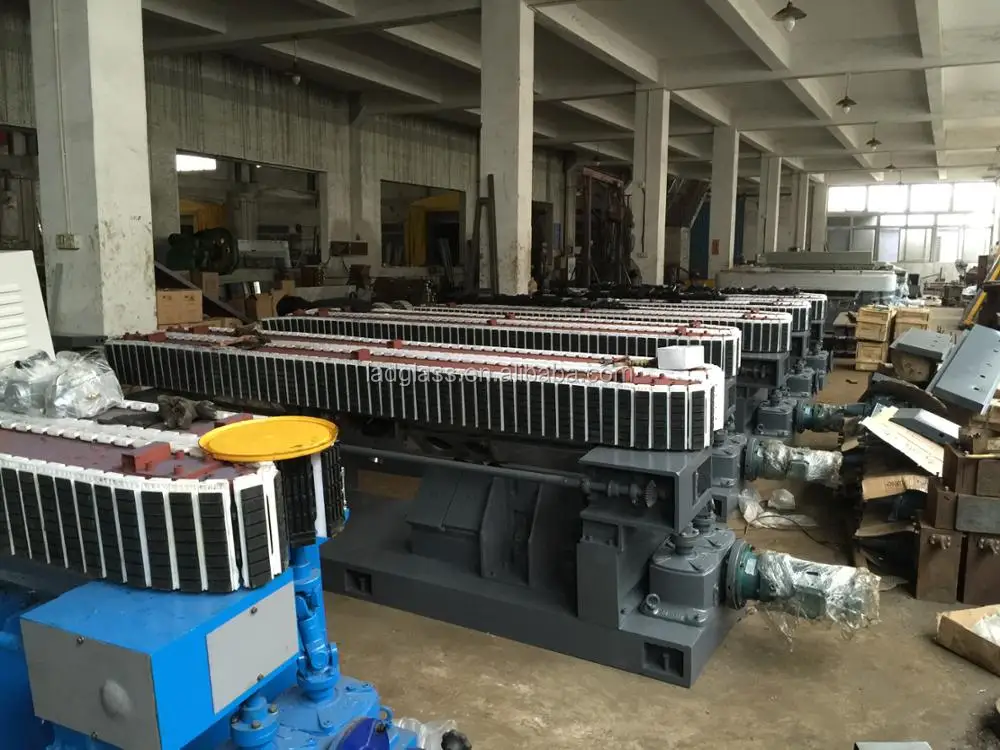

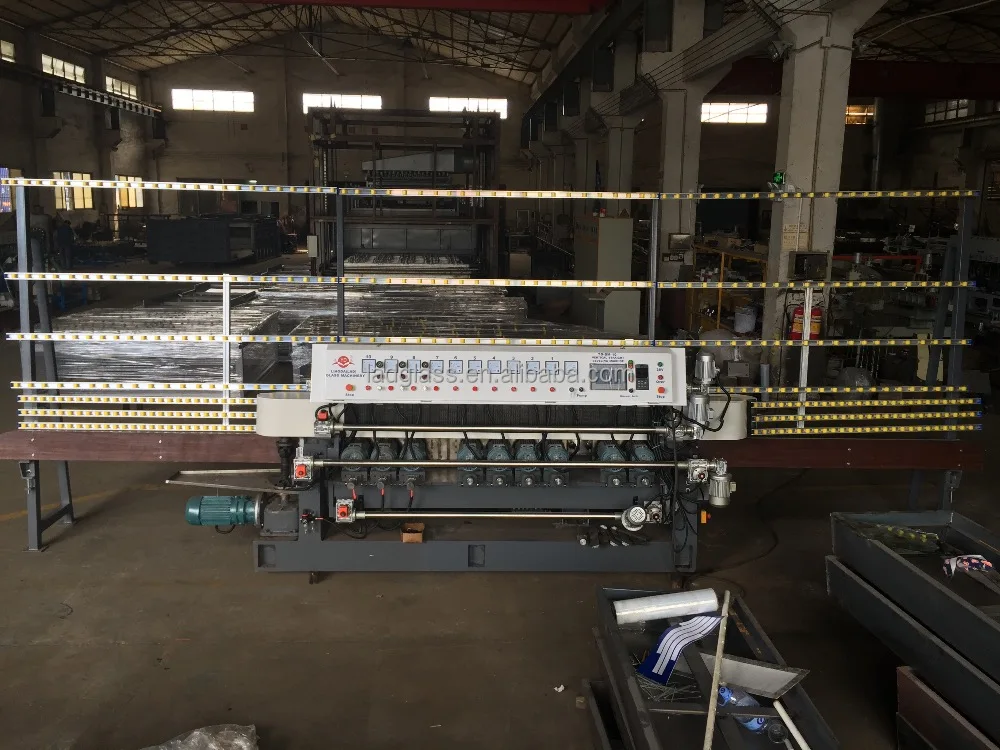

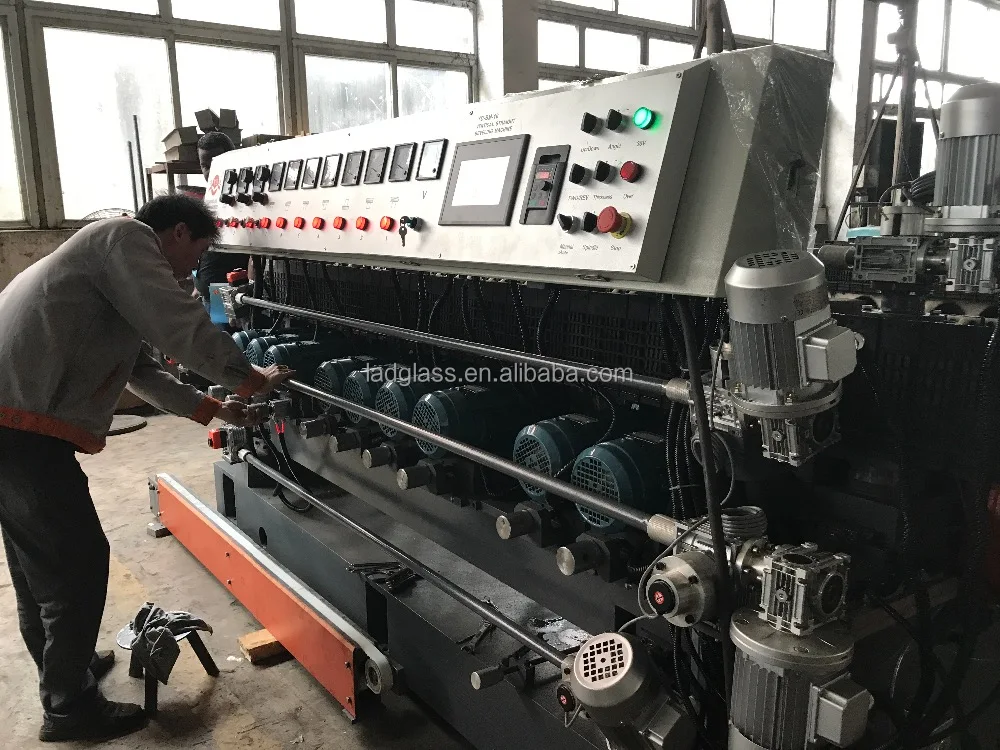

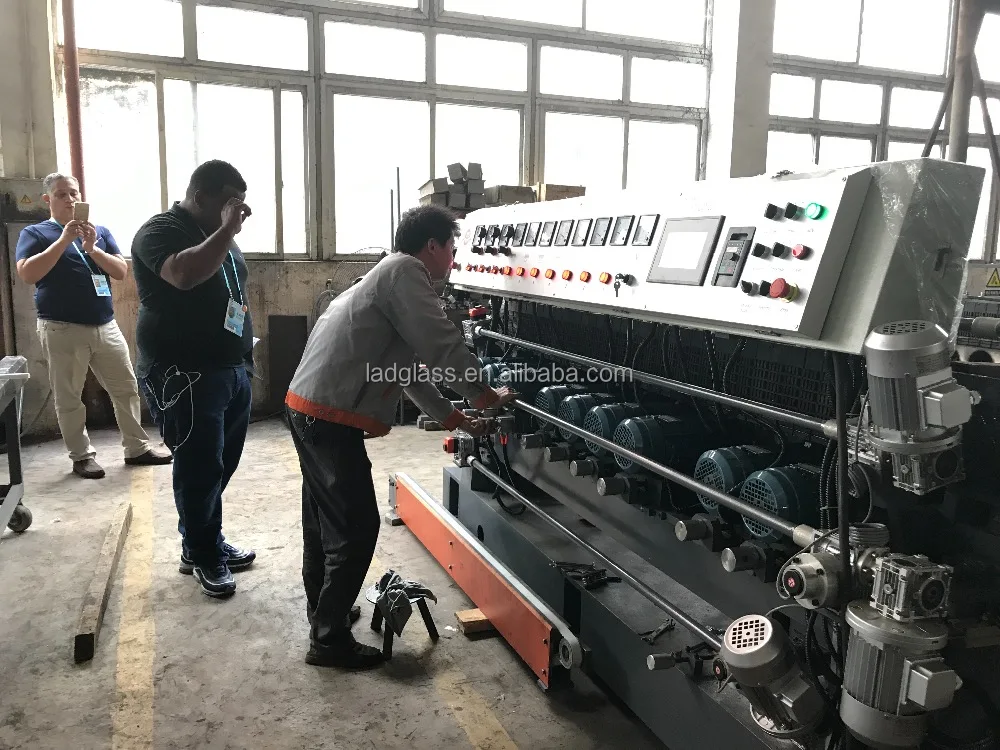

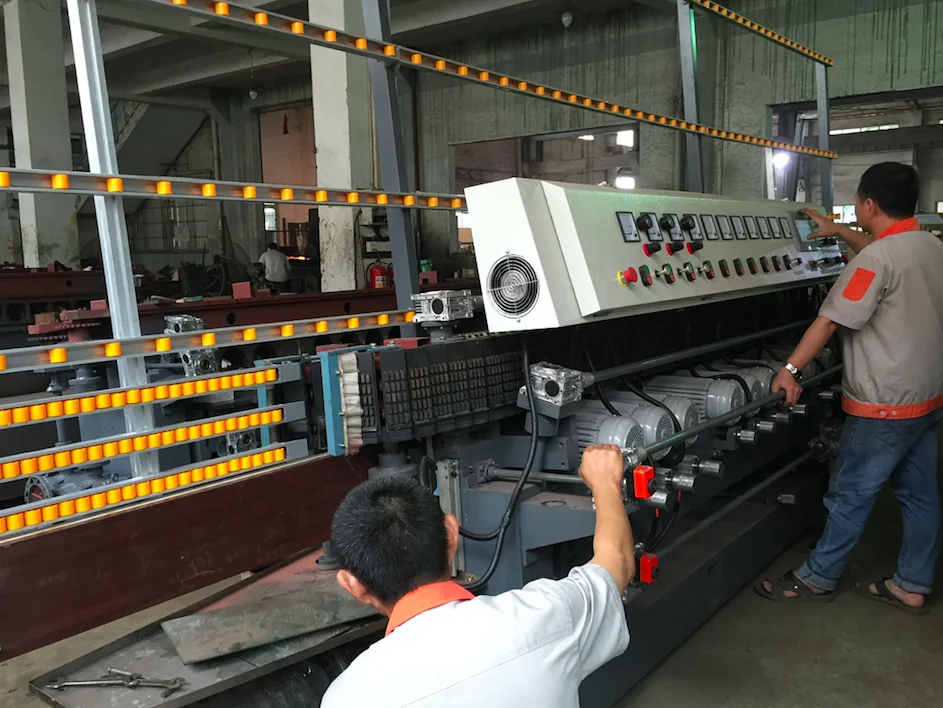

Machine in workshop:
