High quality inner circle grinding device GD 6025Q multi functional knife tool sharpening machine

Product Overview

Description

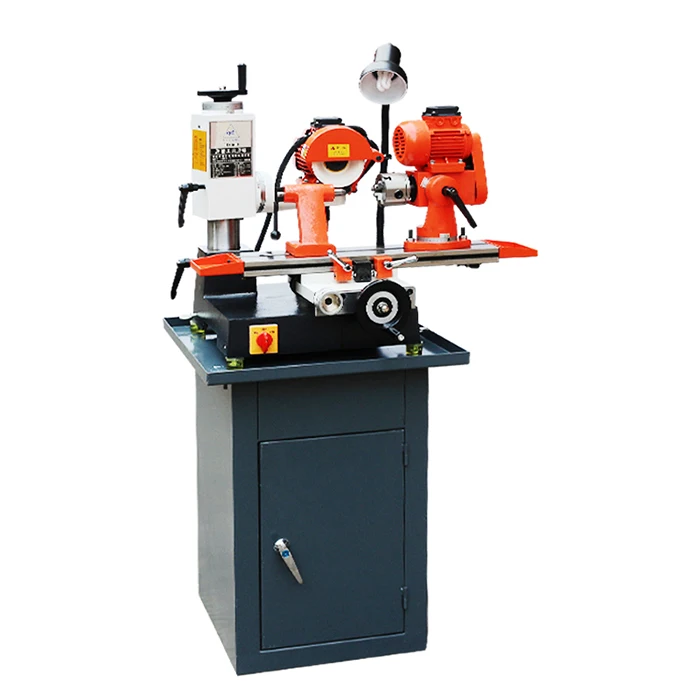

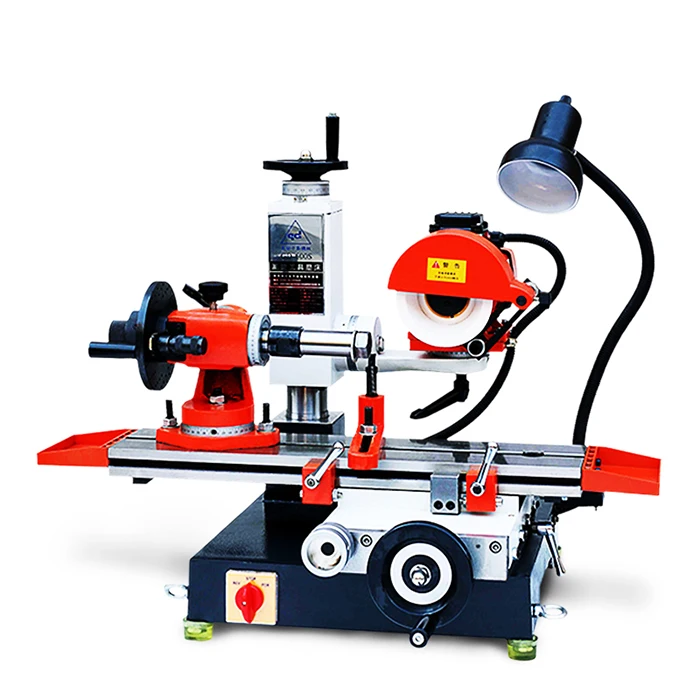

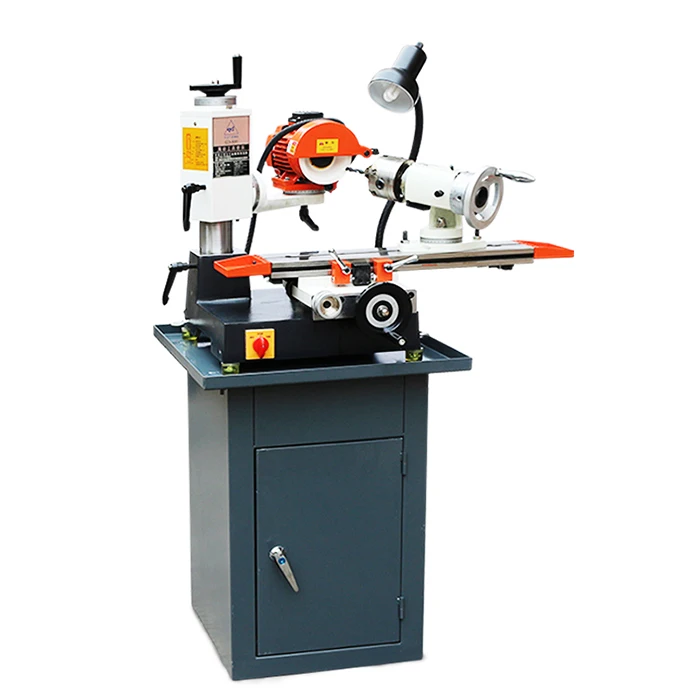

High quality inner circle grinding device GD-6025Q multifunctional knife tool sharpening machine



Product name:	High quality inner circle grinding device GD-6025W multi-functional universal drill and cutter tool grinder
Model Number:	GD-6025Q	place of origin:	Guangdong, China (Mainland)
Brand Name:	QianDao	Manufacturers:	Qiandao Precision Machinery
Type:	Multifunction	Certificate:	CE





Grinding:

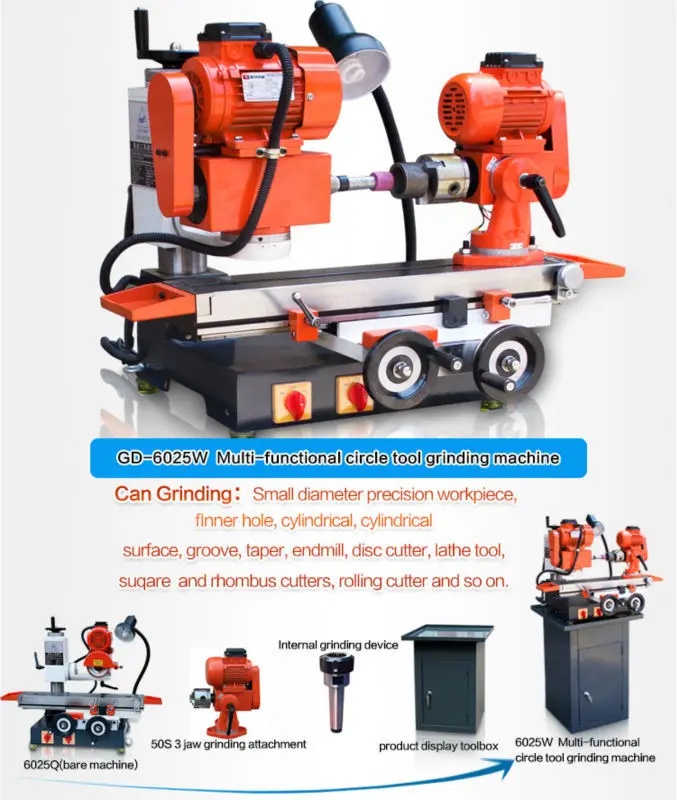

Inner hole, cylindrical, cylindrical surface, groove, taper, endmill, disc cutter, lathe tool, suqare and rhombus



cutters, rolling cutter and so on.





Features:



l Dial indicators are mounted on table and grinding head for accurate positioning.



l Both HSS cutters and Carbide cutters are available for sharpening.



l Precision Linear guideway makes the table stable and smoothly operated.



l All of formed cutters, butt mill, end mill, R-shaped mill, cylinder mill, face and side mill, single-angle mill, reamer, turning tool, R-shaped turning tool, hobber, drill, tap, graver, strong cutting tool, chamfering tool, round paper knife, plane grooves and profiled faces, etc.



l The motor could be rotated 360°, more functions and grinding range.





Description

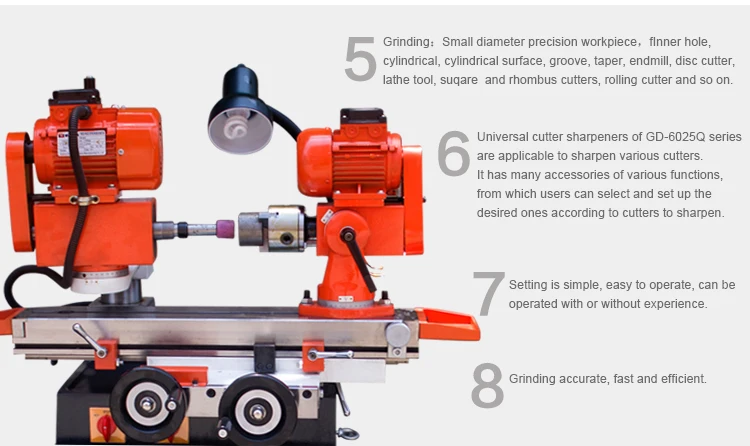

1) The universal cutter & tool grinder is designed to sharpen various cutters.

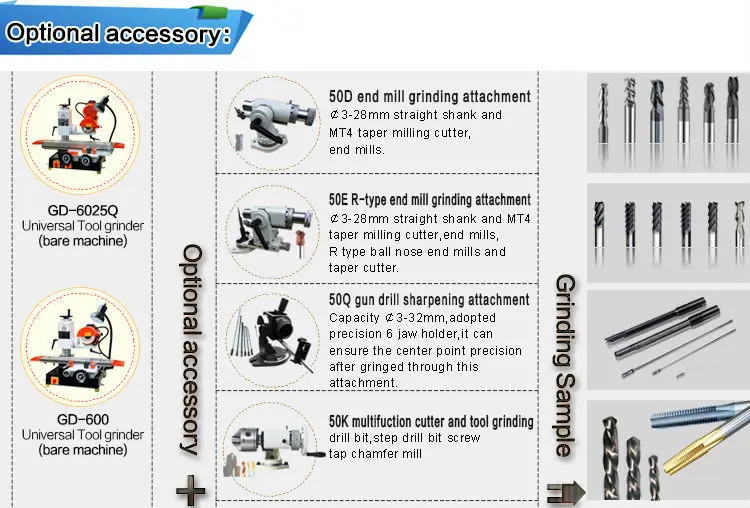

2) It also includes many accessories designed for specific functions.



3) From these accessories the operator can set up the correct attachment according to the cutters that need to be sharpen.



4) The machine is able to grind drilling bits, threading taps, end-milling



and slot drilling cutters, face milling cutters, turning tools, circular slitting cutters,



and saw blades (optional) etc.



5) The machines base is made of cast steel construction resulting in high stability during operation.



6) The sliding table is mounted on precise linear ball rails that provide smooth and accurate movement.



7) The grinding head support is made up of double rotating bracket, which allows the head to rotate in both the horizontal and vertical plane.



The head can rotate 360º in the horizontal plane allowing easy access of the grinding wheel to the work piece.



8) The column structure of the machine enables it to lower and raise the grinding wheel.





Specifications
Max.Grinding Diameter	230mm
Longitudinal travel of the operating table	300mm
Horizontal Travelof the Operating table	190mm
Elevating Distance of Wheel Head	140-200mm
Rotating Angle of Wheel Head	360°

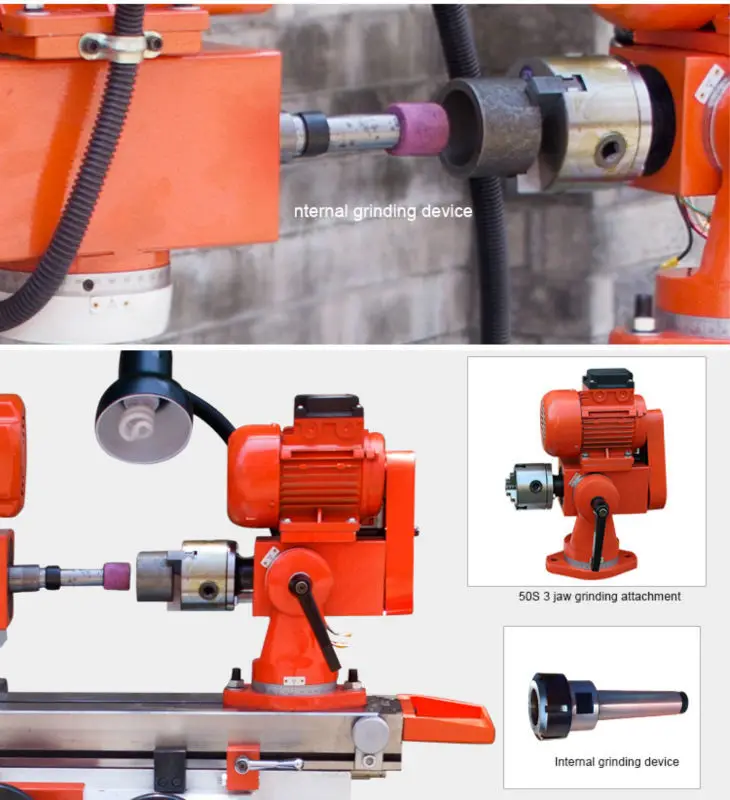

Innerbore of the grinding woek piece	10-60mm
Area of the operating Table	130*680mm
Height of the Head Holder	200mm
Speed of Grinding Wheel	3600 RPM
Taper hole of head holder	Morse 4#
Horse Power and Voltage of Motor	3/4hp
Total Power	1hp
The max. Hold capacity of the head and back holder	230mm
Grinding Wheel Size	150*16*32mm
Net Weight / Gross Weight	209kg / 222kg
Pacjubg Suze	730*710*715mm
