Stainless Steel Steam Globe Valve Flange WCB Globe Valve

Product Overview

Description

Stainless Steel Steam Globe Valve Flange WCB Globe Valve



Product Description:

• Body materials: Carbon Steel, Stainless Steel, Alloy steel, Forged Steel.

                 ASTM A216 WCB, A217 WC6, A351 CF8, A351 CF8M,

                 A351 CF3, A351 CF3M, A351 CN7M,

                 LCB, LCC, LC1, WC9, C5, C12, C12A

• Special Materials:

         Duplex Steel, Super Duplex Steel, Inconel

         GR4A, GR6A, CY-40, Inconel 600



• Nominal diameter: DN15 (1/2”) to DN1050 (42”)  50A-1000A


• Pressure range: PN2.0/5.0 / PN10/PN16 / PN42 – Class 150 to Class 2500


• End connection: RF, RTJ, BW


• Working temperature:-196℃~+560℃

• Bolted Bonnet (BB), Pressure Seal Bonnet (PSB), Welded Bonnet (WB)


• Swing Type, Anti-rotation Disc


• Renewable Seat Rings


• Horizontal/Vertical Service


• Straight pattern body design, straight type


•


  OS & Y,outside screw and yoke, Yoke integral with bonnet





•


  Actuator: Handle Lever, Gear Wheel, Pneumatic, Electric, etc.





•


  Impact hand-wheel for 10" & above





•


  Choice of plug or ball




Applicable Standards:



Steel globe valves, BS 1873 / API 600 / API6D

Steel valves: ASME B16.34

Face to face: ASME B16.10, DIN 3202, EN 558

Flanges end: ASME B16.5

Butt welding ends: ASME B16.25

Inspection and test: API 598, ISO 5208

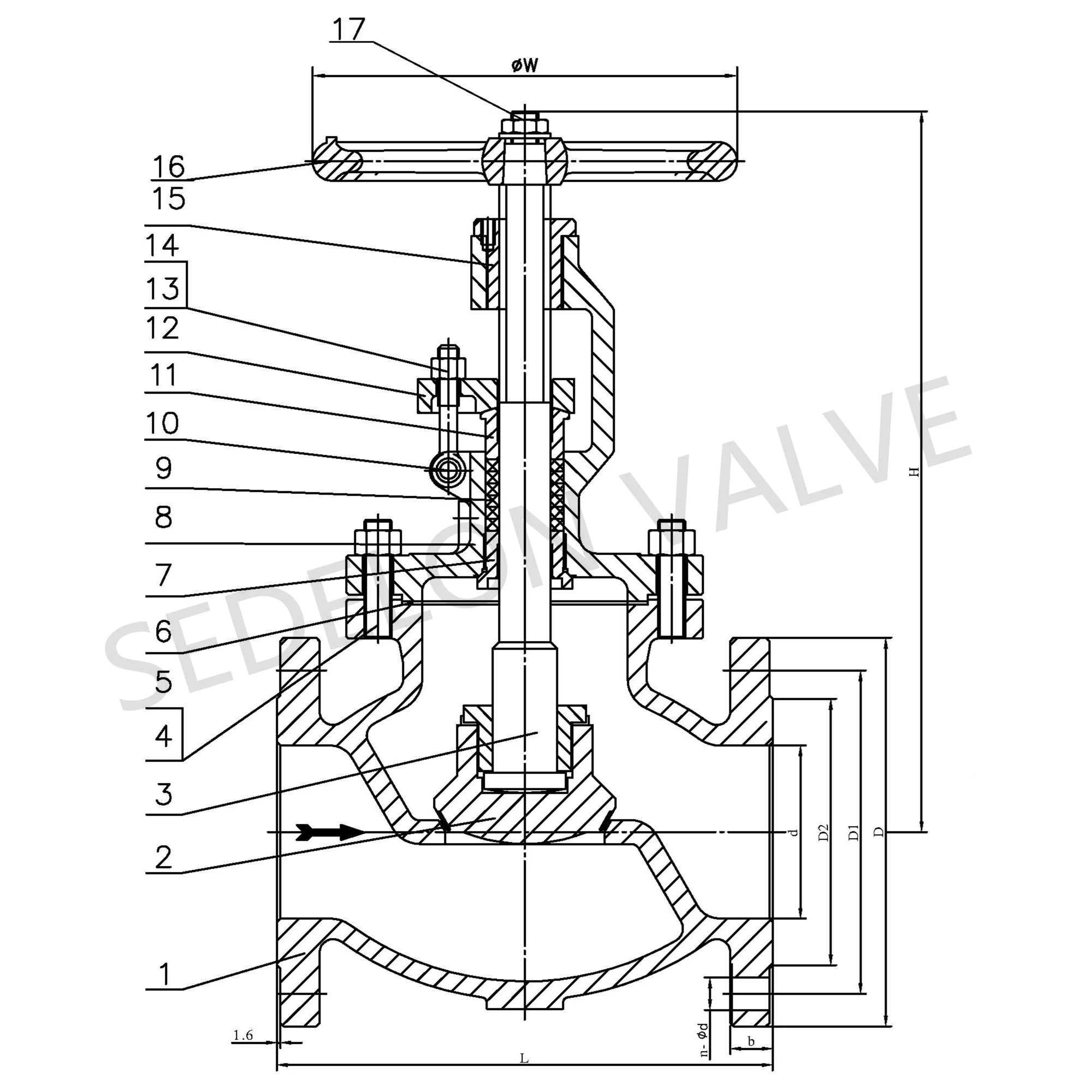

NPS	in	2	2 1/2	3	4	5	6	8	10	12
d	mm	51	64	76	102	127	152	203	254	305
L(RF)	mm	203	216	241	292	356	406	495	622	698
L(BW)	mm	203	216	241	292	356	406	495	622	698
L(RTJ)	mm	216	229	254	305	369	419	508	635	711
d1	mm	92	105	127	157	186	216	270	324	381
d2	mm	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432
D	mm	152	178	190	229	254	279	343	406	483
b	mm	16	18	19	24	24	26	29	31	32
H	mm	330	360	390	445	480	520	600	773	880
W	mm	200	200	250	300	350	350	500	500	550
