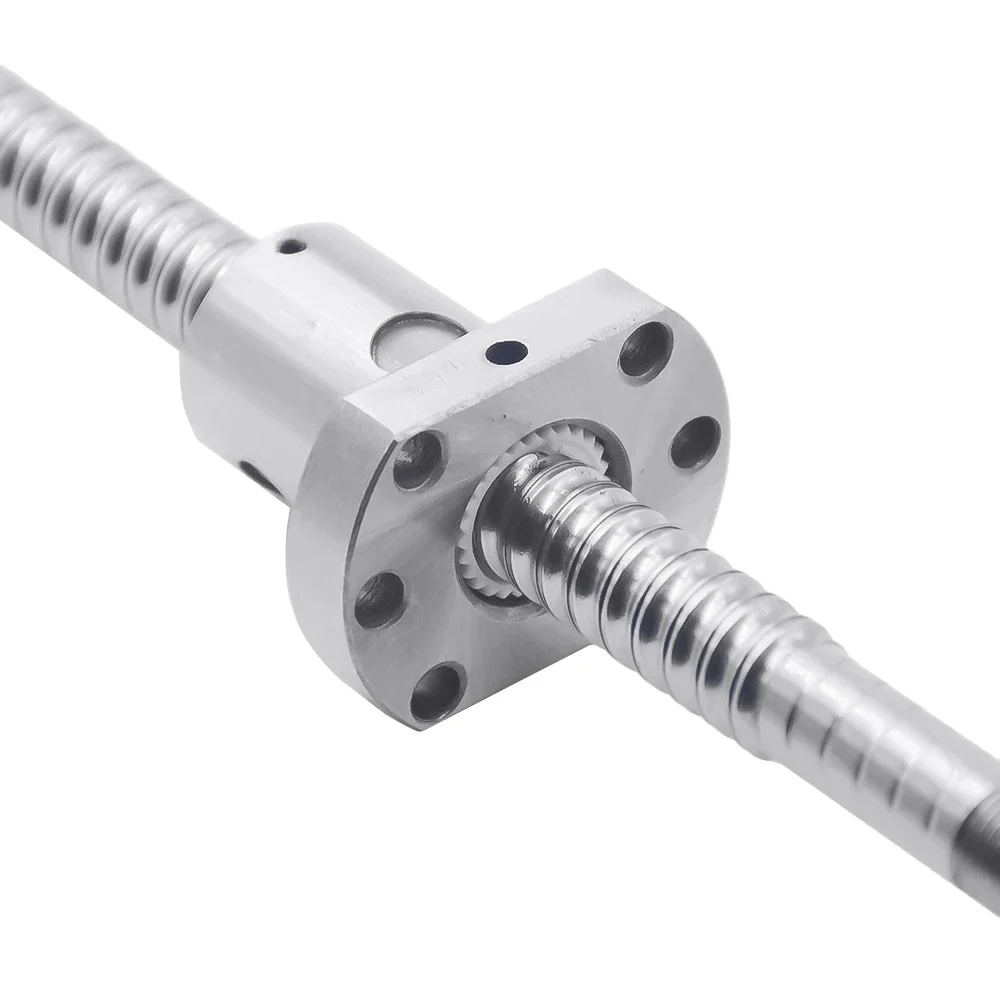

Миниатюрный шариковый винт из стали m10 sfu1002, низкая цена, прецизионный шариковый винт с одной гайкой и линейным приводом C7 для актуато

Product Overview

Description









Function of ball scew and nut:

Ball Screw is made of screw and ball nut . It's function is to turn the rotary



motion into linear motion.,which is a future extension and development of ball



screw. The significance of the development is to move into a rolling bearing



from  sliding action. With little frication, Ball Screw are widely used into



various industrial equipment and precision instruments.





Specification number:





Dimension table for SFS series ball screws as follows:









Ball screw backlash different among P0/P1/P2:



P0: ±0.05mm to ,±0.12mm backlash is allowed in the ball screw nut. Ball screw nut can be slide down smoothly when ball screw assembly being in tilted 45 degrees. It is applied in normal automatic machines.



P1: ±0.002mm backlash is allowed in this class of backlash ball screw nut. Ball screw can be slide down slowly whenball screw assembly being in tilted 90 degrees. It is applied in high accuracy equipment and CNC. Only ball screw being machined in Beijing G.H.X Slide Hardware Products Co., Ltd can be adjusted P1 backlash for free. Ball screw not machined by us, backlash adjustment should be charged.



P2: zero backlash and -0.003 to -0.015 preload is exist. The ball screw nut can not slide down in tilted 90 degrees when being assembled, only can be moved manually; It is maily appliaed in CNC with shock and vibration state. P2 backlash will influence life of ball screw nut.



Ball screw and nut accuracy:

Variation per 300mm(e300) and wobble error(e2π) (JIS B 1192)



Grade	C0	C1	C2	C3	C5	C7	C10
e300	3.5	5	7	8	18	50	210
e2π	2.5	4	5	6	8

























1. Pls tell us the delivery for ball screw for rubber cutting machine.

For small order quanttiy, delivery cost can be known based on the destination addres and post code.

For large order, delivery is usually by sea, so the quantity and detaild size is required for cost quotation.

2. Can sample of ball scrw for rubber cutting machine available, pls? Yes, samples are paid by yourself if required.

3. Do you have ball screw end support, pls? Yes, we have a range of products like the ball screw supoort, shaft coupling, linear guide, cylinder linear guide rail, etc. Pls tell us the detailed requirement. We can assist you in all questions.
