Product Overview

Description

Package including:

1. 1pcs mppt solar charge controller 30A 150V
2. 1pcs MPPT CONTROLLER User Manual
3. 1pcs Remote Meter MT50+2m communication cable
4. 1pcs Remote Meter User Manual

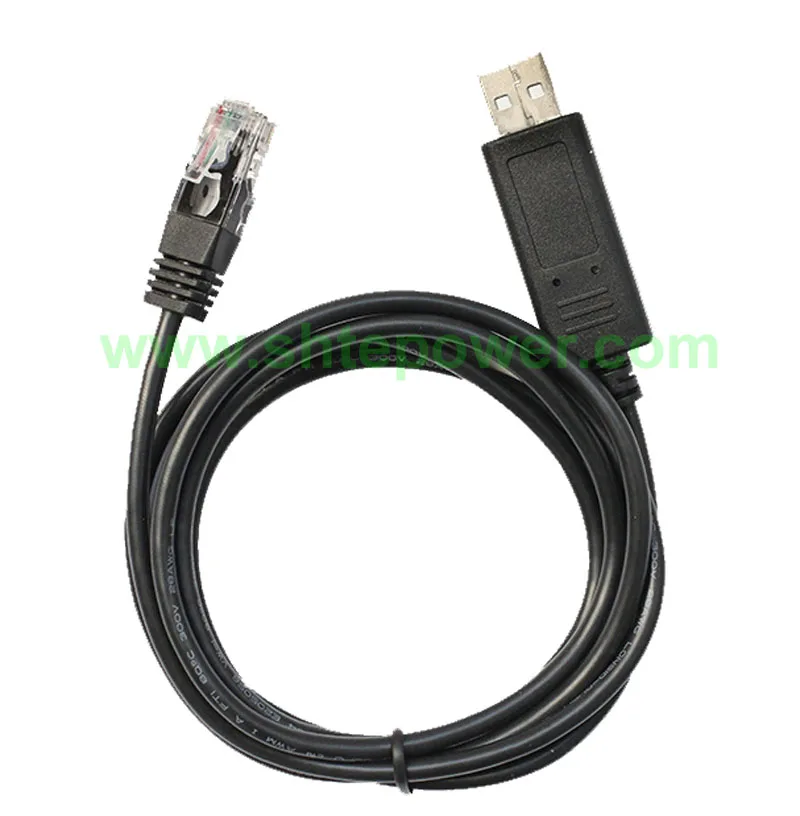

5. 1pcs USB communication cable

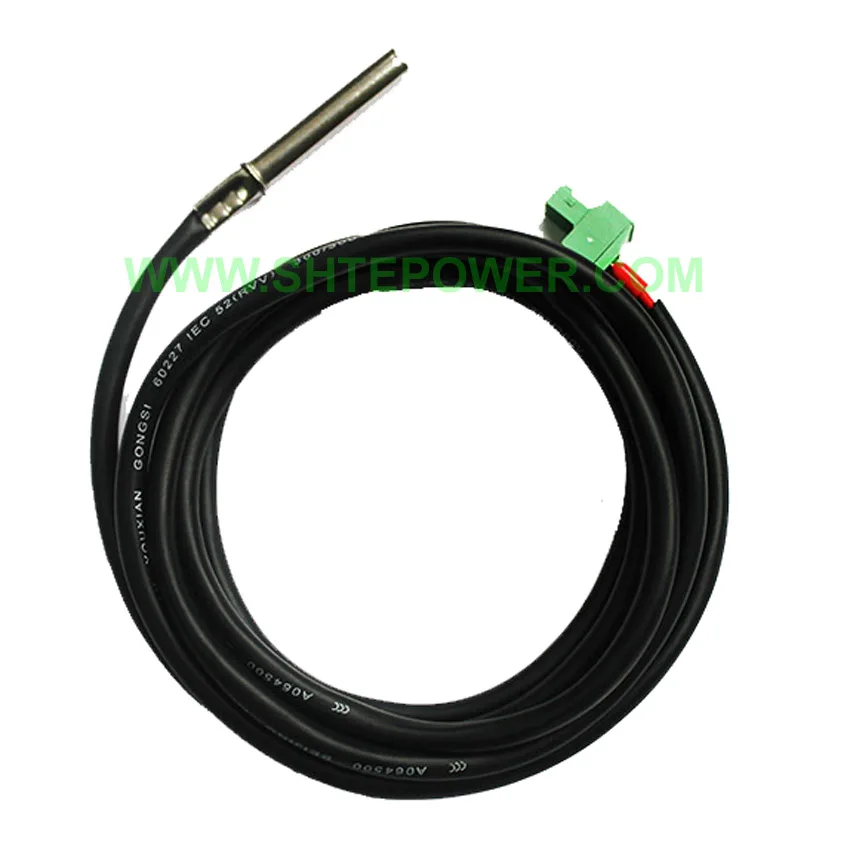

 6. 1pcs Temperature Sensor cable









 24v 40a mppt controller features are listed below:

•12V/24V automatic identify or user-defined working voltage.

•Excellent heat dissipation. Using the integration of cast aluminum radiator shell,

 the controller can be natural cooling.

•Advanced maximum power point tracking technology to optimize using the solar system.

 Peak conversion efficiency is as high as 98%.

•Lock the MP point fast and the controller provides the industry’s highest tracking efficiency of 99%.

•Widely used, automatic recognize day or night.

•Several load methods are supported to convenient for different demand.

•Support 4 charging options: Sealed, Gel, Flooded and User-defined.

•Adopting temperature compensation and correcting the charging

 and discharging parameters automatically,

 improving the battery lifetime.

•Protection: over temperature, over charging, PV and load short, PV (battery) revered,

over current protection.

•Actual power convenient and record function makes convenience to

 check the datum every day,

 every month and every year.



•Support firmware update.

The Tracer-BN series controller is for off-grid solar system and control the charging and discharging of the battery.

 The controller features a smart tracking algorithm that maximizes the energy from the solar PV module(s) and charge the battery. At the same time,

the low voltage disconnect function (LVD) will prevent the battery from over discharging.

The battery charging process has been optimized for long battery life and improved system performance.

The comprehensive self-diagnostics and electronic protection functions can prevent damage from installation mistakes or system faults.

In addition,

the Tracer-BN series controller has a RJ45 interface to allow communication with other accessory.

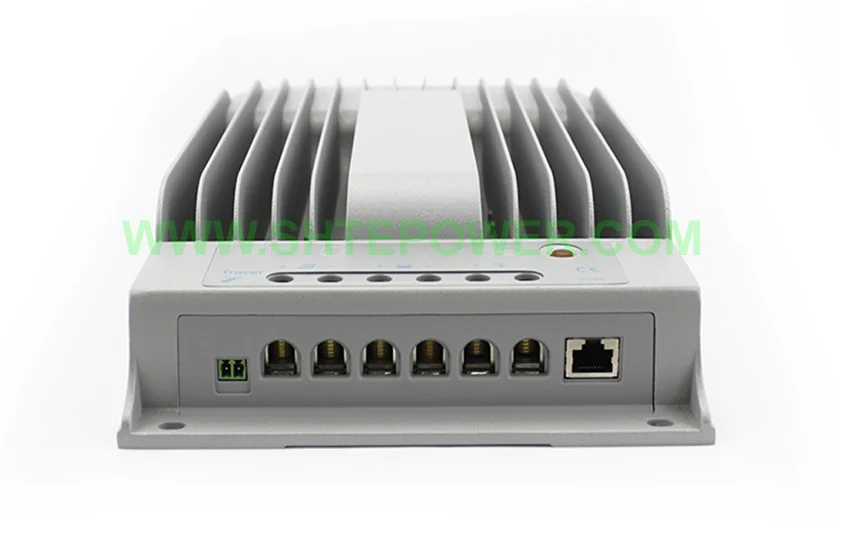

1 – Heat Sink: Cast aluminum heat sink to dissipate controller heat.

2 – Charging LED Indicator: Indicate that the battery is charging or not.

3 – Battery LED Indicator: Show charging status.

4 – Key: Switch the load on/off in the manual mode and clear the part of faults.

5 –Temperature Sensor Port: Connect remote temperature sensor to measure ambient temperature

and make temperature compensation for charging and discharging.

6 – Solar Module Terminals: Connect solar modules.

7 – Battery Terminals: Connect batteries.

8 – Load Terminals: Connect loads.

9 – RS-485 Port (RJ45 interface): Connect with PC or MT50 to monitor or update firmware.

  40a mppt controller

Technical Specifications

• Electrical Parameters



Description	Parameter
Nominal system voltage	12VDC / 24VDC Auto work
Rated charge current	Tracer4215BN   40A
Rated discharge current	Tracer4215BN   40A
Maximum battery voltage	32V
Max. solar input voltage	150VDC
Max. PV input power	Tracer4215BN 520W(12V) 1040W(24V)
Self-consumption*	≤50mA(12V)  ≤27mA(24V)
Charge circuit voltage drop	≤0.26V
Discharge circuit voltage drop	≤0.15V
Temperature compensate coefficient	-3mV/ºC/2V(default)
Communication	RS485(RJ45 interface)



• Environmental Parameters



Environmental	Parameter
Ambient temperature range	-35℃to +55℃
Storage temperature range	-35℃ to +80℃
Humidity range	≤95%(NC)
Enclosure	IP30
Altitude	≤3000 m



• Mechanical Parameters (Tracer4215BN)



Mechanical	Parameter
Dimension	302.5mm x 182.7mm x 63.5mm
Mounting dimension	Detail in dimensions drawing
Mounting hole size	Φ4.7
Power cable	25mm2
Weight	2.9kg

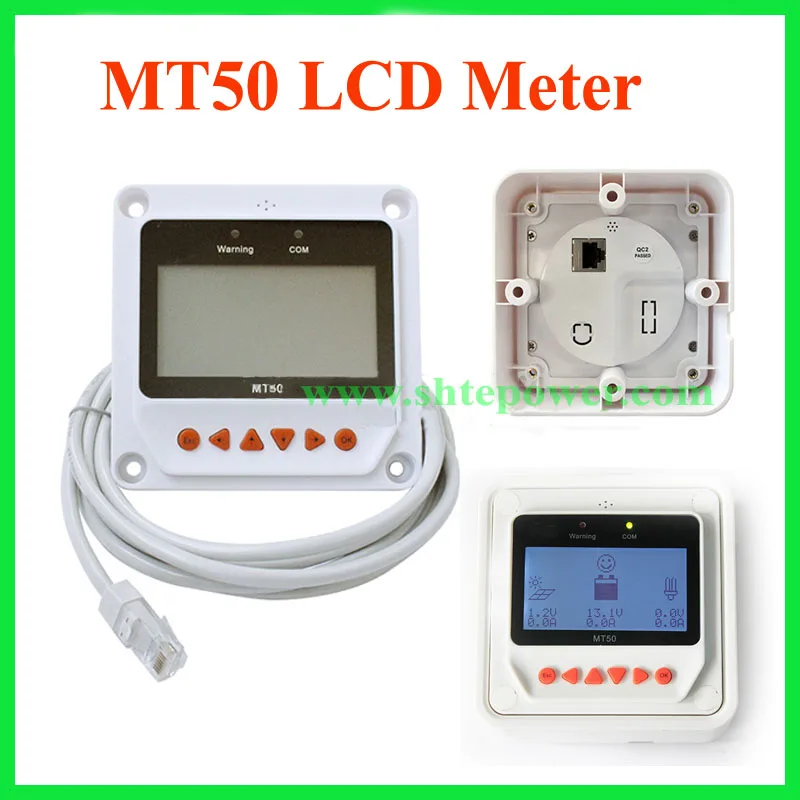

Remote Meter (Model:MT50)  The digital remote meter displays system operating information, error indications, and self-diagnostics. Information displayed on a backlit LCD display is easy to read and large buttons make navigating the meter menus easy. The meter can be flush mounted in a wall or frame. The MT50 (standard edition) is supplied with one 2 meter long cable. The MT50 connects the Tracer-BN series with the RJ45 interface.















Thanks for looking through our solar charge 24v 40a mppt controller, please contact us anytime if you have any question!!!
