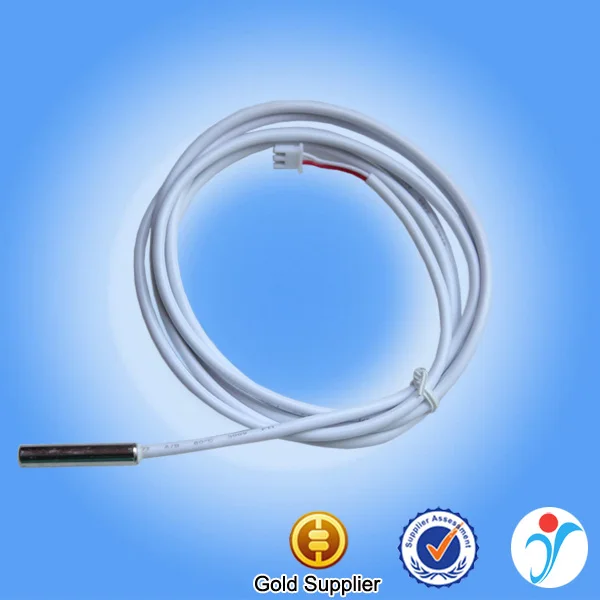

Two Core Sheathed Cable NTC Temperature Sensor 10K 100K

Product Overview

Description

Two Core Sheathed Cable NTC Temperature Sensor 10K 100K



Features:

·

1. Wide operating temperature range, good stability and reliability.

· 2. Easy to installation and manipulation as the sealing can be done according to environment and conditions there it is applied by customer.

· 3. Accurate testing can reflect temperature change precisely.

· 4. Insulating resistance(MΩ): over 100MΩ at DC500 V

· 5. Working temperature range(°C): -50 to +150

· 6. Dissipation factor(mw/°C): 1-2 (in still air)

· 7. Thermal time constant(s): within 10-20 sec (in air)



Parameters:



· R@25°c : 1k-100kΩ.

· R@25°c precision value: ±1%, ±2%, ±3%, ±5%, ±10%.

  B@25°c/50°c: 3270, 3380, 3470, 3550, 3700, 3950,3977, 3990, 4100,4200K etc



Application:



· Wide variety of applications.Household appliances such as refrigerator, frozen cabinet, air conditioner.

· PVC leads are applied to a precision,high-reliability NTC thermistor.

· Insulation with heat conductive water resistant materials and potted into any of a wide variety of probe bodies.



Drawing:







4	Connector	2P-XH white
3	Cable	Two white circles core sheathed cable
2	Probe	Cu/NiΦ6*30
1	Chip	R25℃:10KΩ±1% B25/85℃:3435K

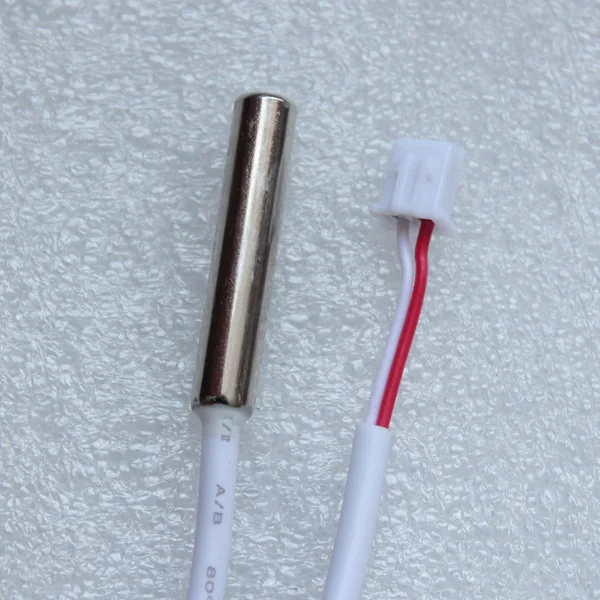

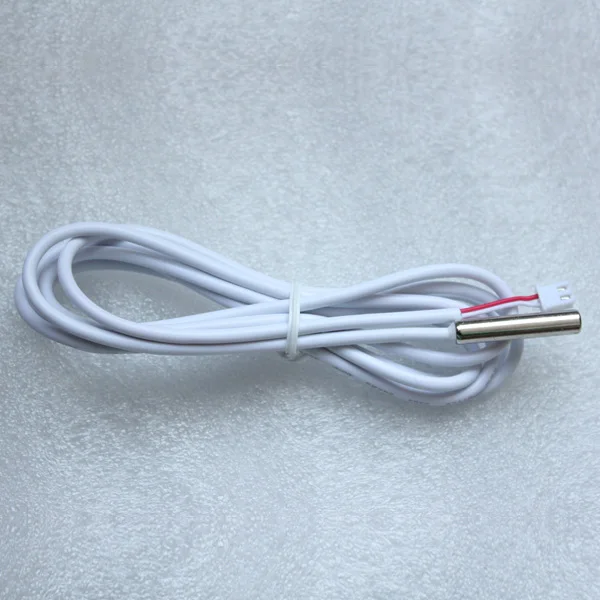

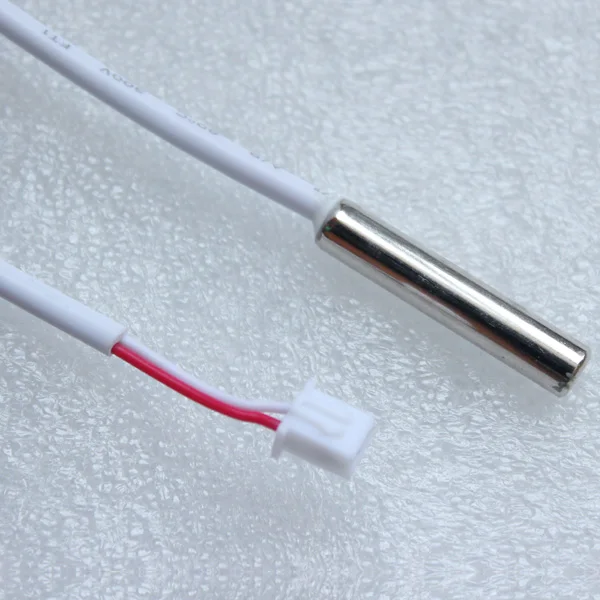

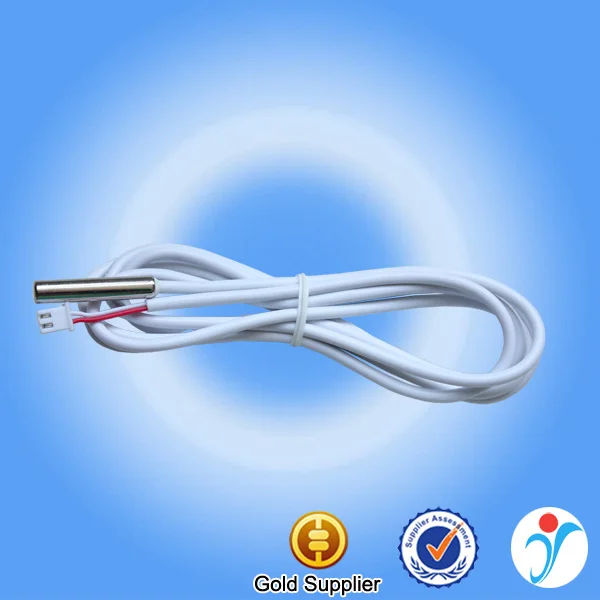

 Detail pictures:























Pictures of packaging





   (Packed in Strong Poly bags, Several bags packed in Standard high press-resistance carton. Due to the small size of the NTC thermistor, we normally use international Express: DHL, TNT, UPS, FEDEX, EMS etc.)



Certificate:







How to Order :



In order to help you get the exact model, please offer the following necessary info.:

1 The application of the NTC thermistor:__________

2. Working environment of NTC thermistor:________

3. The range of operation temperature:___°c to ___°c

4. The dimension and the drawing of the Thermistor

*5. The R value:_____K ohm ±________% at _____°c,

*6. The B value: (_____°c/____°c) = ______K ± _____%

7,.The thermal time Value:____s --_________s, _______.

* is requisite



 More information,please contact us.
